Jackchen
2020-09-16 08:54:10
|
河南省
土建土建计量GTJ
|
1683查看
6回答

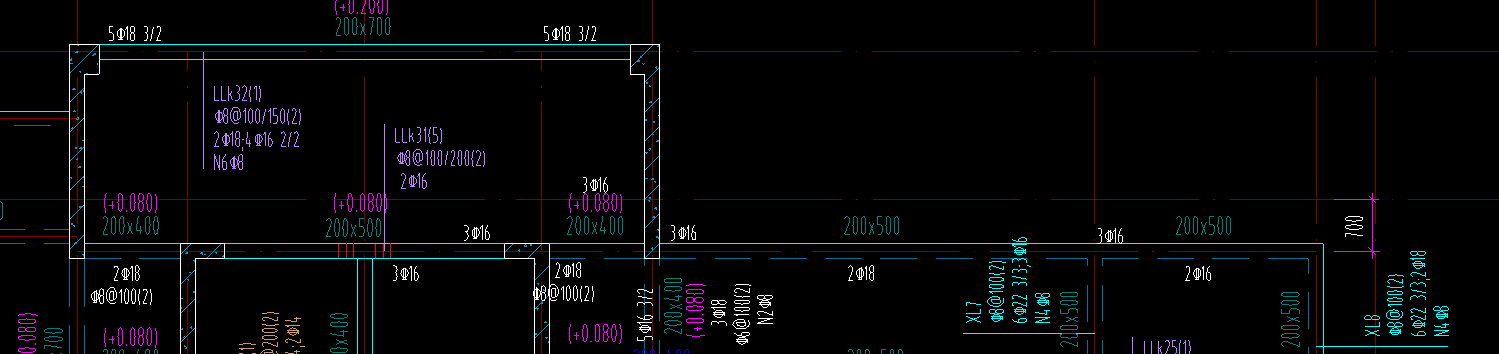

一道多跨连梁，不同跨截面不同标高不同如何设置，原位标注怎么标注？
全部回答
(6)
首答仅用{{minutesHtml}}
-
已采纳
建议用框架梁代替定义布置。
2020-09-16 08:56:06
-

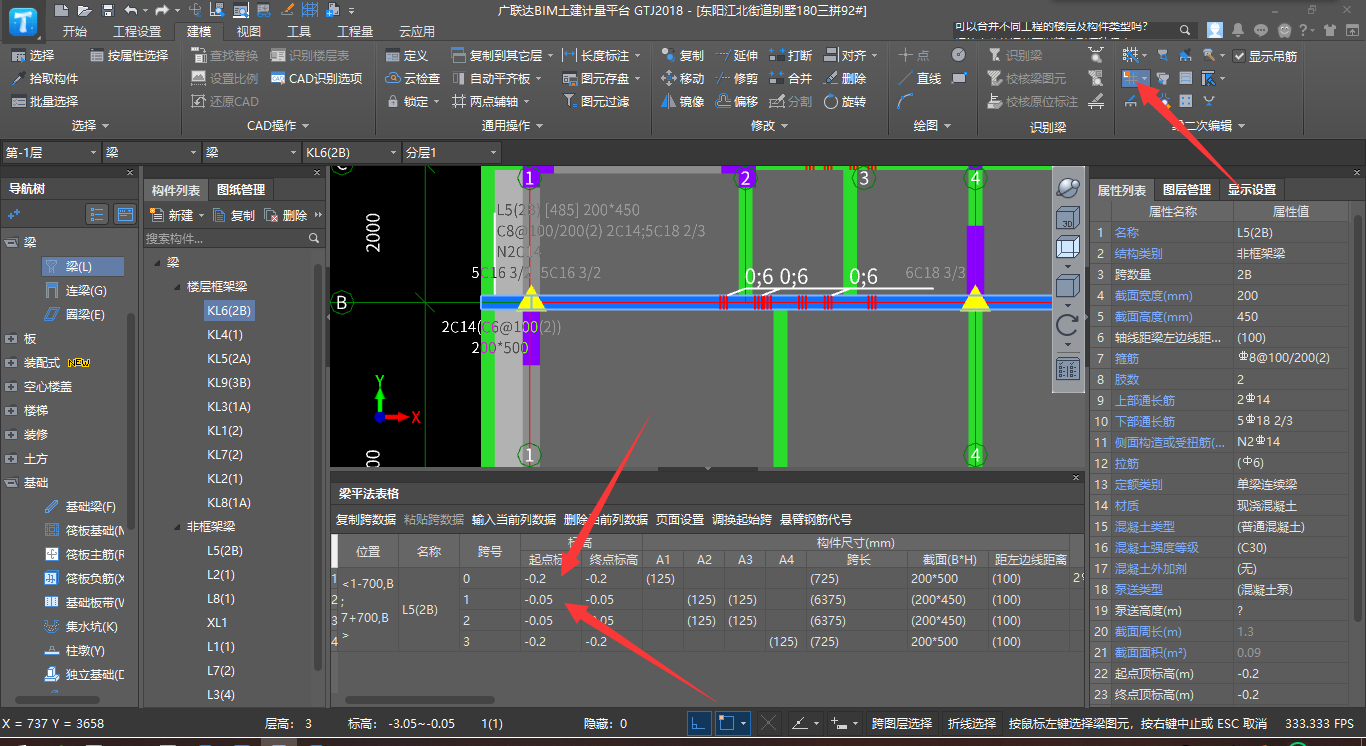

可以用框架梁定义布置，原位标注中分别设置各跨的截面和标高
2020-09-16 08:55:40
-
这需要用框架梁定义处理的。
2020-09-16 08:56:27
-
答：用框架梁定义布置。
2020-09-16 08:57:05
-

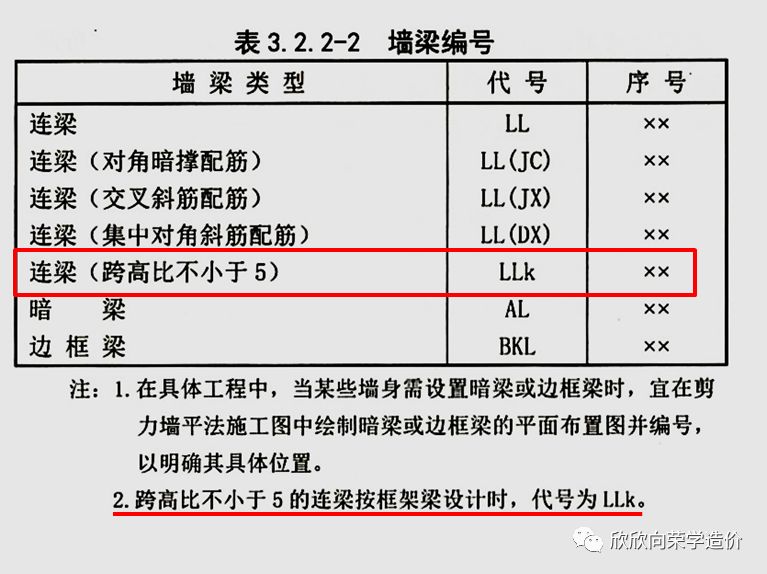

这种标注的其实应该叫做：框架连梁（LLK）
框架连梁在16G-101-1中的P15页，剪力墙注写规则中有要求（跨高比不小于5的）连梁，标注为LLK，连梁设计为框架梁。

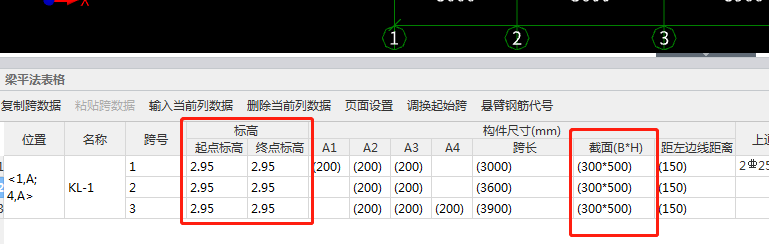

原位标注在平法标高中输入
2020-09-16 08:59:58
-
如是用18是，连梁可以像框架梁这样处理，如是用13的，建议用框架梁构件设置；各跨标高等不同的，在平法表格里按图纸要求设置可以
2020-09-16 09:01:10
