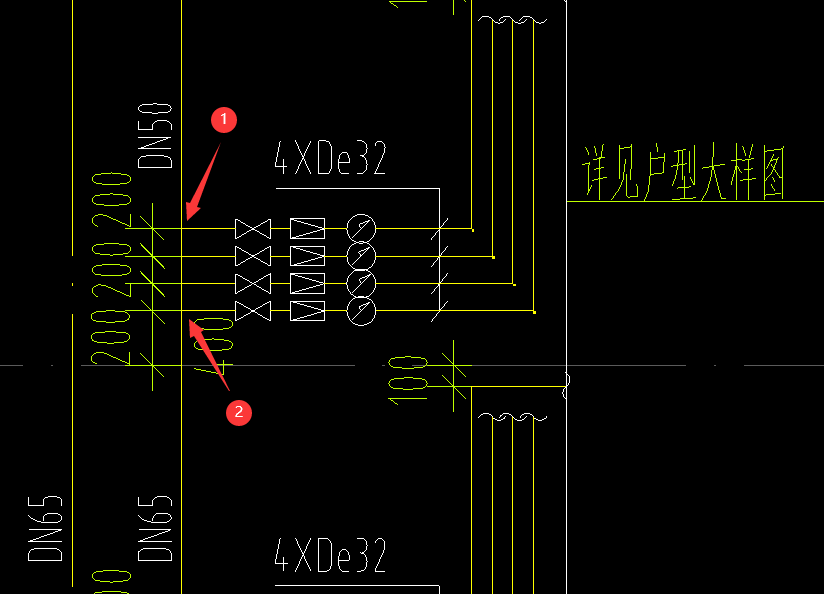

怎么确定管道变径点？图上这四个支管高度是一样的吗？
2020-09-22 07:41:09 补充
支管高度应该不一样，有标注。变径点一般为三通处，那这个怎么确定呢？
全部回答
(5)
首答仅用{{minutesHtml}}
-
已采纳
变径点在标注两个变径管中间的三通筏门等接头处进行变径.
2020-09-22 07:56:50
-
看管井中的分支大样图。
2020-09-22 07:42:46
-
怎么确定管道变径点？图上这四个支管高度是一样的吗？
答：在你标注的第1的位置变径为50的管道
2020-09-22 08:06:00
-
大管变小管中间肯定有分支，大管过了分支后再变成小管，截图变径在1节点处变为DN50.
2020-09-22 08:15:57
-
变径点是在三通处，按图中所标尺寸计算即可
2020-09-22 09:11:55
