各位大神，请教一下有关配电箱系统图走线问题？

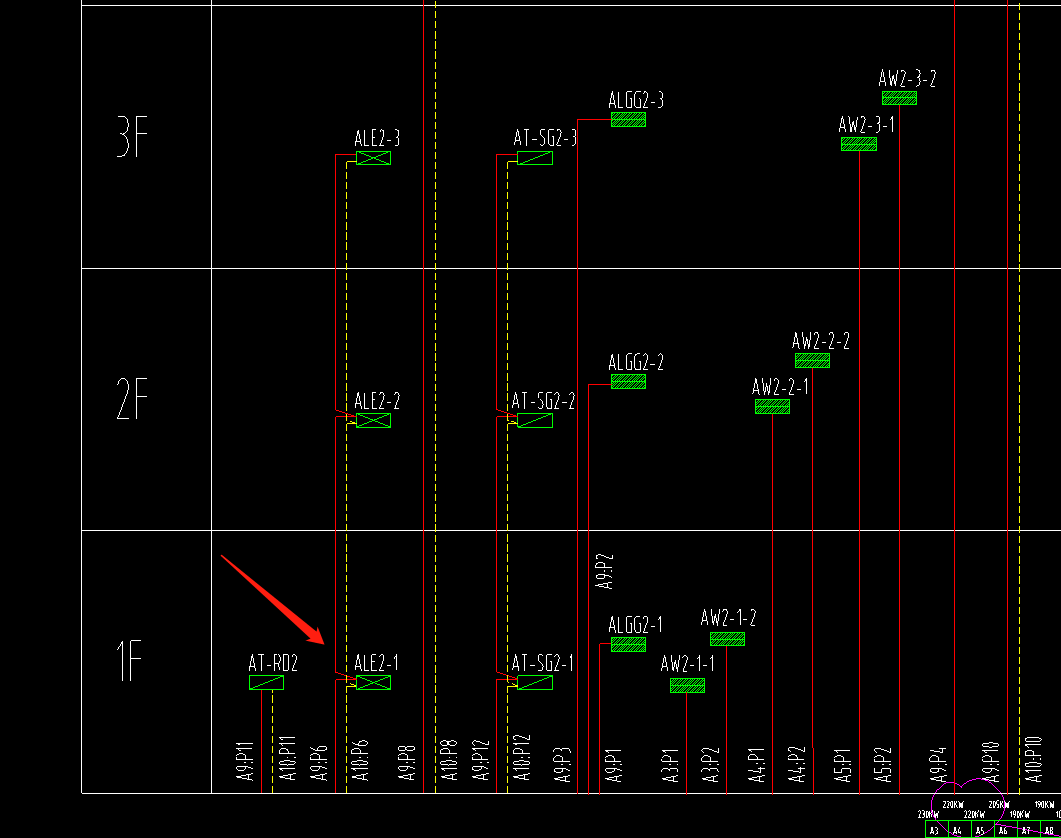

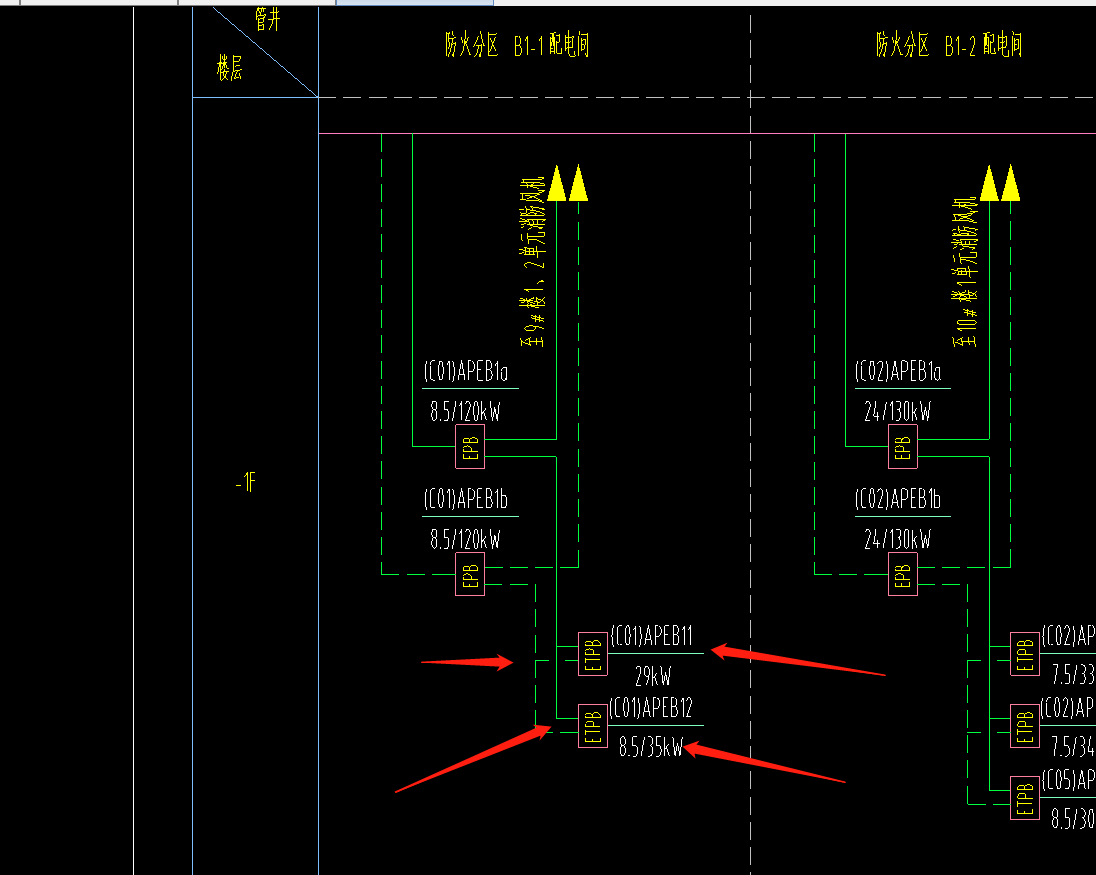

各位大神，请教一下这个配电箱系统图中，1）ALE2-1\\ALE2-2\\ALE2-3是分别从A10引P6回路还是从A10走P6回路先到ALE2-1,再到ALE2-2 再到ALE2-3？ 2）第二张图中，(C10)APEB1B配电箱是分别到(C10)APEB11和(C10)APEB12？还是(C10)APEB1B配电箱先到(C10)APEB11再从(C10)APEB11到(C10)APEB12配电箱？
全部回答
(2)
首答仅用{{minutesHtml}}
-
已采纳
1）从A10走P6回路先到ALE2-1,再到ALE2-2，再到ALE2-3。
2）第二张图中，(C10)APEB1B配电箱先到(C10)APEB11再从(C10)APEB11到(C10)APEB12配电箱。
2020-09-24 14:47:16
-
公共用电为双回路供电，即一用一备，应该是从电力间不同干线回路，从下向上布置的竖向回路。
2020-09-24 14:40:18
-
