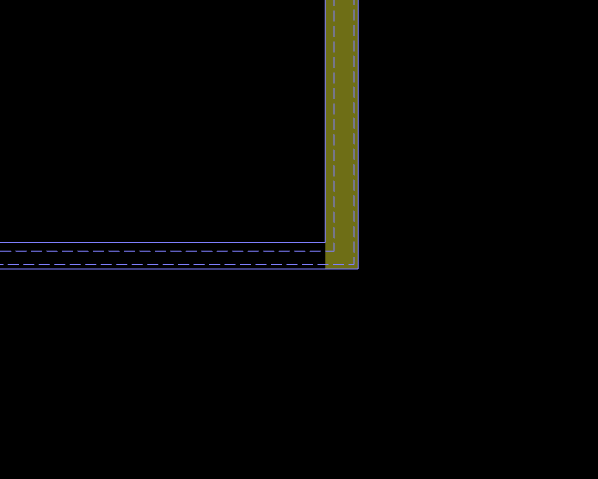

屋顶的女儿墙像这种怎么画啊，没有捕捉点，任意点又画不准
还需要画柱吗，平面图上没有柱
2020-09-30 17:23:32 补充
全部回答
(4)
首答仅用{{minutesHtml}}
-

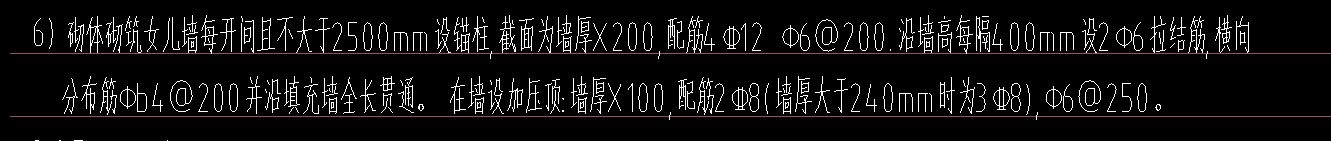

先按一条直线画好，再对齐，砌体墙的话应该有构造柱的，看看结构说明
2020-09-30 17:00:51
-
可以选择任意的线条布置，然后采用平齐边进行处理。
2020-09-30 17:00:56
-
偏移画或是对齐都可以，砖砌女儿墙需要设置构造柱
2020-09-30 17:07:15
-

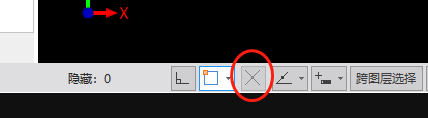

用“交点”这个功能吧，对于捕捉不到点和CAD定位这个很准确的：软件最下面那个X按钮，点击你要绘制的构件后再点这个按钮
2020-09-30 17:13:11
