求老师看看这种钢结构
请问老师能给一点这种钢结构的三维图吗？

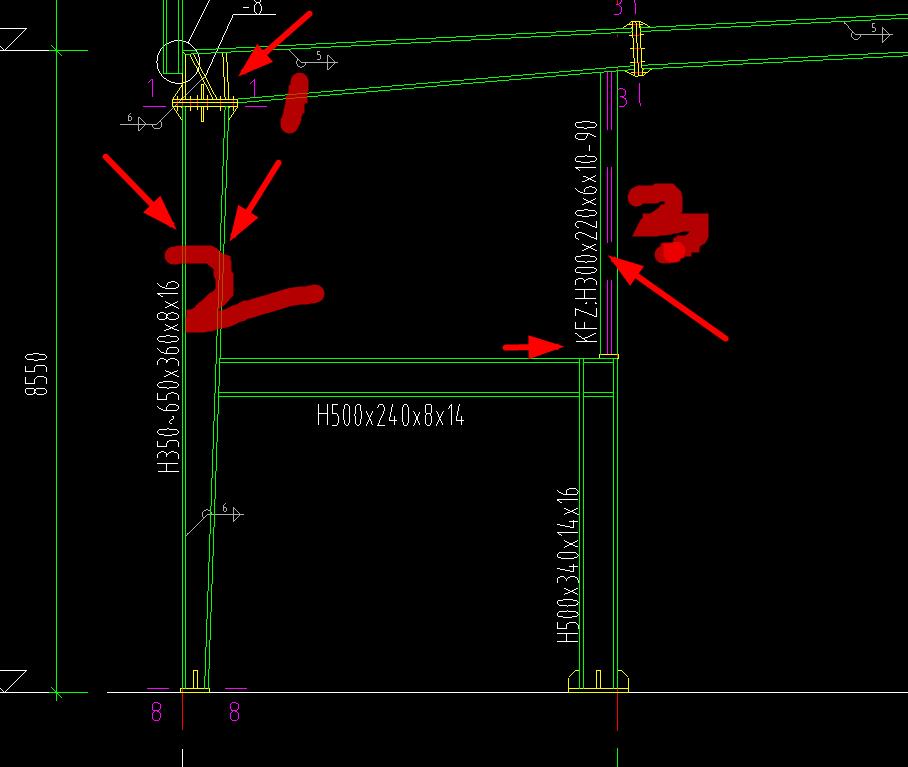

1号位置 看不懂是怎么样的构造
2号位置 一般钢柱就一根 为什么图上是两根
3号位置 抗风柱 粉色细线 是什么
2020-10-01 13:36:12 补充
全部回答
(4)
首答仅用{{minutesHtml}}
-
已采纳
1号要看节点、2号是1根柱、3号有隔墙板
2020-10-01 07:12:59
-
平面图，节点图发出来
2020-10-01 07:39:20
-

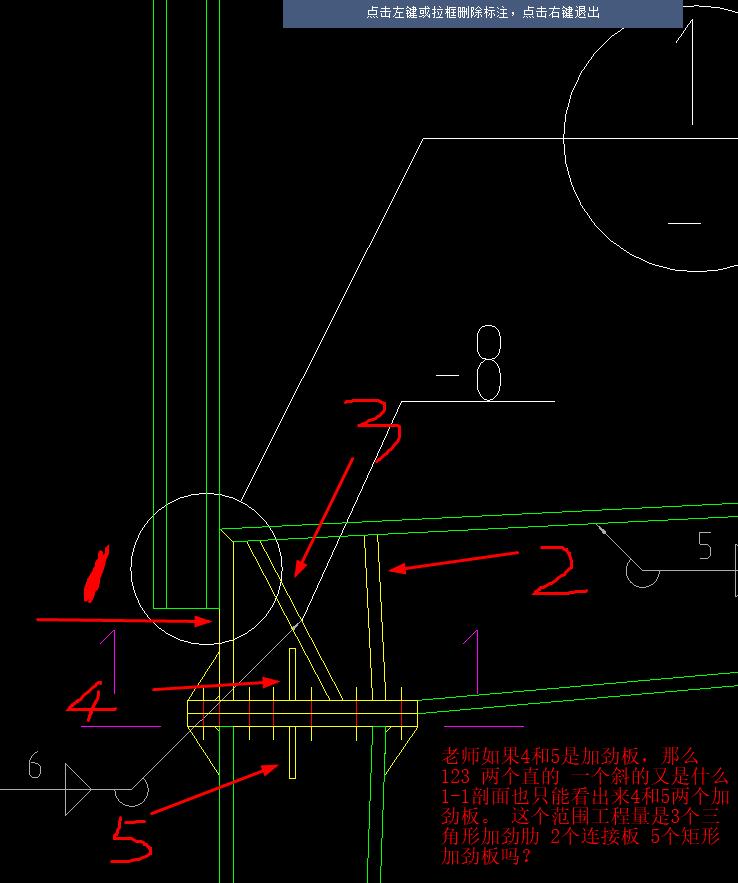

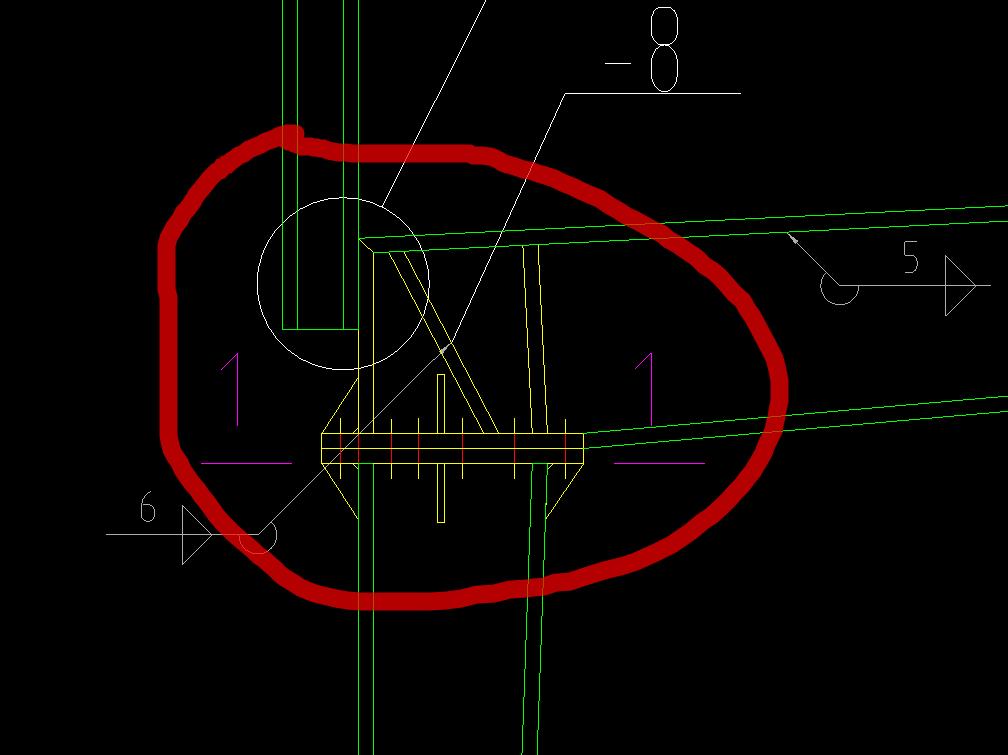

1号位置 ，柱、梁节点，柱有2块水平钢板，两侧是加劲板，梁端头有斜加劲板，有详细节点图的；
2号位置 钢柱就一根 ，上宽下窄；
3号位置 抗风柱 粉色细线 是封堵墙板。
2020-10-01 08:29:49
-

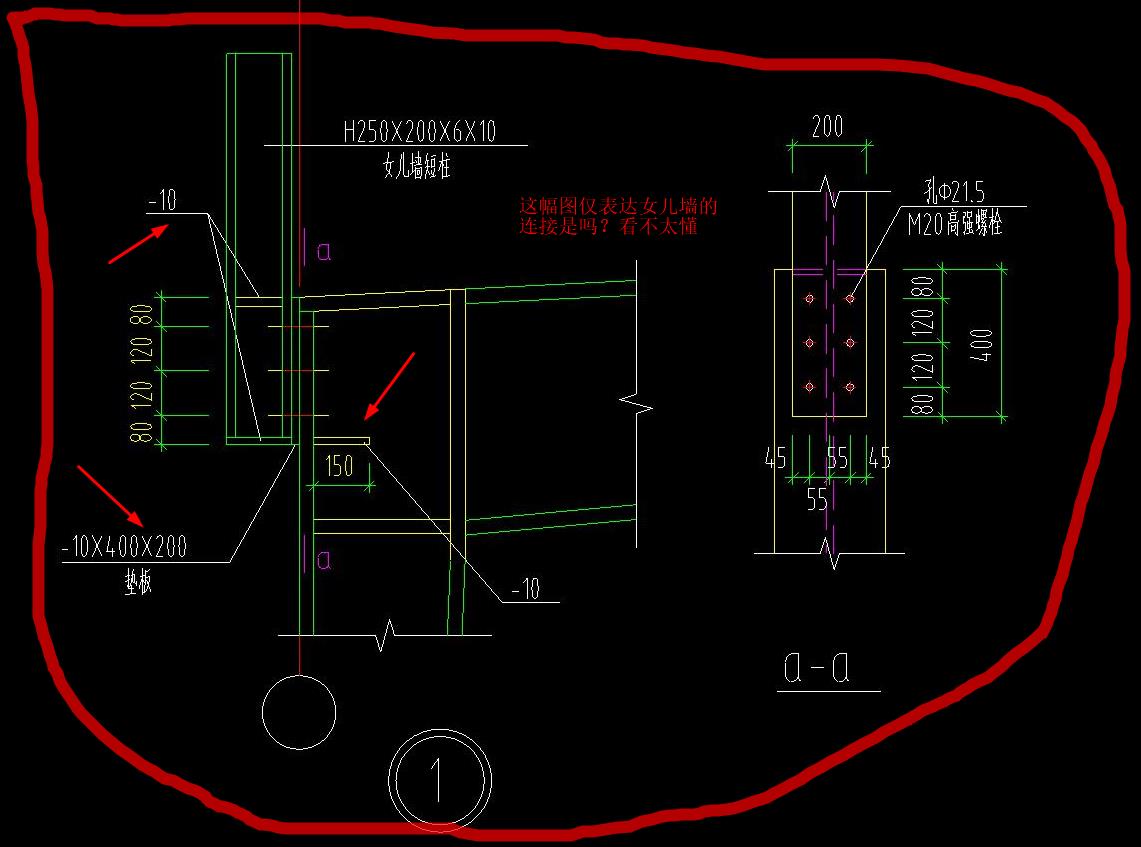

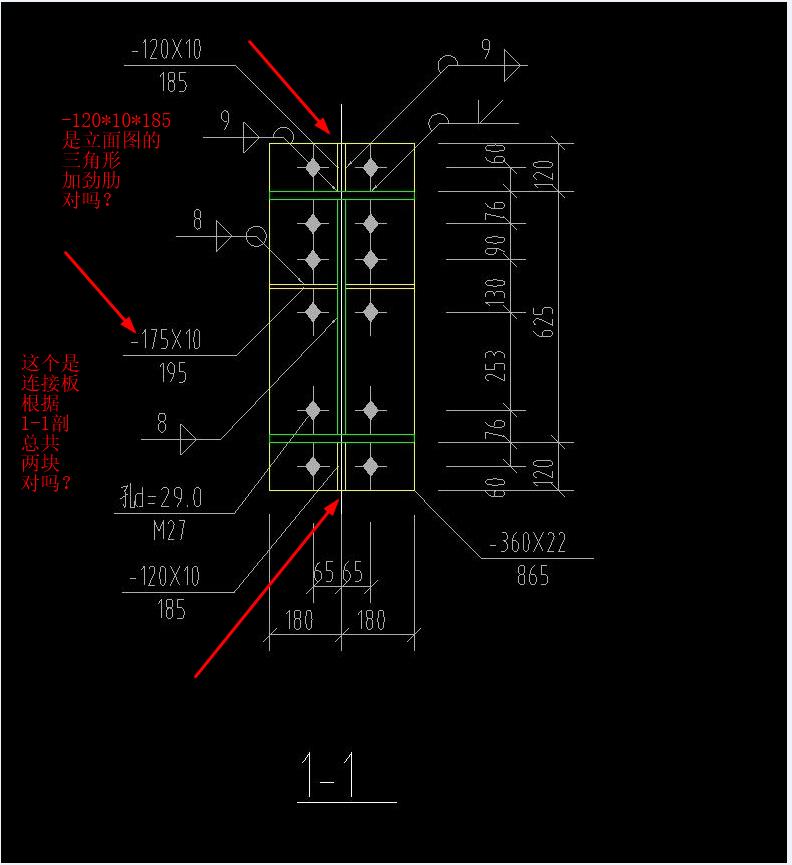

这是钢结构的剖面图，1－1剖处，1－1以上为梁端，以下为柱顶，用螺栓连接，（上下的小短竖线，）矩形的和三角形的小块为加劲板。左侧向上的小柱是女儿墙立柱与梁端焊接。一个小三角带数字是焊接符号，是双面焊接焊缝高度为6.红圈2位置是钢柱，左右两条竖线是工字钢柱的两侧翼板边。3位置是抗风柱剖面线，粉红色是抗风柱腹板。
