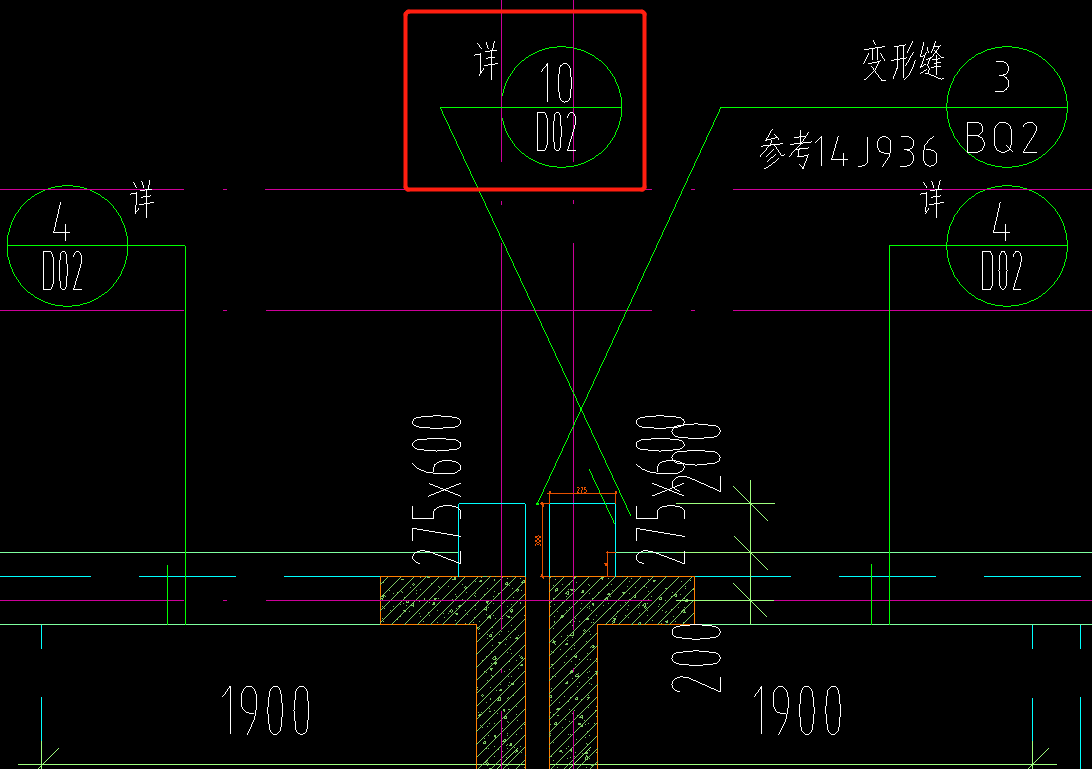

这个索引符号是代表什么，对应的大样详图是否正确？
2020-10-09 23:38:19 补充
倾斜的索引符号与竖直的索引符号有何区别呢？
2020-10-09 23:45:06 补充

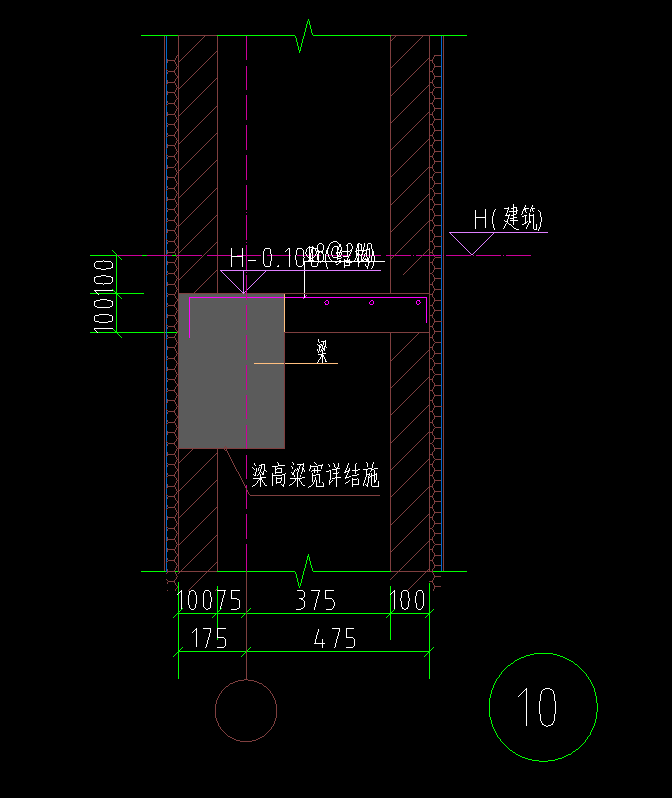

各位老师，我知道对应D02号图纸的10号详图，是看不太懂这个大样，还请指教一下大样本身是否正确
全部回答
(3)
首答仅用{{minutesHtml}}
-
已采纳
斜索引符号是参考变形图集14J936在BQ2上找3大样图处理防水，直索引符号在结构大样图02页按10节点大样施工
2020-10-10 04:25:49
-
对的，索引符号的分母是图号，分子是图号中的图序号
2020-10-09 23:43:29
-
如二图的图号是：D02，这样二图的10号大样是对应一图的
2020-10-10 08:12:19
