剪力墙水平钢筋代替暗柱箍筋

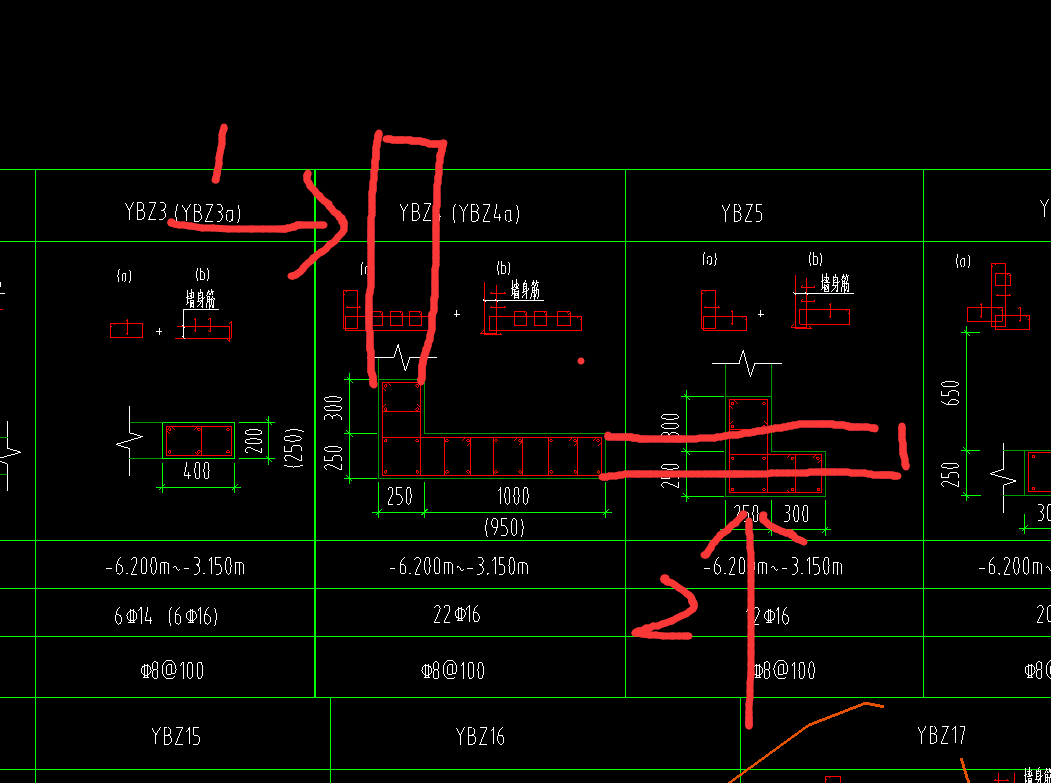

问题是剪力墙的水平钢筋是C8-200，暗柱的箍筋间距是C8-100，因为图纸要求ab要间隔100mm布置。所以是不是应该把暗柱箍筋改为C8-200？一号箭头表示竖向剪力墙水平筋代替暗柱箍筋，2号箭头那里也有剪力墙，但是没有显示2号那的剪力墙的水平筋代替暗柱箍筋，请教专家怎么处理？
问题是剪力墙的水平钢筋是C8-200，暗柱的箍筋间距是C8-100，因为图纸要求ab要间隔100mm布置。所以是不是应该把暗柱箍筋改为C8-200？一号箭头表示竖向剪力墙水平筋代替暗柱箍筋，2号箭头那里也有剪力墙，但是没有显示2号那的剪力墙的水平筋代替暗柱箍筋，请教专家怎么处理？
全部回答
(2)
首答仅用{{minutesHtml}}
-
在GTJ2021软件里面，可以处理。剪力墙属性里面设置是否水平筋替代箍筋。和节点样式
2020-10-13 17:34:40
-
看不出设计是怎样要求，如果是剪力墙水平钢筋是替代箍筋，这在暗柱属性中的箍筋就不输入，但内箍或拉筋是要输入的哦。
2020-10-13 17:37:08
