关于电气图纸配电箱与实际施工问题

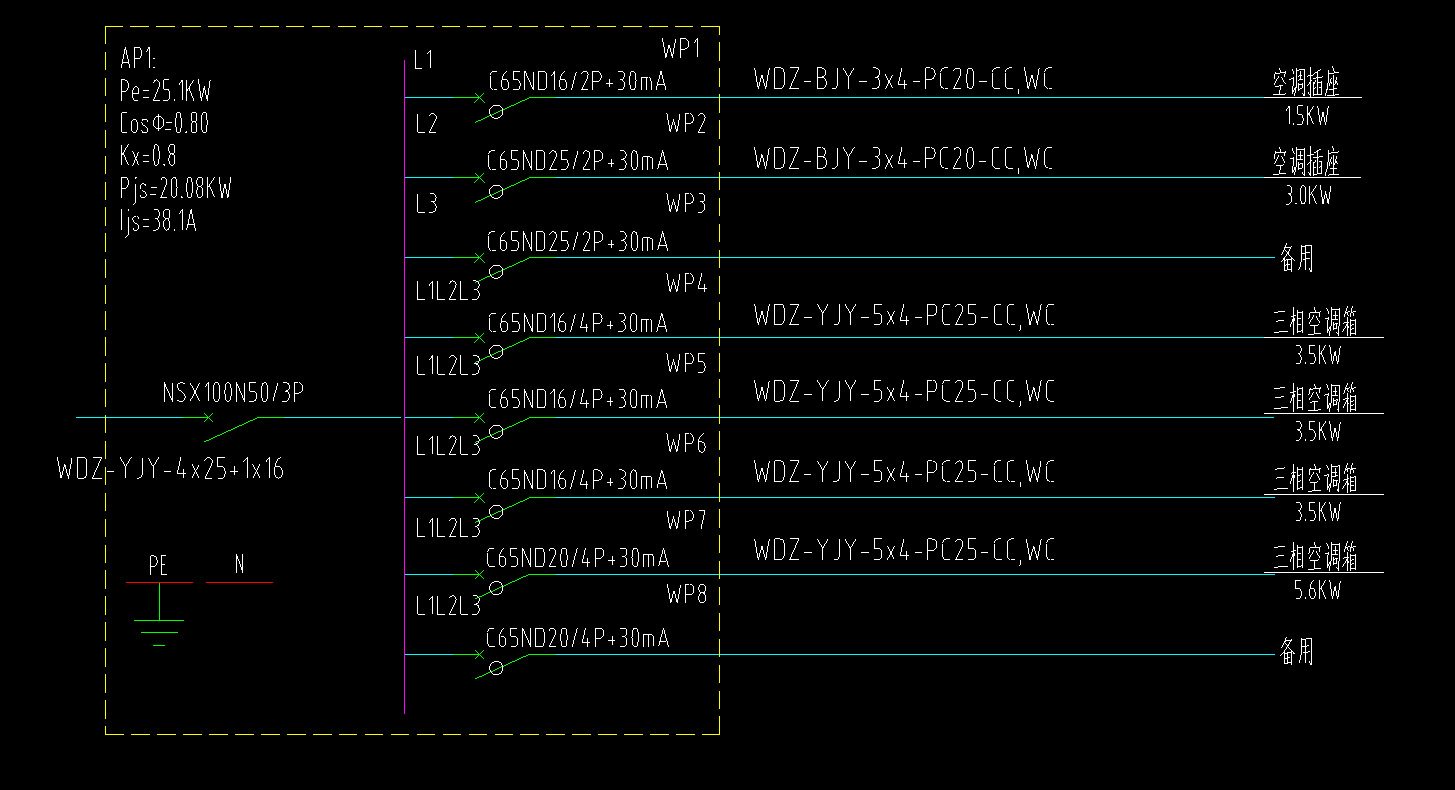

图纸设计两个BYJ-3*4电线空调回路，WDZ-YJY-5*4电缆四个空调箱回路，如图，实际上施工是不是只做了一个空调回路，空调箱回路用电线做的？我们计算空调回路的时候是算3根4mm的线吗，还是2根4mm的线？计算空调箱回路的时候是5根4mm的线四个回路，还是4根4mm的线四个回路？简单来说他这个穿线符合图纸设计吗？要计算几根电线？
全部回答
(3)
首答仅用{{minutesHtml}}
-
已采纳

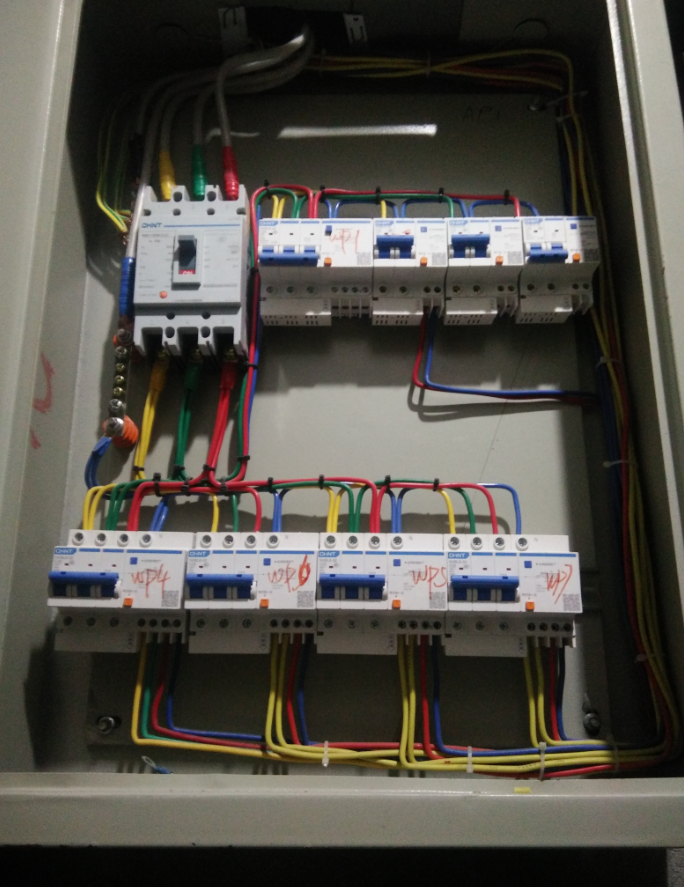

截图二中，有接地线（在蓝色零线的上面，是双色线），线与插座数量都与系统图上吻合。
所以得按系统图（截图一上）的根数计算。即；单相插座是3*4算两个回路，三相空调插座是5*4算四个回路。
2020-10-20 16:41:30
-
图纸设计两个BYJ-3*4电线空调回路，WDZ-YJY-5*4电缆四个空调箱回路，如图，实际上施工也是做了2个空调回路，4个空调箱回路，计算空调回路的时候是算6根4mm的线吗，，计算空调箱回路的时候是,4根5芯电缆
这个施工配电箱线路没有照图施工，有问题。
2020-10-20 16:31:52
-
施工的依据是图纸，照图施工没错
2020-10-20 16:36:25
