梁的原位标注 5C22和4c22 分别是什么意思

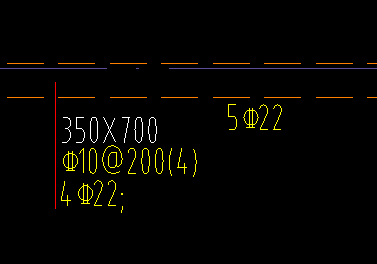

这是梁的其中一跨
5C22和4C22代表什么 怎么在软件里 输入呢
5C22和4C22代表什么 怎么在软件里 输入呢
全部回答
(4)
首答仅用{{minutesHtml}}
-
已采纳
这个原位标注弄得真是费解呀。
4C22是这一跨的上部跨中筋，5C22是这一跨的下部筋。
2020-11-10 16:23:19
-
原位标注的钢筋就是本跨的梁底钢筋，这在原位标注的识别时的相应跨中输入。
2020-11-10 16:23:03
-
4c22是上部通长筋
5c22是该跨的下部筋
下图是表示的集中标注样式的原位标注
2020-11-10 16:23:47
-
图一中4C22是上部通长筋，5C22是对应那一跨的下部筋。
图二中4C22是对应那一跨的下部筋， 2c22+2c18是上部通长筋
2020-11-10 16:48:18
