节点大样图图纸是否有错误？

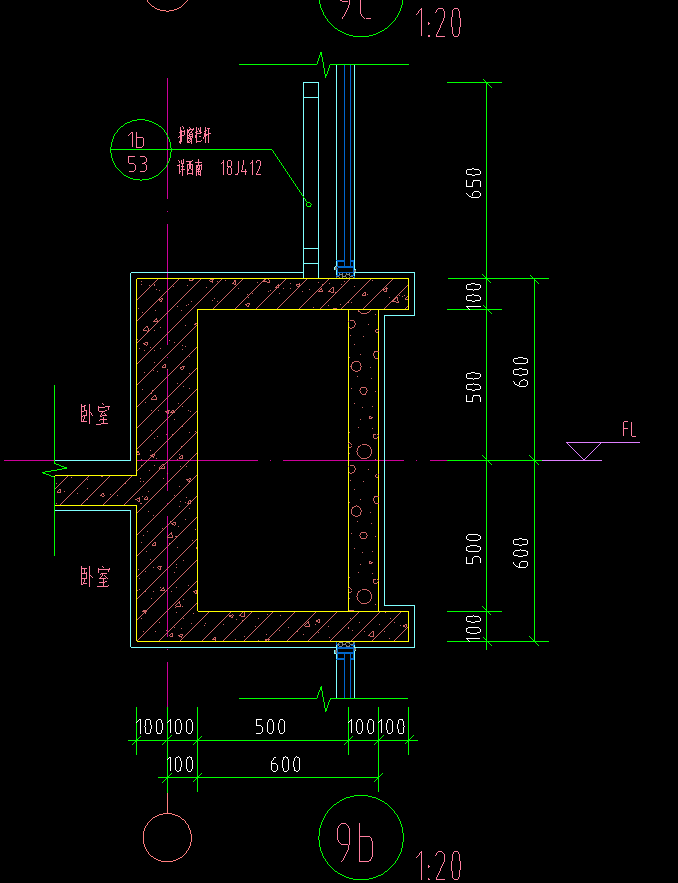

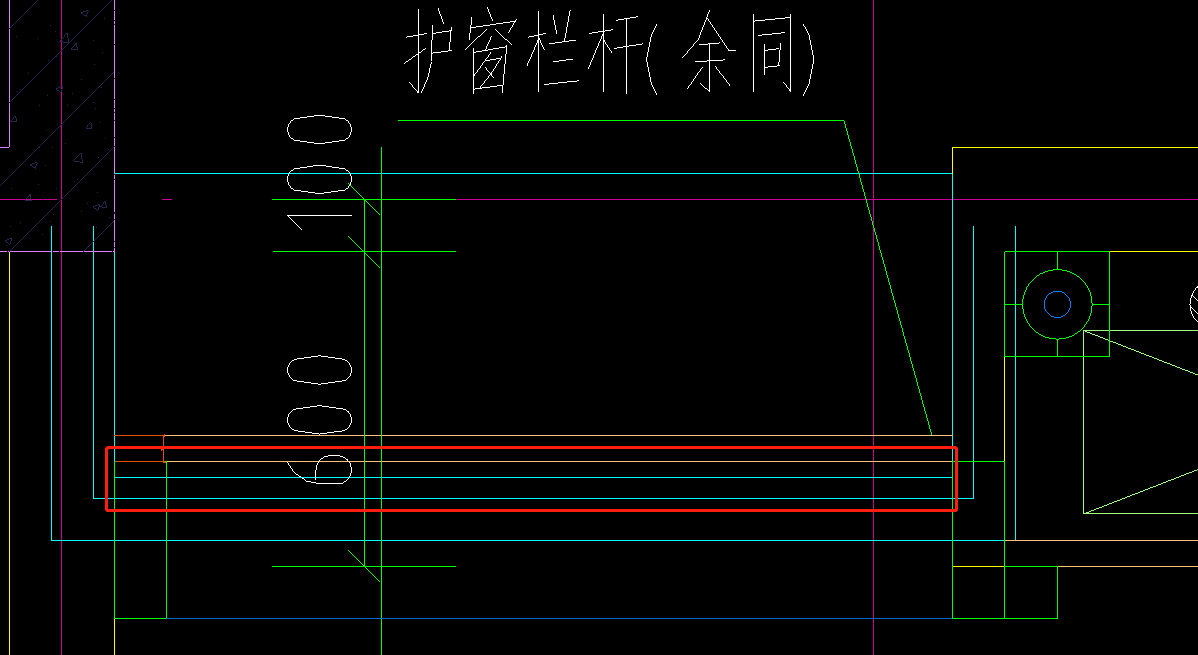

第一个图是节点配筋图，第二个平面图，第三个节点建筑图。这个红色圈起来的100厚的墙，在平面图上是不存在的，除非我第二张平面图有画，显然第二张平面图没有墙线！这到底是图纸错误？还是平面图画了墙线，但是墙线被窗线和平台板线覆盖了？（但是这样剖面图看起来不合理的，设计难道会搞一个100厚墙把外墙封闭起来？）到底什么原因？我个人感觉是设计有误，画建筑图的时候多画了一堵墙
全部回答
(2)
首答仅用{{minutesHtml}}
-
你好：没有问题，结构，建筑详图用的都是砌体墙。
2020-11-26 19:33:20
-
这不是图纸问题，图纸是正确的，红圈里100砌体墙只能在大样节点里反应，或者是立面图可以看，平面反应不出来。不然要节点大样干吗？
首次提交 2020-11-26 19:37:35 最近修改2020-11-26 19:37:36 (修改过1次)
