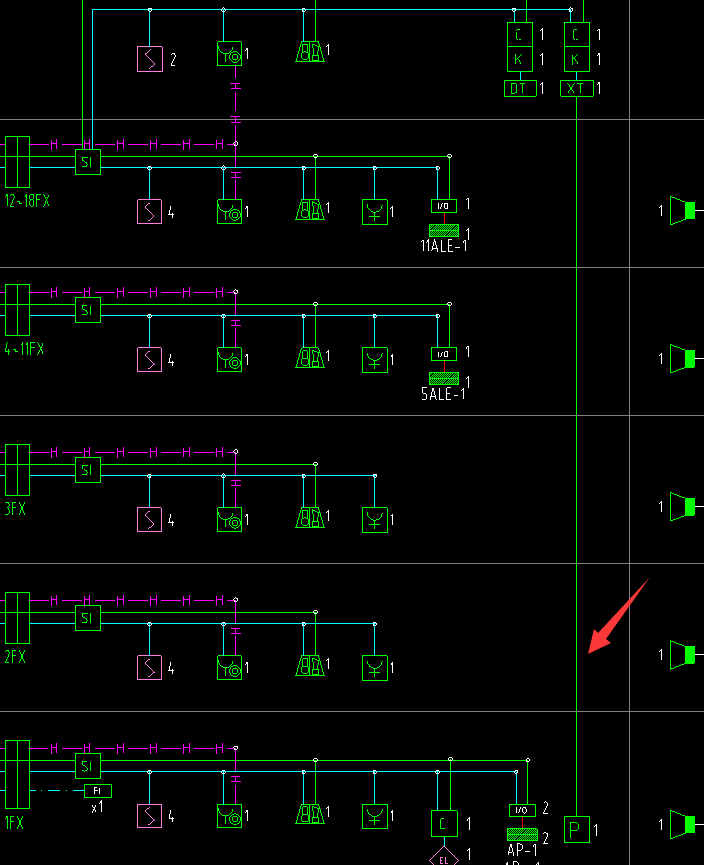

请问这个消防弱电系统图里带P图标管线是做什么的？
1、P图标 装置名称是什么？2、P图标连接的这条线是什么线（没有另外标注看不出来）一样走信号和电源么？3、K接DT和K接XT之间的线是电源线？
2020-12-02 10:31:41 补充
P的平面图位置在首层电梯井外处
全部回答
(2)
首答仅用{{minutesHtml}}
-
已采纳
1、P图标 装置名称是什么？2、P图标连接的这条线是什么线（没有另外标注看不出来）一样走信号和电源么？3、K接DT和K接XT之间的线是电源线？
答：1、地下室排烟风机
2、C和K是控制和切换模块
3、XT表示消防电梯控制箱，模块连接的电源线和信号线
首次提交 2020-12-02 10:28:00 最近修改2020-12-02 10:28:00 (修改过1次)
-
消防电梯与排烟风机关联的管线，即；消防电梯启动运行，排烟风机必须启动运行。
2020-12-02 10:51:50
