小野
2020-12-10 15:53:35
|
山东省
土建预算土建计量GTJ
|
631查看
3回答

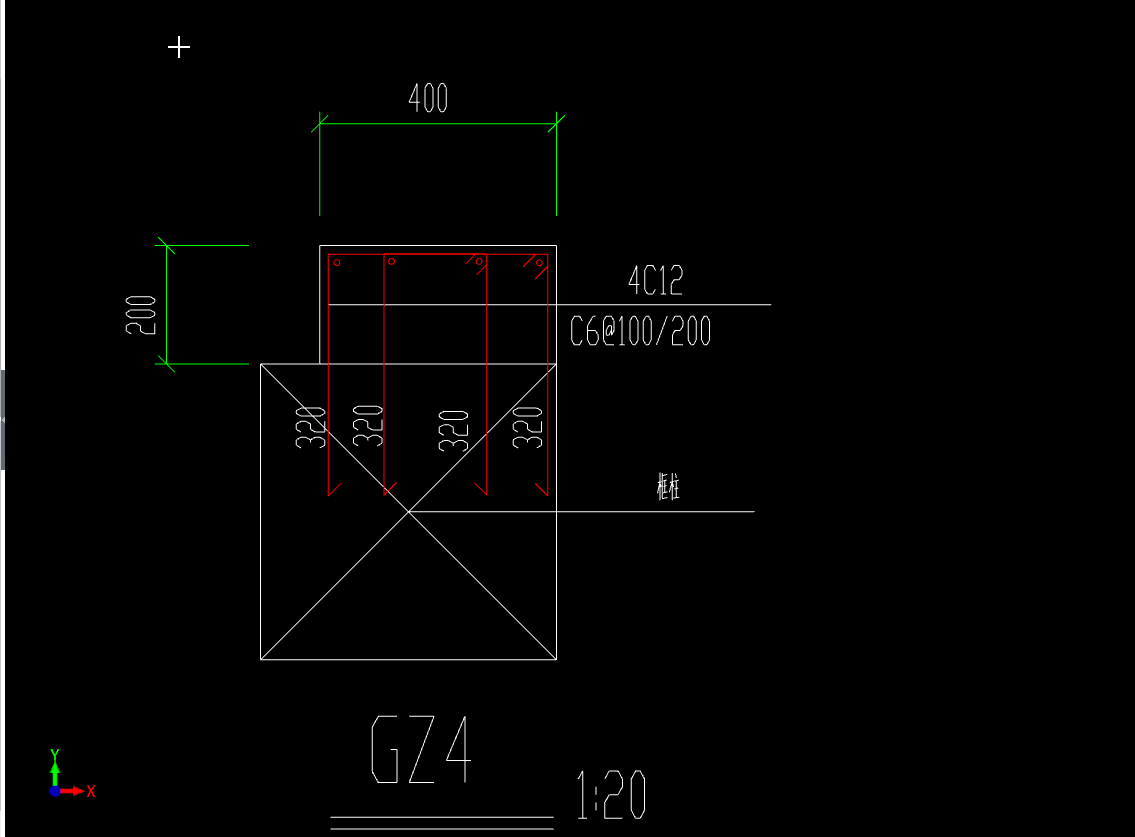

如图：构造柱钢筋
如图：该构造柱伸入柱子的箍筋如何设置?
2020-12-10 15:54:19 补充
全部回答
(3)
首答仅用{{minutesHtml}}
-
已采纳
您好，可以创建一个小柱子然后截面编辑
对于矩形柱、圆形柱、参数化和异形柱，在属性列表中，点击【截面编辑】即可对柱钢筋进行编辑操作。
布角筋：选择纵筋、布角筋，输入钢筋信息后，在截面编辑中鼠标右键，即可布置角筋。
布边筋：选择纵筋、布边筋，输入钢筋信息后选择布置边或起始和终点纵筋。
箍筋：选择箍筋，根据纵筋位置直线/矩形/三点画弧绘制箍筋。
拉筋：选择箍筋，根据纵筋位置直线绘制拉筋。
备注：若柱纵筋没有捕捉点时，在柱截面编辑中可以点击shift+左键，输入偏移值可以准确布置柱钢筋。
如果有帮到您， 采纳+点赞 一下吧^_^您的采纳和点赞就是对我的支持与肯定谢谢！
2021-01-10 16:01:21
-
在构造柱的界面编辑中自行编辑即可
2020-12-10 16:26:09
-
用截面编辑设置可以
2020-12-11 08:09:34
