条形基础怎么画
全部回答
(7)
首答仅用{{minutesHtml}}
-
已采纳

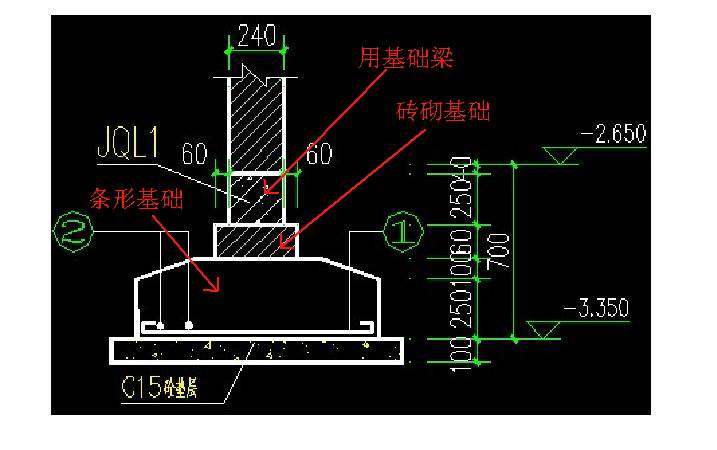

下例参考
2020-12-11 08:24:27
-

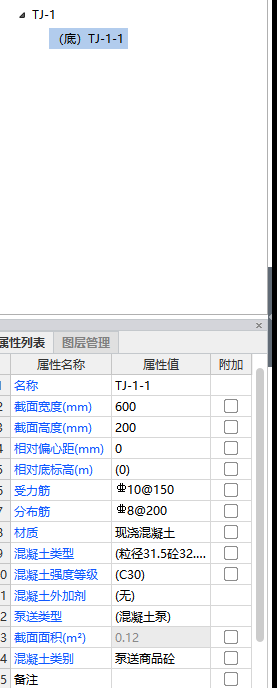

定义条基布置
2020-12-11 08:19:05
-
操作界面选择基础然后再进行属性定义，根据配图一个是素混凝土（也称无筋混凝土）一个是钢筋混凝土进行绘制即可。
2020-12-11 08:20:23
-

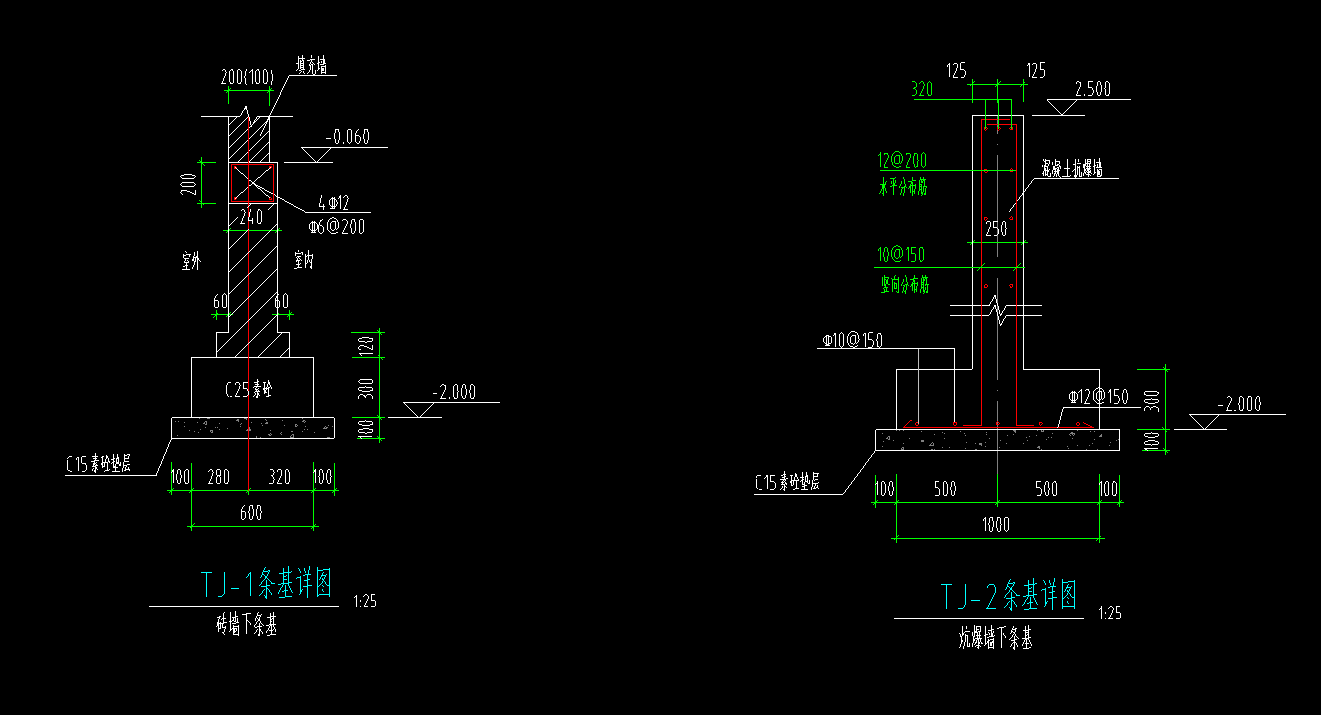

定义TJ-1，C25，高度300，没有钢筋。TJ-2，高度300,有钢筋.
2020-12-11 08:22:06
-
用条形基础绘制。
2020-12-11 08:22:17
-

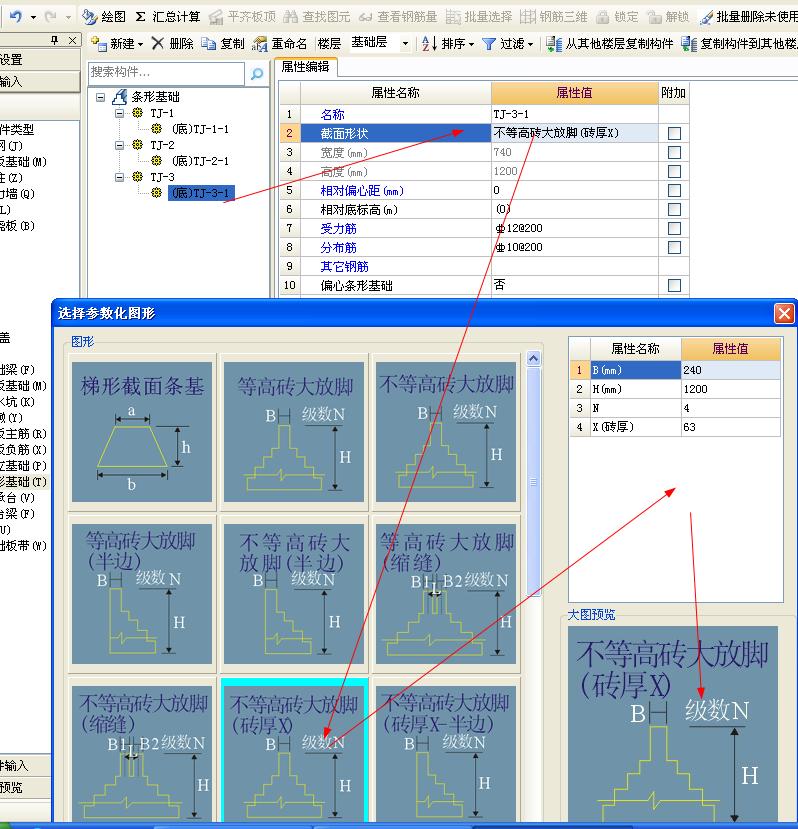

参数化条形基础定义布置即可。
2020-12-11 08:26:02
-

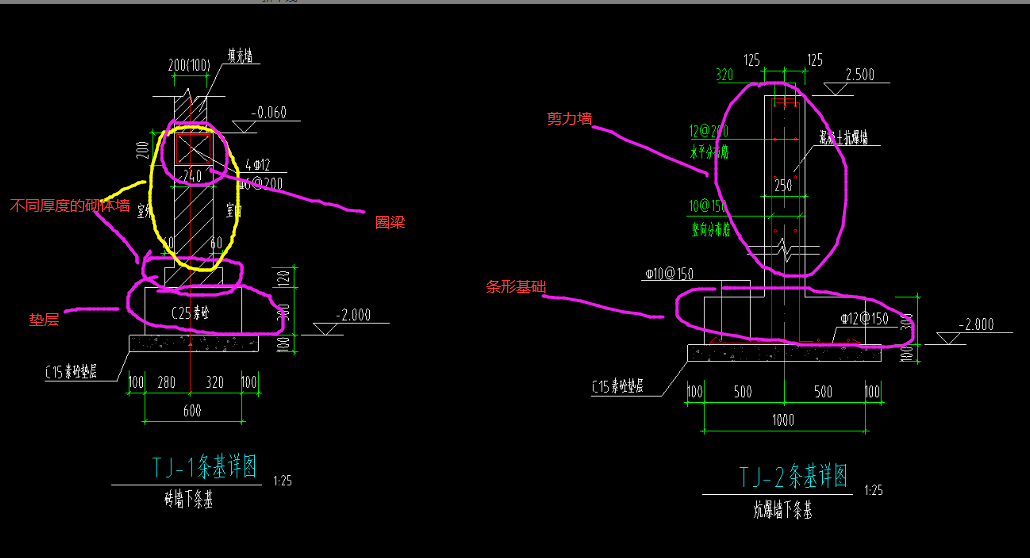

新建各形基础，然后再新建条形基础单元，在新建单元中，根据条基各部分的形状分别定义单元，定义好后用直线按位置画图即可。如你截图中的条基一，先新建条基后，再新建矩形条基单元，定义最下边的砼素条基，再新建第二个单元，定义参数砖条基，（砼条基到圈梁或正负零处）定义完后再用直线画图即可。
2020-12-11 09:31:26
