刘舒滨 2020-12-17 14:20:49 | 江苏省土建 | 625查看 4回答

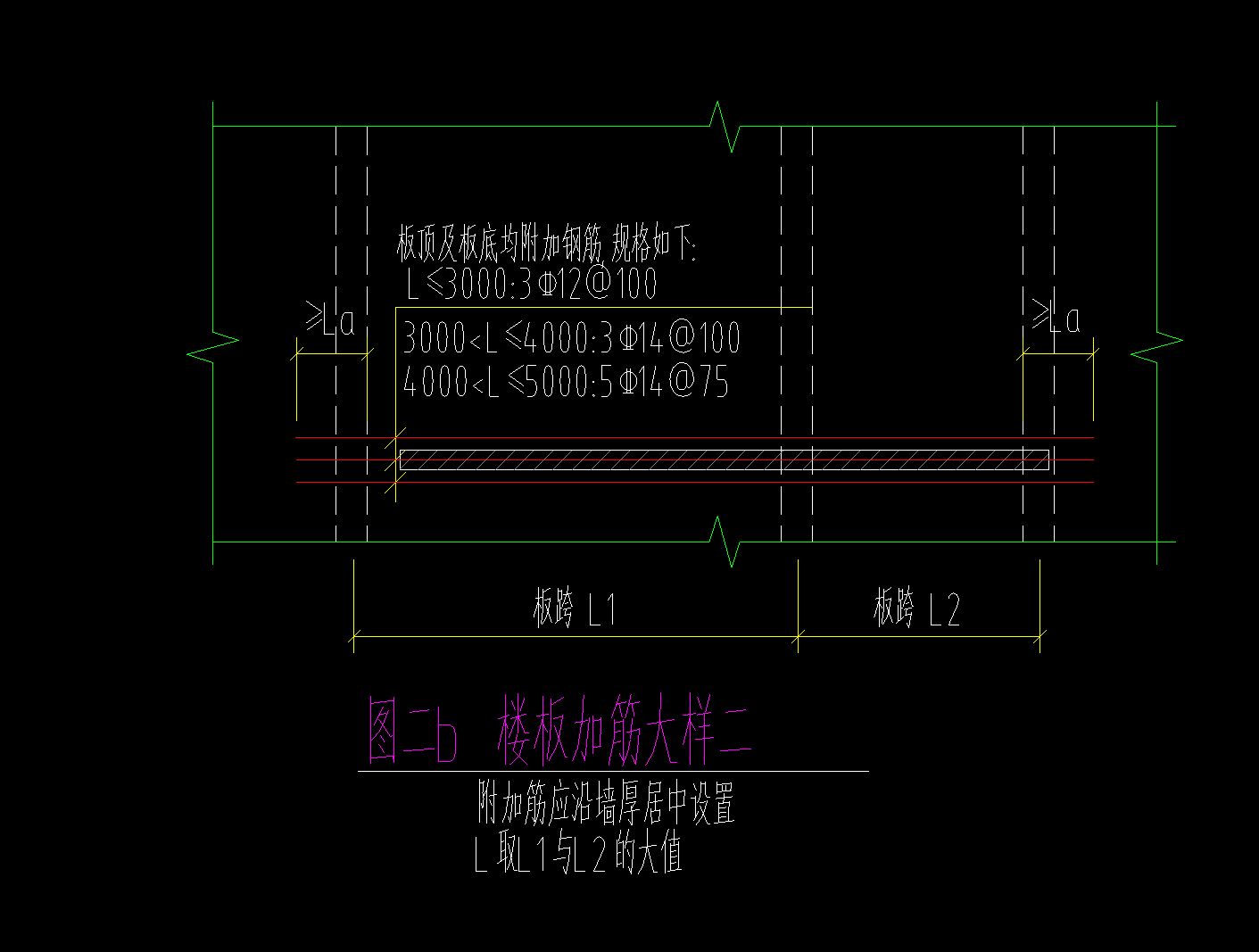

前辈们可以解释一下这个两个图是啥意思有些看不懂

我来答收藏举报

我的答案答题人必看《优秀回答指南》

提交取消

asfsdfsadfdsf

补充或更正我的问题

提交取消

asfsdfsadfdsf

完善我的答案答题人必看《优秀回答指南》

提交取消

asfsdfsadfdsf

全部回答 (4) 首答仅用{{minutesHtml}}

已采纳

GXZ 铂金专家

答题： 230752 被赞： 43624

这种是在板内增加的加强钢筋，一般是在墙下没有梁的部位就需要有这种加强钢筋，可以在表格中输入，如果是要用构件定义赋值，就是要选择板带代替定义，宽度就是三条钢筋的距离。

2020-12-17 14:25:03

赞0 回复 2
举报

提问人六分钟之前

{{smallList.content}}

回复举报删除
正在加紧审核中，请稍后查看。正在加紧审核中，请稍后查看。您发表的内容可能包含敏感信息，未能发表，如有疑问请联系在线客服。

提交

答案暂时没有追问，收到追问时可在此看到并进行答复

追问太多啦，答题者也需要休息喔

还有0条追问正在审核中，请稍后回来查看
nh 钻石专家

答题： 129593 被赞： 26955

是砌体墙下楼板，并板内无梁，要按截图这样在板内附加钢筋，用板带设置，或用单构件设置

2020-12-17 14:24:34

赞0 回复 3
举报

提问人六分钟之前

{{smallList.content}}

回复举报删除
正在加紧审核中，请稍后查看。正在加紧审核中，请稍后查看。您发表的内容可能包含敏感信息，未能发表，如有疑问请联系在线客服。

提交

答案暂时没有追问，收到追问时可在此看到并进行答复

追问太多啦，答题者也需要休息喔

还有0条追问正在审核中，请稍后回来查看
河畔晨光黄金专家

答题： 27623 被赞： 7162

这是板上有墙，墙下无梁，板中加筋的情况。图是平面示意图

2020-12-17 14:24:37

赞0 回复 0
举报

提问人六分钟之前

{{smallList.content}}

回复举报删除
正在加紧审核中，请稍后查看。正在加紧审核中，请稍后查看。您发表的内容可能包含敏感信息，未能发表，如有疑问请联系在线客服。

提交

答案暂时没有追问，收到追问时可在此看到并进行答复

追问太多啦，答题者也需要休息喔

还有0条追问正在审核中，请稍后回来查看
pudding 专家

答题： 2009 被赞： 589

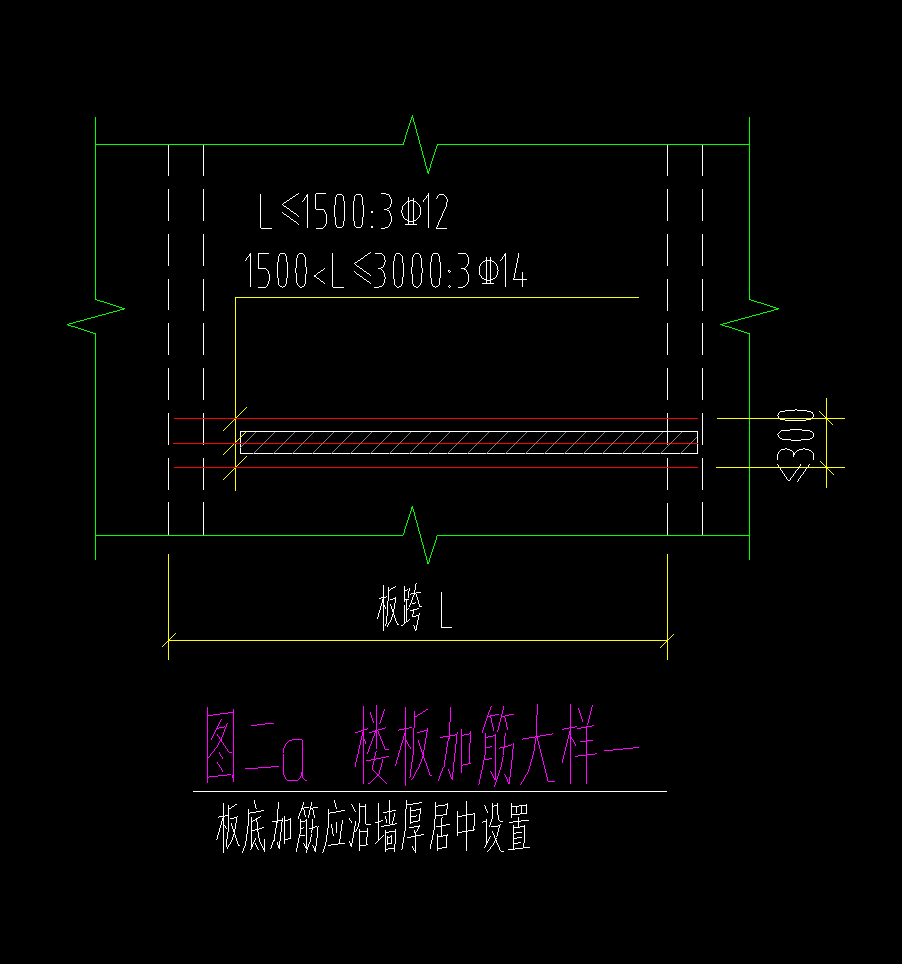

这个加筋按你的板跨度来考虑，跨度小于等于1.5m，是三根12的钢筋，当跨度大于1.5m，小于等于3m时，就是三根14的钢筋，二图以此类推

2020-12-17 14:25:45

赞0 回复 0
