风月
2020-12-22 20:48:16
|
河南省
安装安装算量GQI
|
869查看
4回答

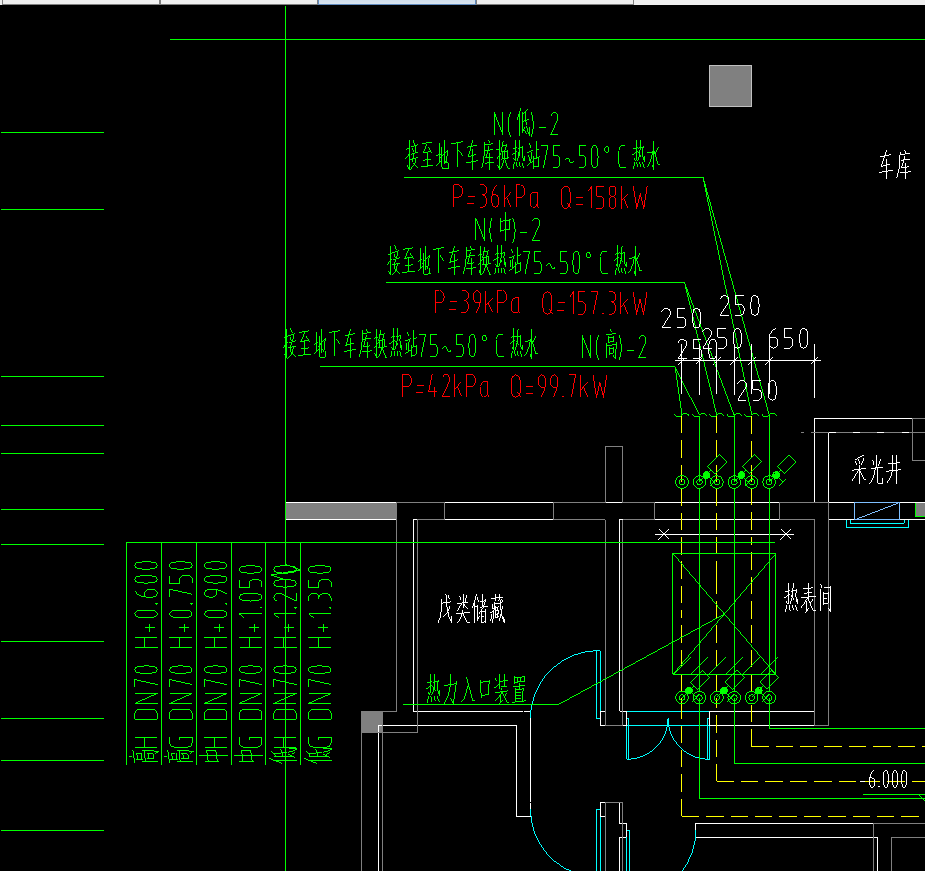

采暖平面图有个图例不知道是什么
图2画红框的是什么
白框是什么，是一个自动排气阀吧？
全部回答
(4)
首答仅用{{minutesHtml}}
-
图2画红框的是往上返的弯
白框是温度计，
2020-12-22 20:52:42
-
红框是表示此处上返（进户位置是下返），白框位置是自动排气阀（管道最高点设置）
2020-12-22 21:09:44
-
红框是立管，下面管标高低，向上的管标高高；
白框是热量表
2020-12-23 07:45:34
-
这个你补充个系统图吧 不然不好确定 红框是立管是肯定的了 阀门如果布置在管道顶端 应该就是自动排气阀
2020-12-23 09:16:02
