定位图纸步骤是那几步
全部回答
(2)
首答仅用{{minutesHtml}}
-
CAD图纸中的定位功能。或着移动功能拉框选择然后定位，可以点CAD图纸的任意点，然后移动到相应的交点上
首次提交 2021-01-02 23:13:04 最近修改2021-01-02 23:13:05 (修改过1次)
-
您好

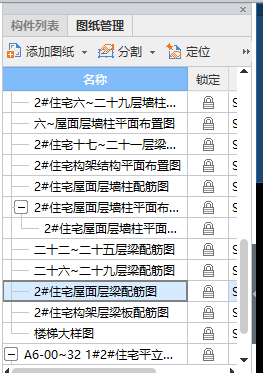

定位图纸的位置：在视图---图纸管理中。如图：
定位图纸的方法：点击图纸管理---【定位】，鼠标左键选中图纸的某个点，拉到对应轴网的位置，若没有轴线定位不到时，可开启建模界面下方的动态输入，定位时可输入坐标点。
备注：1.若图纸与轴网有一定角度，需要定位之后再进行旋转。
2.自动分割图纸后会自动定位，若定位不正确可以使用【定位】功能手动定位。
如果有帮到您， 采纳+点赞 一下吧^_^您的采纳和点赞就是对我的支持与肯定谢谢！
