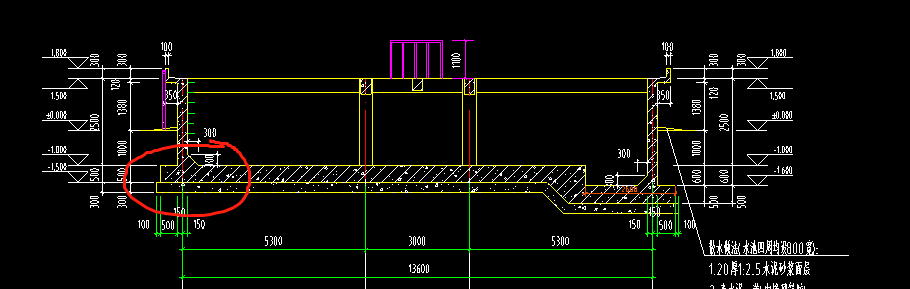

请问筏板基础与剪力墙的突起部分怎么画

可以用异形构件来画

是加腋，可以用自定义线来处理三角处

用板和剪力墙布置，然后布置或生成板加腋。

方法一：布置板加腋。

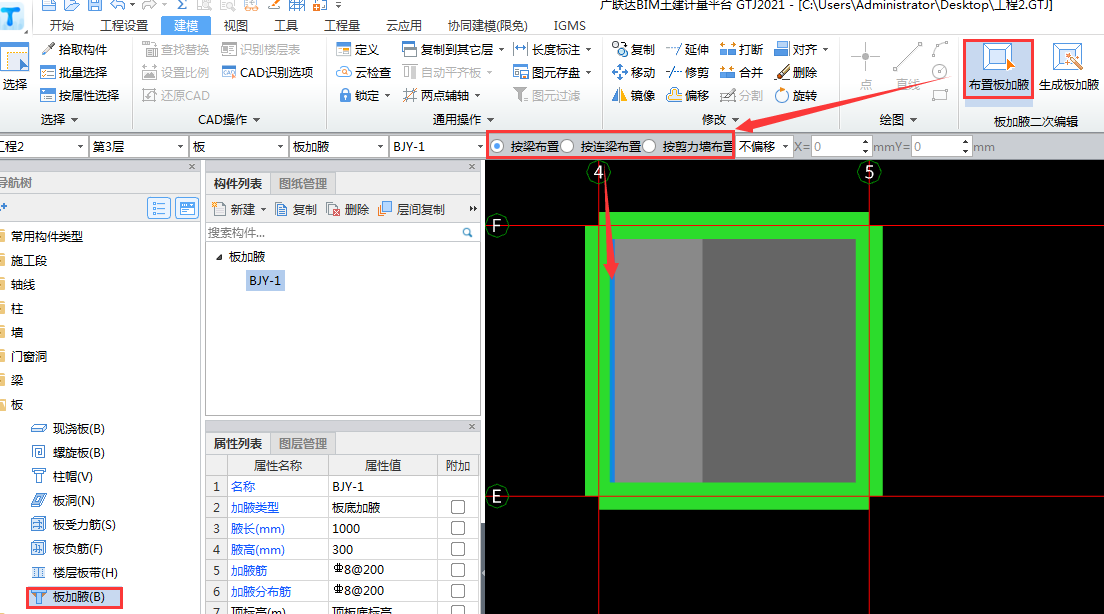

在导航栏的板---板加腋---新建板加腋，对照图纸在属性中输入相应信息，然后点击【布置板加腋】，选择按梁布置/按连梁布置/按剪力墙布置，鼠标左键捕捉梁/连梁/剪力墙边线，左键点击一下即可。如图：

方法二：生成板加腋。

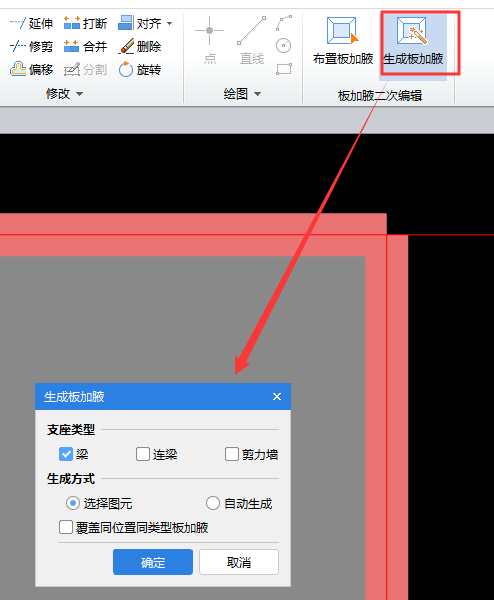

新建板加腋---生成板加腋，选择生成的支座类型和生成方式，若生成方式选择的是【选择图元】，点击确定之后，需要鼠标左键拉框选择图元，右键即可。如图：

工程量：土建工程量是并入到板中计算的，钢筋是在属性中有输入即可选中板加腋进行查看即可。

备注：1.板加腋是依附于板和梁或板和墙才可布置；

2.板加腋的混凝土工程量是并入板中计算的。
