怎么这种柱要怎么画，麻烦老师指导一下

您好

土建计量GTJ2021中：新增约束边缘非阴影区功能，约束边缘构件可以用暗柱和约束边缘非阴影区组合布置。正常布置暗柱后，新建约束边缘非阴影区，点画布置在暗柱和墙相交位置。

土建计量GTJ2021也可以使用以下两种方法，而GTJ2018只能使用以下两种方法：

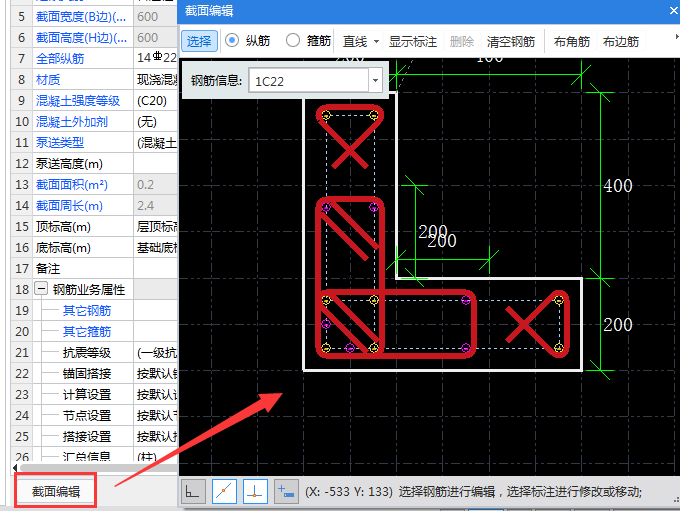

方法一：在软件中通常把非阴影区的部分定义为暗柱，即把它和暗柱本身当做一个暗柱处理，钢筋是在暗柱的截面编辑中绘制。

方法二：新建参数化柱，在参数化图形中，选择对应形状中最后一种形式，按照图纸将尺寸对应输入，在【属性列表】/【截面编辑】中设置相应的钢筋信息。

备注：若将约束边缘暗柱阴影部分和非阴影部分分别单独用暗柱布置，对暗柱钢筋计算没有影响，影响梁支座的识别。
