墙体识别

有可能墙边线不在同一图层，你并未全部提取。

您好，正常情况，自动识别不是万能的，有的时候需要手动直线绘制

原因一：识别墙时未提取门窗线。

方法：点击提取墙线---提取墙标识---提取门窗线---再识别墙识别。

原因二：下层的墙体的顶标高超过了层顶标高，造成这层墙识别不上。

方法：先将墙标高调整正确之后再识别墙。

原因三：识别墙界面，最大洞口宽度设置的宽度太小。

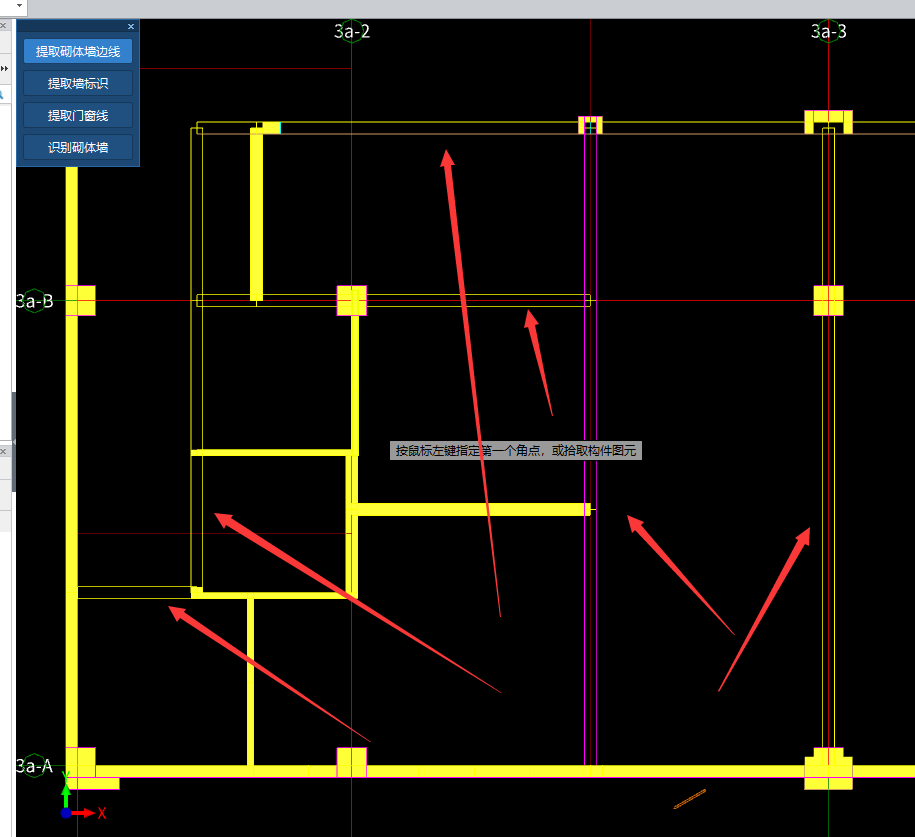

方法：点识别墙按钮后，会弹出一个识别剪力墙的窗口，点高级选项，将【最大洞口宽度】改大一些（如：修改为图纸中标注的最大洞口尺寸），那么图中小于这个距离的墙就会贯通过去。如图：

如果有帮到您， 采纳+点赞 一下吧^_^您的采纳和点赞就是对我的支持与肯定谢谢！
