雅
2021-01-08 14:08:52
|
江苏省
安装安装算量GQI
|
1322查看
3回答
导入的图纸不全是怎么回事？

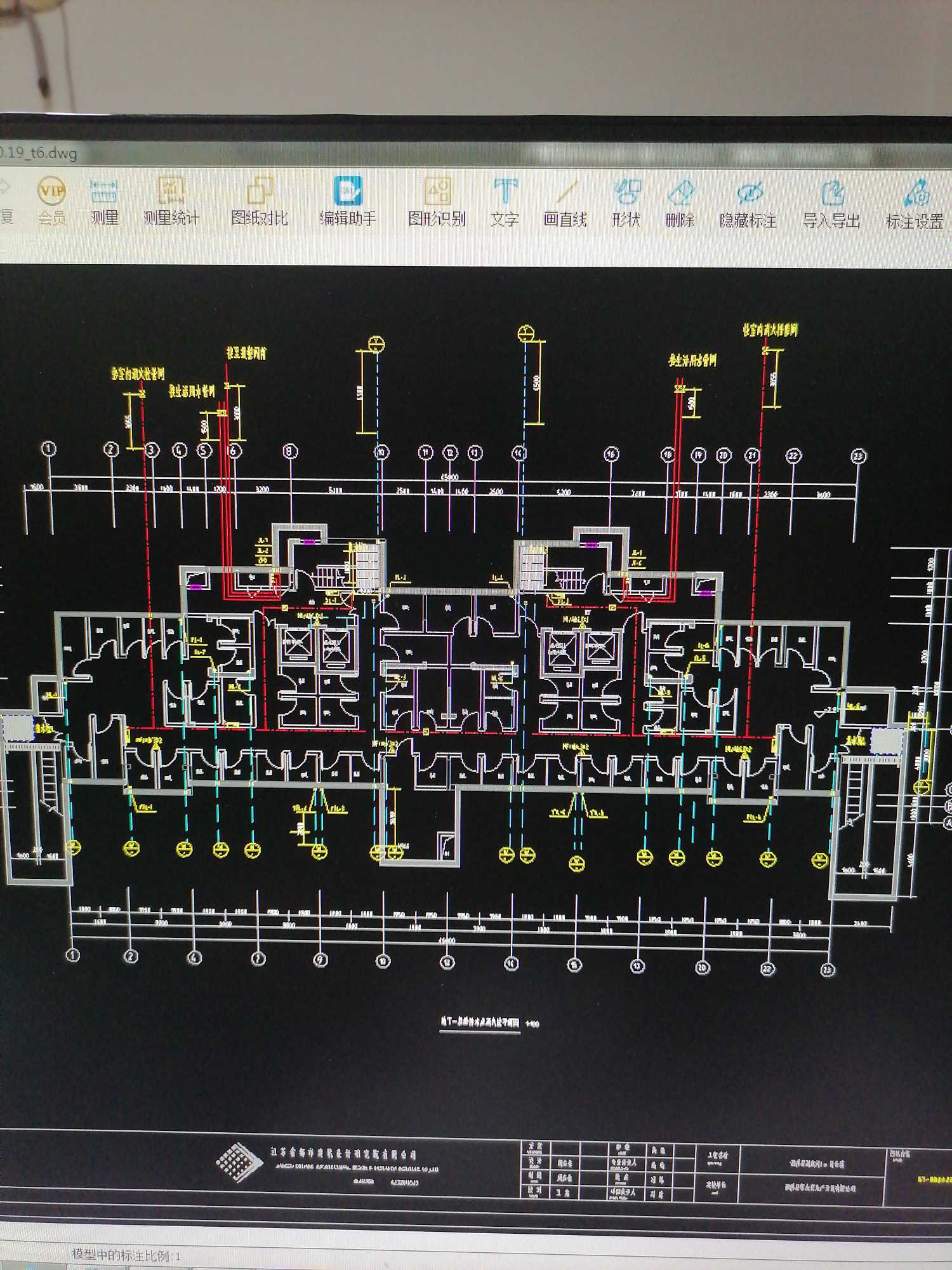

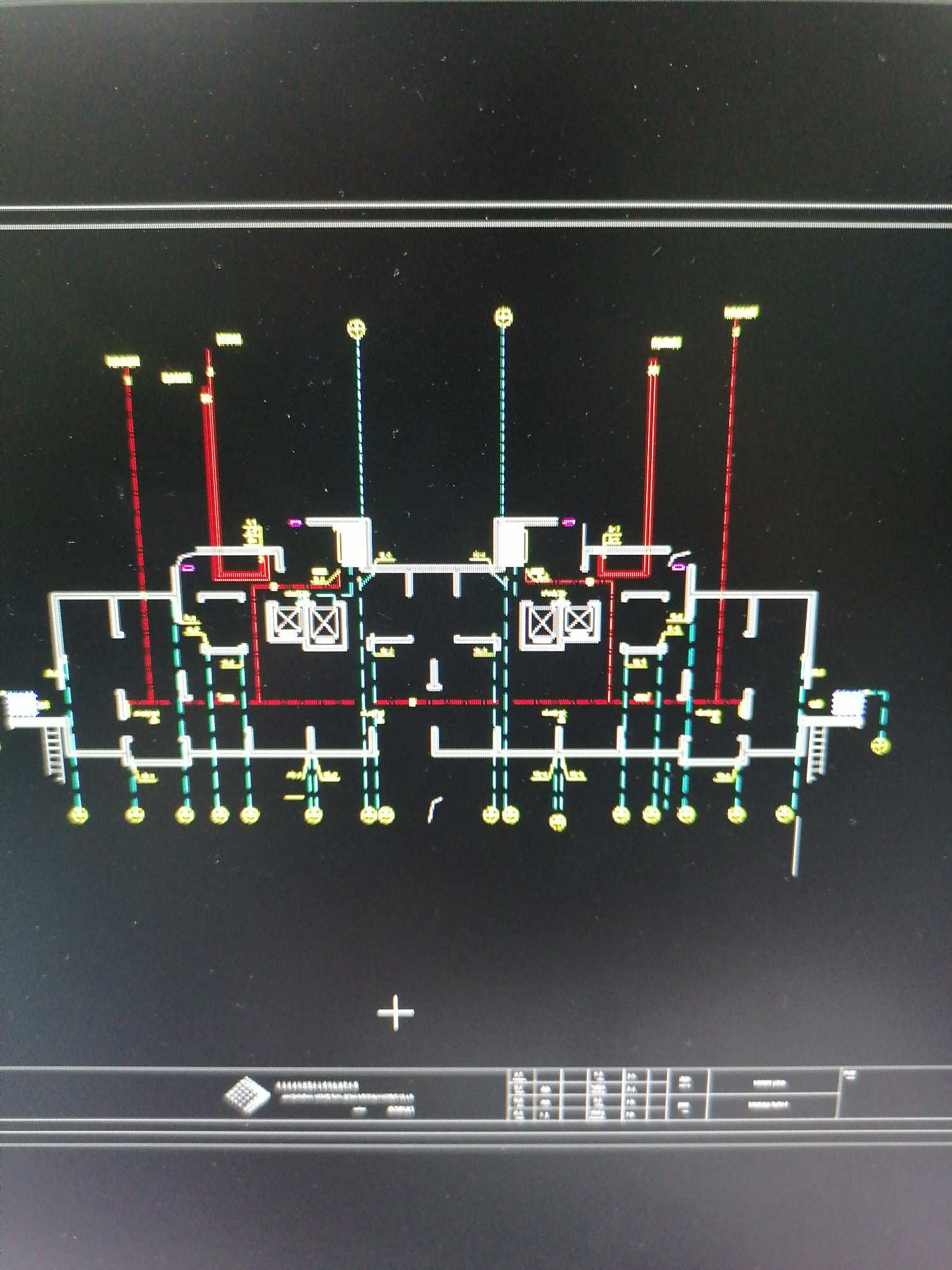

计量软件导入的图纸不全是怎么回事？（上方是计量软件中看到的图纸，下方是CAD看图中看到的图纸）
全部回答
(3)
首答仅用{{minutesHtml}}
-
看看图层有没有全部打开？
2021-01-08 14:10:45
-
首先确认原始图纸打开是否显示正常，若原始图纸本身打开就不显示或显示不全，需联系设计处理；若原始图纸打开正常需要在天正/CAD软件按照如下方法处理：
方法一：若电脑上有安装天正软件，可以用天正软件将图纸转T3格式后导入 。

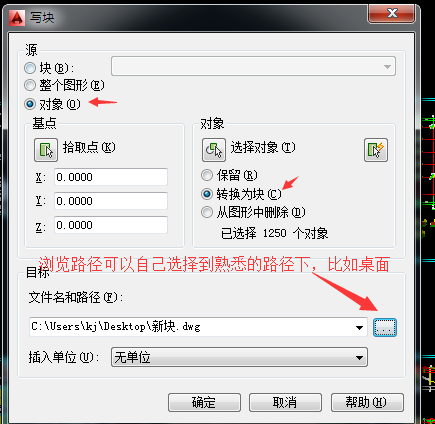

方法二：使用CAD软件将图纸写块后导入，若还是不行，再将写块后的图纸转T3格式。

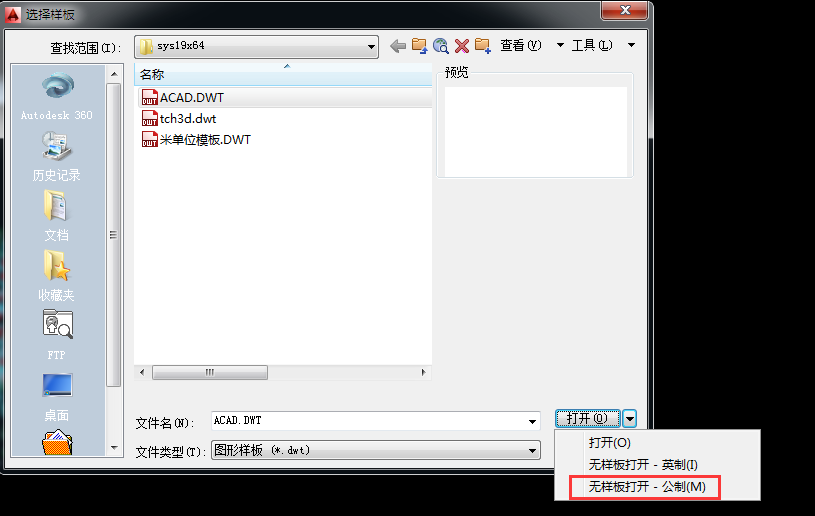

方法三：将图纸复制粘贴到新建的CAD文件中，使用天正打开图纸，框选图纸在命令栏中输入X回车，分解完成之后，框选图纸Ctrl+C复制，点文件---新建---点打开右面的倒三角的无样板打开-公制，Crtl+V粘贴，指定一点，输Z回车，输A回车，输TXDC 保存，把保存后的文件导入软件。如图：
2021-01-08 14:13:27
-
可能是导入图纸的布局不一样 可以尝试添加不同布局的图纸
2021-01-08 14:15:48
