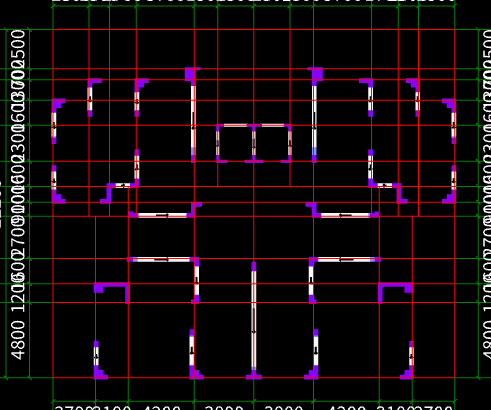

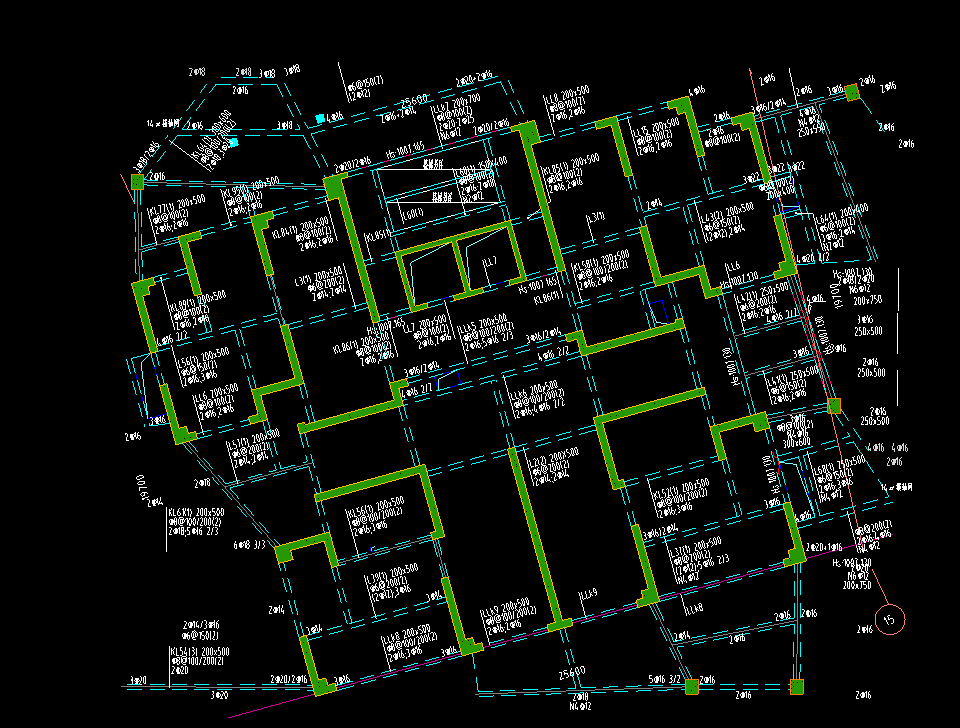

如图，请问怎么把导入的图纸与轴线重合（导入的图纸是斜的）
全部回答
(3)
首答仅用{{minutesHtml}}
-
图纸解锁，。然后全选，旋转
2021-01-08 15:48:16
-
旋转到正交轴网状态，然后移动到同一原点中。
2021-01-08 15:49:33
-
一般先将图纸和轴网定位好，然后再测量角度，再选中图纸，鼠标右键使用【旋转】的功能旋转图纸即可。
备注：若图纸之间的角度已知时，也可先旋转再定位，顺序不影响。
方法：直接使用【定位】的功能将图纸和轴网/底图定位到一起即可。
场景二：图纸和轴网/底图之间有角度导致没有重合。

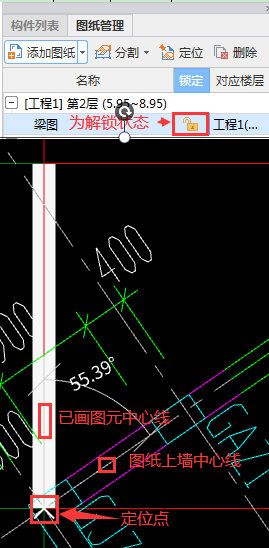

方法：先解锁图纸，然后定位图纸，再点击【角度标注】，鼠标左键分别选择图纸中的某条线和图元中对应的线测量其角度，再选中图纸，鼠标右键使用【旋转】的功能，输入角度回车即可。
场景三：图纸和轴网/底图比例不一样导致没有重合。
方法：将使用【设置比例】的功能处理即可。
首次提交 2021-01-08 15:56:23 最近修改2021-01-08 15:56:24 (修改过1次)
