• 请问如何识别弯头?

    如何识别

    弯头


我来答 收藏  举报

我的答案 答题人必看《优秀回答指南》

提交 取消

asfsdfsadfdsf

补充或更正我的问题

提交 取消

asfsdfsadfdsf

完善我的答案 答题人必看 《优秀回答指南》

提交 取消

asfsdfsadfdsf

全部回答 (3) 首答仅用{{minutesHtml}}

  • 已采纳

    功能键位置:

    简约模式:工程绘制---管线提量---【风管通头识别】

    经典模式:绘制---识别---【风管通头识别】如图:

    答疑解惑

    方法:

    步骤一:在通风管道界面点击【风管通头识别】命令;

    步骤二:左键点选/框选需要识别通头的的风管,右键确定,风管通头即可生成。

    备注:生成通头的条件:1、风管的标高一致 2、风管的系统类型一致,满足以上两个条件才能生成通头。

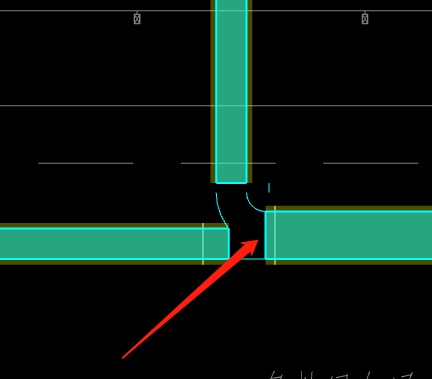

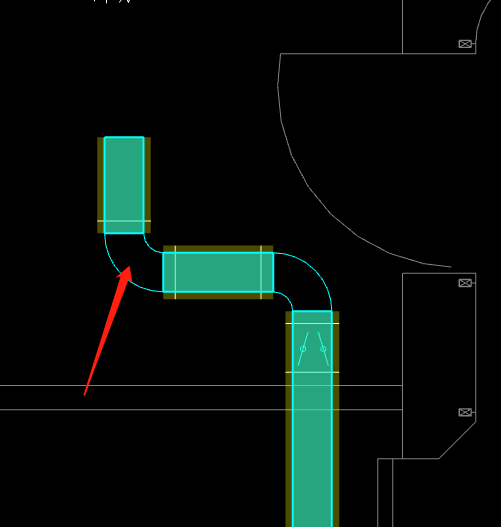

    软件内置的是弧形弯头,和直角弯头一样,只是显示问题,没有量差,通头工程量都是以展开面积计算在与之连接的风管内。


    2021-01-09 15:45:23

  • 风管通头构件下,自动生成通头

    2021-01-09 15:31:31

  • 方法:将风管和设备的标高和系统类型设置一致,通头会自动生

    方法:

    步骤一:在通风管道界面点击【风管通头识别】命令;

    步骤二:左键点选/框选需要识别通头的的风管,右键确定,风管通头即可生成。

    备注:生成通头的条件:1、风管的标高一致 2、风管的系统类型一致,满足以上两个条件才能生成通头。

    首次提交 2021-01-09 15:38:14  最近修改2021-01-09 15:38:14 (修改过1次)
