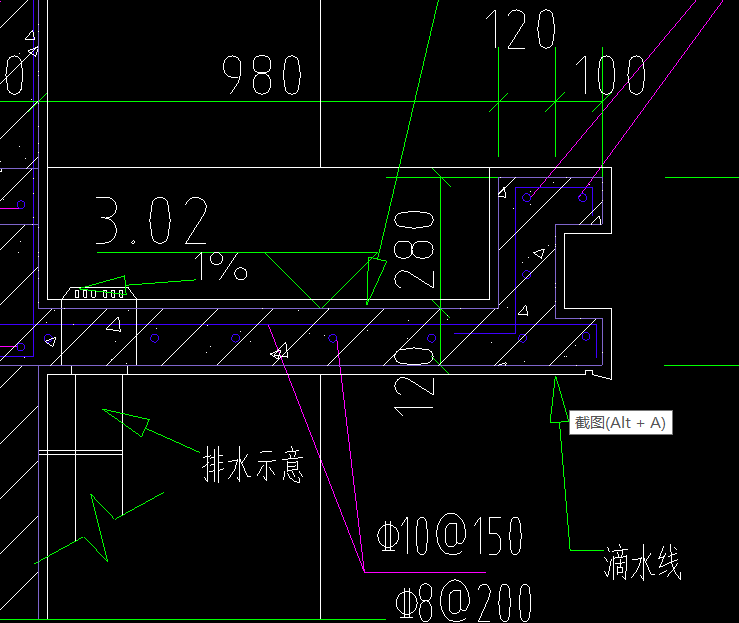

雨棚上面的这块怎么绘制

您好，异形栏板

自定义线/线式异形挑檐/异形栏板/压顶截面编辑钢筋的方法一致。以线式异形挑檐为例：

新建线式异形挑檐---异形截面编辑器中绘制截面形状---在属性列表下的【截面编辑】中绘制纵筋和横筋。

纵筋：选择纵筋，水平/垂直方向，钢筋信息中输入信息，直线/点/三点画弧按照参考线位置绘制；

水平筋/箍筋/拉筋：选择横筋，选择直筋或箍筋，直线/矩形/三点画弧按照纵筋位置绘制横筋。

备注：其中矩形栏板或面式挑檐没有截面编辑功能，钢筋在属性或【其它钢筋】中输入。

如果有帮到您， 采纳+点赞 一下吧^_^您的采纳和点赞就是对我的支持与肯定谢谢！
