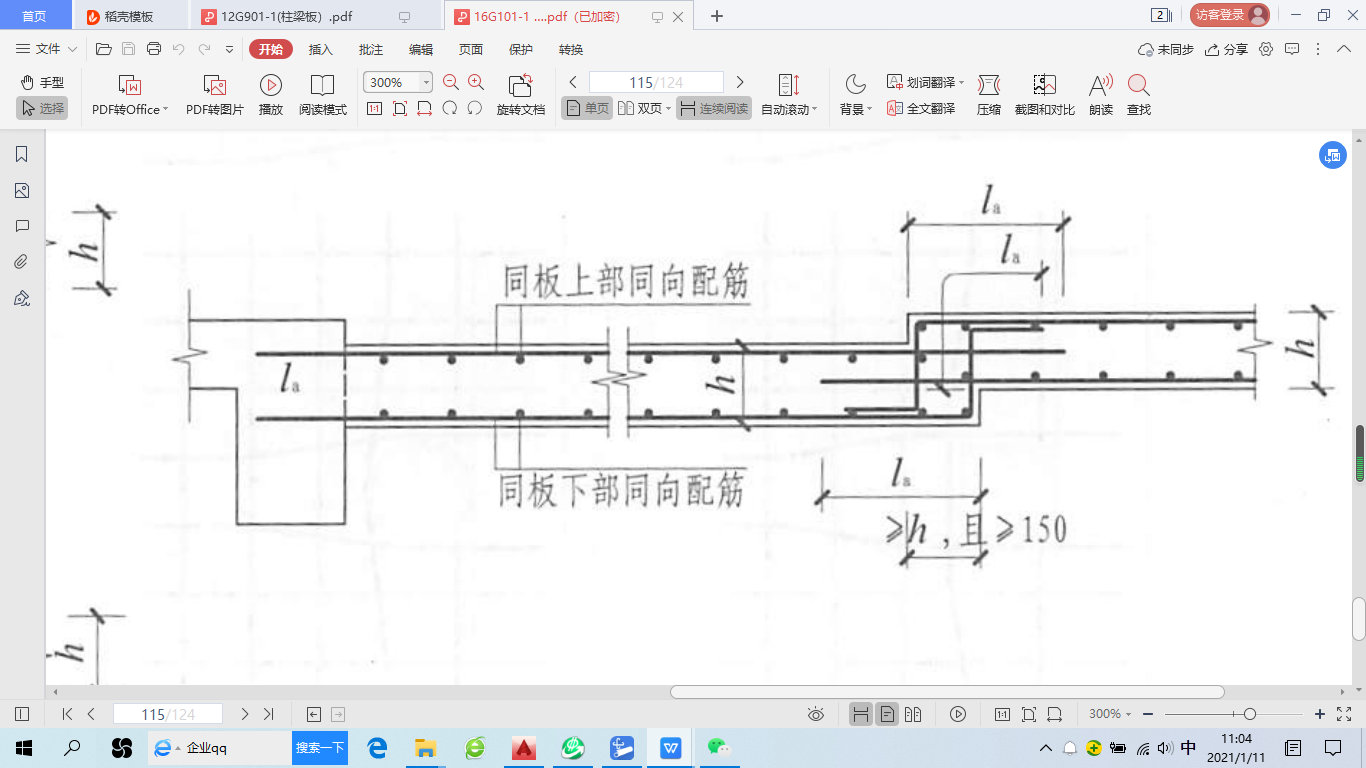

各位老师，这个la底筋深入低板的长度，具体是多长，需要怎么看

各位老师，关于升降板低板底筋或高板面筋弯折长度和弯折后锚固长度怎么算。具体在

哪本图集有说在哪页

人防门框墙门槛

各位老师，请问人防门框墙门槛里的横筋是只要锚入筏板锚固长度就行还是需要伸到筏板底弯折？这个筏板1500mm厚

相邻四组复合箍筋怎么看

这个相邻四组复合箍筋怎么看？各组的图怎么看？请教各位老师！！！2021-12-09 13:49:08 补充这个一组到四组为什么是这种造型？他们和4*4为什么不一样？

底板顶附加遇到集水坑及底遇到下柱墩软件怎么改？

底板非人防底板底筋是断开锚入下柱墩la（附加筋有一半在下柱墩位置按放坡和下柱墩形式一样这个有什么设置改吗？用的筏板主筋绘制的）还有一个就是面筋附加遇到集水坑默认是弯折到集水坑顶面在 la 集水坑截面那个位置计算不到面筋这个怎么改设置？就是不需要锚集水坑顶面，但是集水坑截面怎么改设置不扣集水坑面？

灌注桩问题

下面的灌注桩大样图，不知道设计是抄袭套图的没删掉，还是我压根没看懂？请各位老师指导一下。这个试桩有2个大样，到底选择是选择一个，还是这2者有相互联系需结合使用？我实在想不通，设计想表达的意思？桩基文字说明如下：一、工程概况1、,采用桩承台基础形式,桩型采用泥浆护壁钻孔灌注桩。二、设计基本信息1、本工程地基基础设计等级为甲级,桩基设计等级为甲级。2、灌注桩参数见桩参数一栏表。三、材料说明(一)混凝土1、%%130400灌注桩桩身强度必须达到C35的要求;试桩桩身强度必须达到C40的要求。2、混凝土的保护层厚度为50mm。水下混凝土的配合比和采用的骨料应符合下列规定:水下灌注的混凝土必须有良好的和易性,配合比应经过实验确定并报设计单位审核。坍落度宜为18~22cm; 含砂率宜为40%~45%; 细骨料应尽量采用中砂; 粗骨料可采用碎石,其粒径不得大于钢筋间最小净距的1/3。宜掺加外加剂以改善和易性和缓凝。3、桩基施工时要严格遵守《建筑桩基技术规范》(JGJ 94-2008)、《建筑地基基础设计规范》GB50007-2011《建筑地基基础工程施工质量验收标准》GB50202-2018及有关的施工及验收规范、规定、规程,以确保施工质量和人身安全。4、当桩身处于有腐蚀性的环境时,桩身防腐蚀构造应通过专项论证,并满足GB/T50046-2018《工业建筑防腐蚀设计规范》的相关要求。(二)钢筋1、灌注桩的纵筋和箍筋采用下列等级钢筋:纵筋:HRB400,螺旋箍筋:HPB300钢筋的使用需符合《混凝土结构设计规范》(GB 50010-2010)的有关规定。2、施工单位应呈报所有使用在本工程中的钢筋的出厂报告。报告内容应包含钢筋的化学成分钢筋的使用需符合《混凝土结构通用规范》GB55008-2021的有关规定。及钢筋的屈服应力和极限抗拉强度。3、每车运送到工地的钢筋均至少有两个抽样进行试验,并满足上述要求及相关规范要求。4、所有钢筋的焊接均需满足《钢筋焊接及验收规程》(JGJ 18-2012)的要求。5、当纵筋采用机械连接接头,应满足《钢筋机械连接技术规程》(JGJ 107-2010)的要求。五、施工要求1、桩基应首先进行试桩,待试桩进行静载试验并满足设计要求后方可进行工程桩的施工。工程桩的施工工艺应与试桩施工工艺一致。抗压静载荷试验终压值分别为:ZH1为7000KN;数量在同一条件下抗压桩及抗拔桩分别不应少于3根,且分别不宜少于总桩数的1%,充盈系数不得小于1.1。2、所有灌注桩的施工均需由相应资质并有类似工程施工和检测经验的单位来完成。在施工和检测过程中均需由政府部门资格认可的桩基监理工程师和独立的质检机构全程监督,并保障桩基施工和检测的可靠性。3、施工方应在施工前提供施工方案和施工组织设计,并由设计单位审查,通过后方可施工。施工过程中应定期向有关部门汇报工程进展情况。所有隐蔽工程必须经过主管监理验收后方可进行下一步施工。4、施工前应复核测量基准线及水准基点,并在施工过程中妥善保护。5、灌注桩的施工应满足《建筑桩基技术规范》JGJ 94-2008中第6章的要求。6、护壁可采用钢套筒护壁以免场地砂层和卵石层处易产生塌孔和掉块现象,同时注意控制孔底的沉渣厚度。7、孔深度必须保障达到设计要求的深度,并进行清孔,摩擦型桩的孔底沉渣厚度<100mm,端承型桩的孔底沉渣厚度<50mm。8、水下浇灌混凝土,宜采用与桩身相同混凝土标号的预制混凝土隔水栓。混凝土初灌量应能保障混凝土灌入后,导管埋入混凝土深度不小于1米,混凝土初灌量应通过计算确定,有地下水时水下灌注混凝土应掺外加剂。9、应控制最后一次灌注量,超灌高度不小于1米,凿除泛浆后必须保证暴露的桩顶混凝土强度达到设计等级。桩保护层厚度为50mm。10、成孔过程中场地严禁堆载,大型机械需避开桩孔运行,成孔完毕应尽快清孔,验槽。相关工作完毕后尽快浇筑。挖孔施工时应采取有效措施降低地下水位和做好排水工作。成孔达到设计深度后,孔口应予保护,并做好记录。11、成孔完毕,须经勘察、设计、监理、质检等有关部门检验,并经确认持力层已达到设计要求后,清除浮物和松散岩体、泥土等,经验收合格后,方可进行浇注混凝土。桩的设计长度如与实际开挖情况不符时,请及时通知勘察、设计人员另作调整。施工单位必须按规定对每一根桩做好施工记录,并留混凝土试件,做出试压结果。12、终孔时,应由勘察单位检验桩底下5米深度范围内有无空洞、破碎带、软弱带、软弱夹层等不良地质条件。13、桩基施工过程中应提交或备查以下资料: 1)桩位测量放样平面,灌注桩施工记录及桩的井径曲线。2)材料检验结果,包括钢筋拉伸试验结果,水下混凝土的配合比,混凝土试块强度等 3)质量评定书14、灌注桩成孔施工的允许偏差应满足《建筑桩基技术规范》JGJ 94-2008表6.2.4的要求15、本工程按常温施工季节设计,未考虑冬雨季施工及工程越冬。冬季施工措施由施工单位专门处理,工程跨年度有关技术问题的处理应由施工、监理单位按国家及地方有关施工技术规程执行。16、未明确的内容应按现行国家相关规范、规程、标准及图集执行,并与设计单位联系确认。17、当现场情况与设计图纸不符时,应及时通知设计单位,严禁擅自处理。六、工程桩验收试验要求1、试桩相关的检测内容包括:成孔质量检测(孔径曲线、孔底沉渣、充盈系数),静荷载试验,桩身混凝土质量检测(低应变、超声波、或钻孔取芯)等。2、成孔质量检测。检测单位需对所有试桩进行成孔曲线、孔底沉渣、充盈系数的测试。3、静载荷试验。载荷试验设备的加载能力不得小于加载试验最大加载值要求,并宜留有适当余量(不小于10%)。现桩基布置为按照堆载法布置,若需采用锚桩法,请及时通知设计修改设计。4、单桩抗压静荷载试验加载采用慢速维持荷载法并应按《建筑桩基技术规范》(JGJ94-2008)和《建筑基桩检测技术规程》(JGJ106-2014)中有关要求进行。5、静载荷试验需待桩身及桩帽混凝土强度达到设计强度后方可进行,施工时应做好同条件养护试块以确定桩身强度。试桩不得加载至破坏,抗压桩极限加载值分别为:ZH1为7000KN,静载荷检测前应采取有效措施消除有效段桩顶标高以上土层对桩身侧阻的影响。6、工程桩基承载力检测要求:不少于总桩数的1%,且不少于3根桩做慢速维持荷载法静荷载试验。7、桩身完整性检测:桩身完整性检测采用低应变动测法,检测数量不少于总桩数的30%,且不应少于20根。所有静载荷试验桩均应进行低应变动测,每片混凝土剪力墙下及每个柱下承台下不少于1根。动测报告应包括波形曲线、质量评价、缺损程度以及所在部位。对于静载荷试验桩加载之前和之后均需测试。对桩身质量有疑问的桩应采用钻芯法补充检测,8、检测单位应根据成孔质量检测、静载荷试验、桩身混凝土质量检测等测试内容与要求制定详尽的方案,且须加大检动测数量。经各方认可后实施。
