GTJ2021弧形梁怎么画
全部回答
(5)
首答仅用{{minutesHtml}}
-

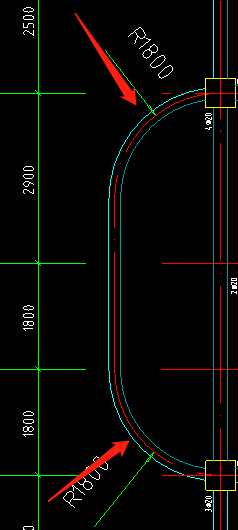

场景一：当弧形梁给出半径时，绘制梁时，使用“圆”，勾选半径，输入半径值，点画到对应建模界面即可。如图：

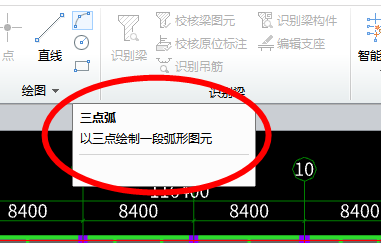

场景二：当弧形梁未给出半径时，在梁的建模界面---采用【三点画弧】捕捉弧形梁的起点、中点、终点进行绘制。
备注：若捕捉不到点，可以先绘制辅助轴线，或者使用shift+鼠标左键绘制即可。
2021-01-12 12:37:11
-
2021-01-12 12:39:42
-
三点弧画
2021-01-12 12:40:28
-
有CAD图可以直接识别。如果识别错误，可以用三点画弧功能进行绘制。
2021-01-12 12:53:15
-

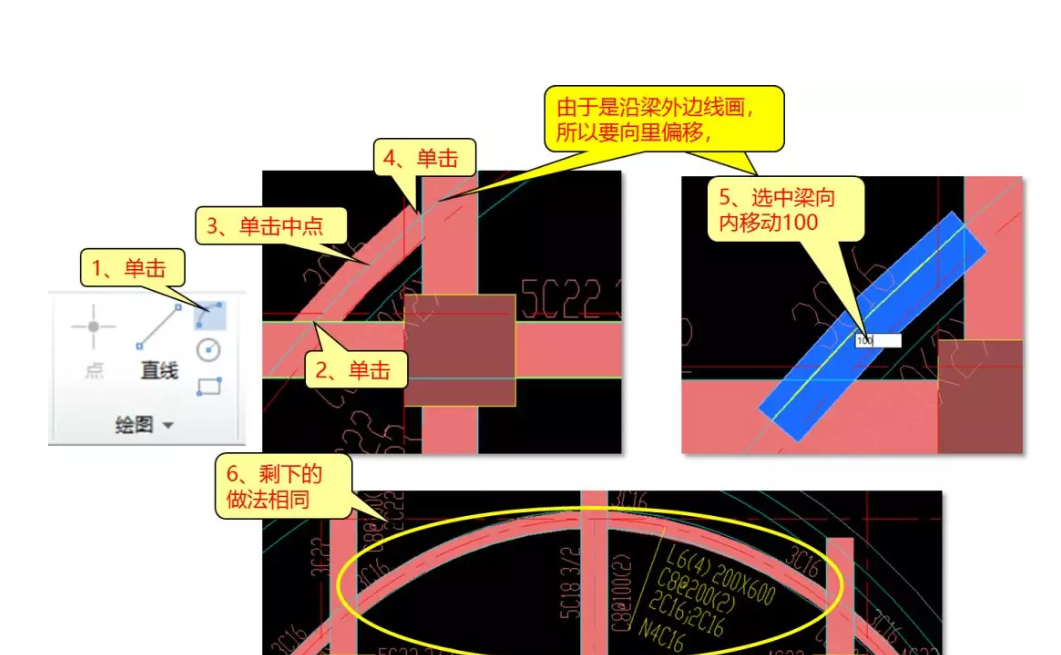

采取手工绘制的方法，利用软件提供的三点画弧功能画图，附操作流程如下所示:
2021-01-12 12:57:42
