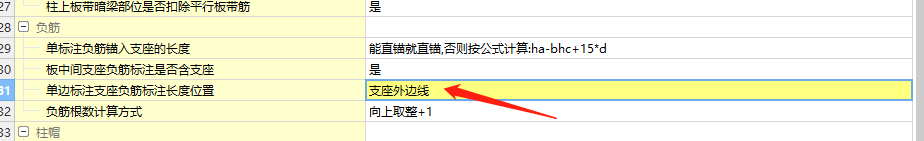

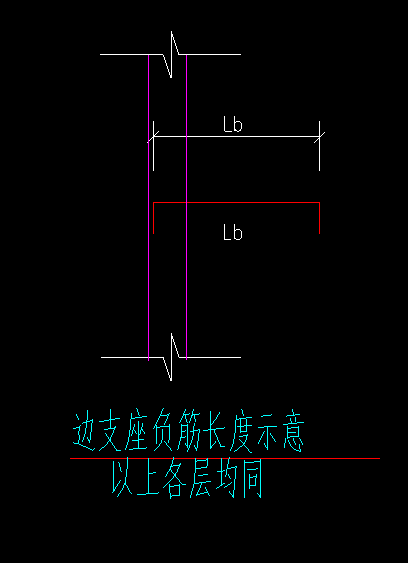

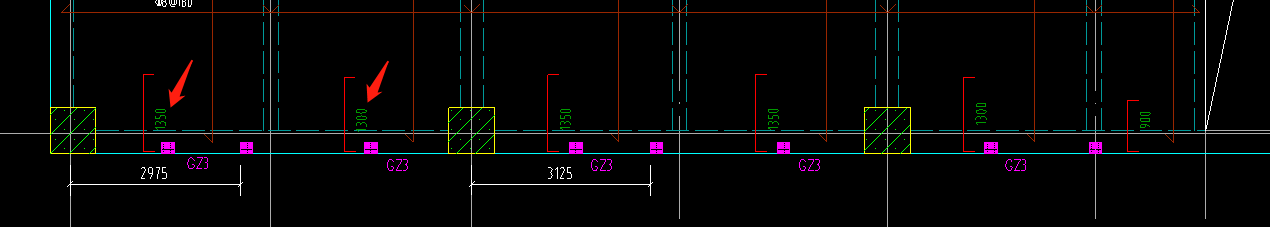

如图所示的负筋 我的设置对吗

您好，对的，选择支座外边线

软件中的“负筋标注位置”是指板/筏板负筋平直段的长度在支座内的标注位置，不包括弯钩的长度，用来确定板负筋应该从支座中心线开始标还是支座内边线等位置开始标注；

板负筋的标注位置要依据图纸来确定。标注位置不同，会影响负筋净长的计算，因此在输入负筋伸入板内长度时，需要考虑属性中的相关信息的选择。

对于单边标注的负筋来说，支座内边线，支座中心线，支座轴线，支座外边线，负筋线长度都会影响到负筋长度的计算（净长=左/右标注长度-在支座内的标注长度）；

双边标注的负筋也是一样的，是否含支座宽同样会影响到负筋长度的计算（标注含支座宽时，净长=左标注长度+右标注长度-支座宽，标注不含支座宽时，净长=左标注长度+右标注长度）。
