老师们好，安装电气识图问题请教，谢谢！

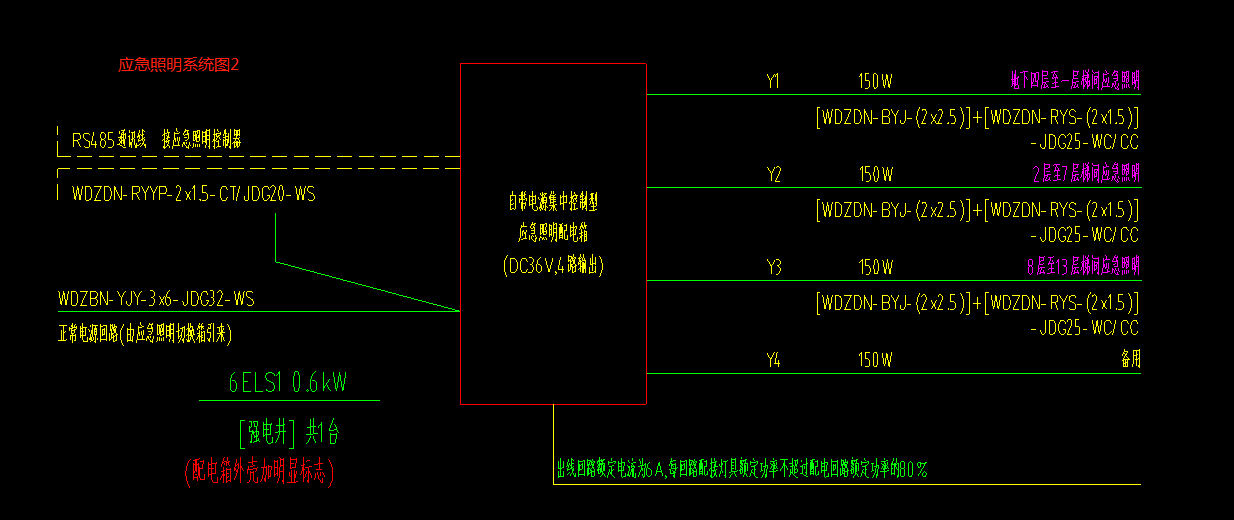

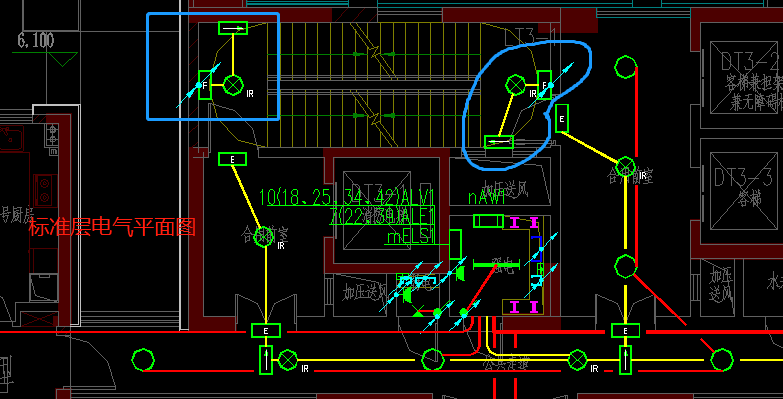

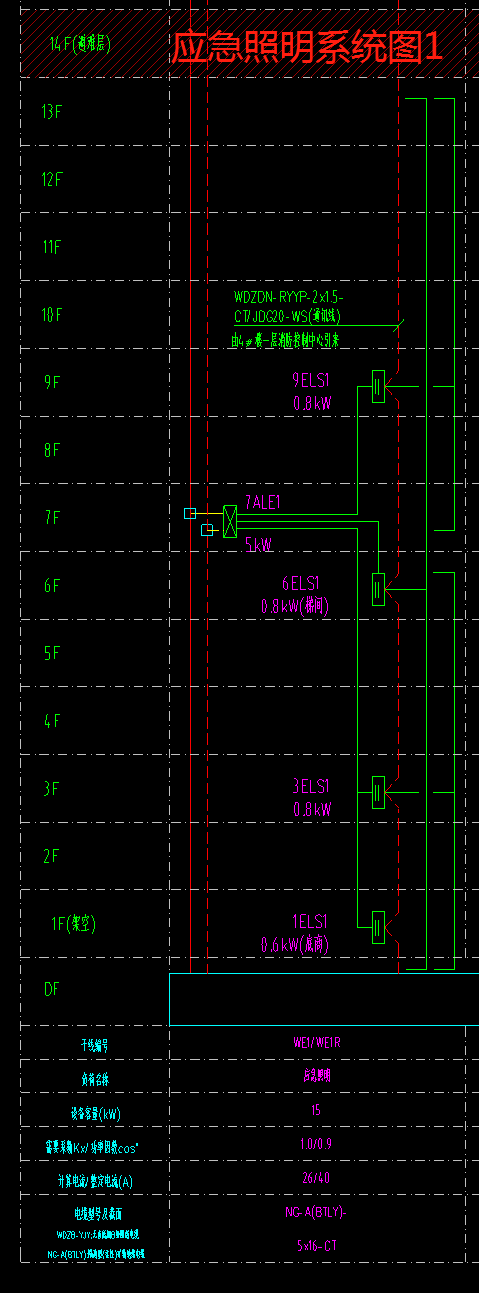

1、从系统图2得知，6ELS1出来Y1-Y3三条回路管1~13层梯间应急照明，Y4备用；假如标准层电气平面图是六楼，那么走线是从6ELS1至6层左右梯间照明设备（标准层电气平面图），然后在楼层指示灯这里向上向下往其他楼层吗，因为平面图没有画出6ELS1到梯间照明设备间线的走向，请问这个现场实际平面走线怎么走，能大致画一下吗？

2、梯间应急照明采用2种电缆，（见系统图2，标准层电气平面图），是左右梯间分开穿线了吗？

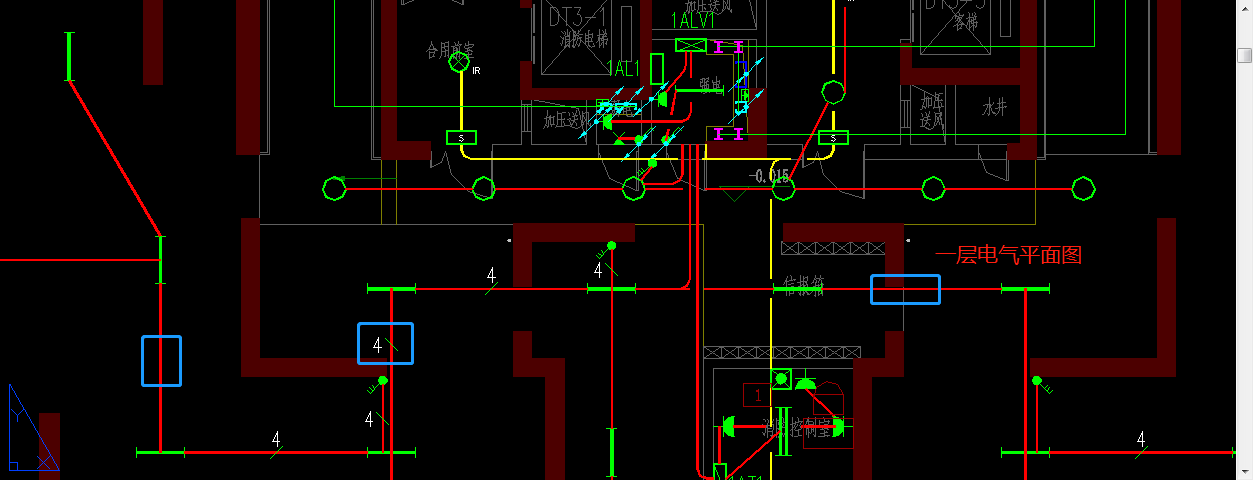

3、一层电气平面图中蓝色框的/4是什么意思，为什么有的线上有，有的没有？

2021-01-17 13:35:07 补充
