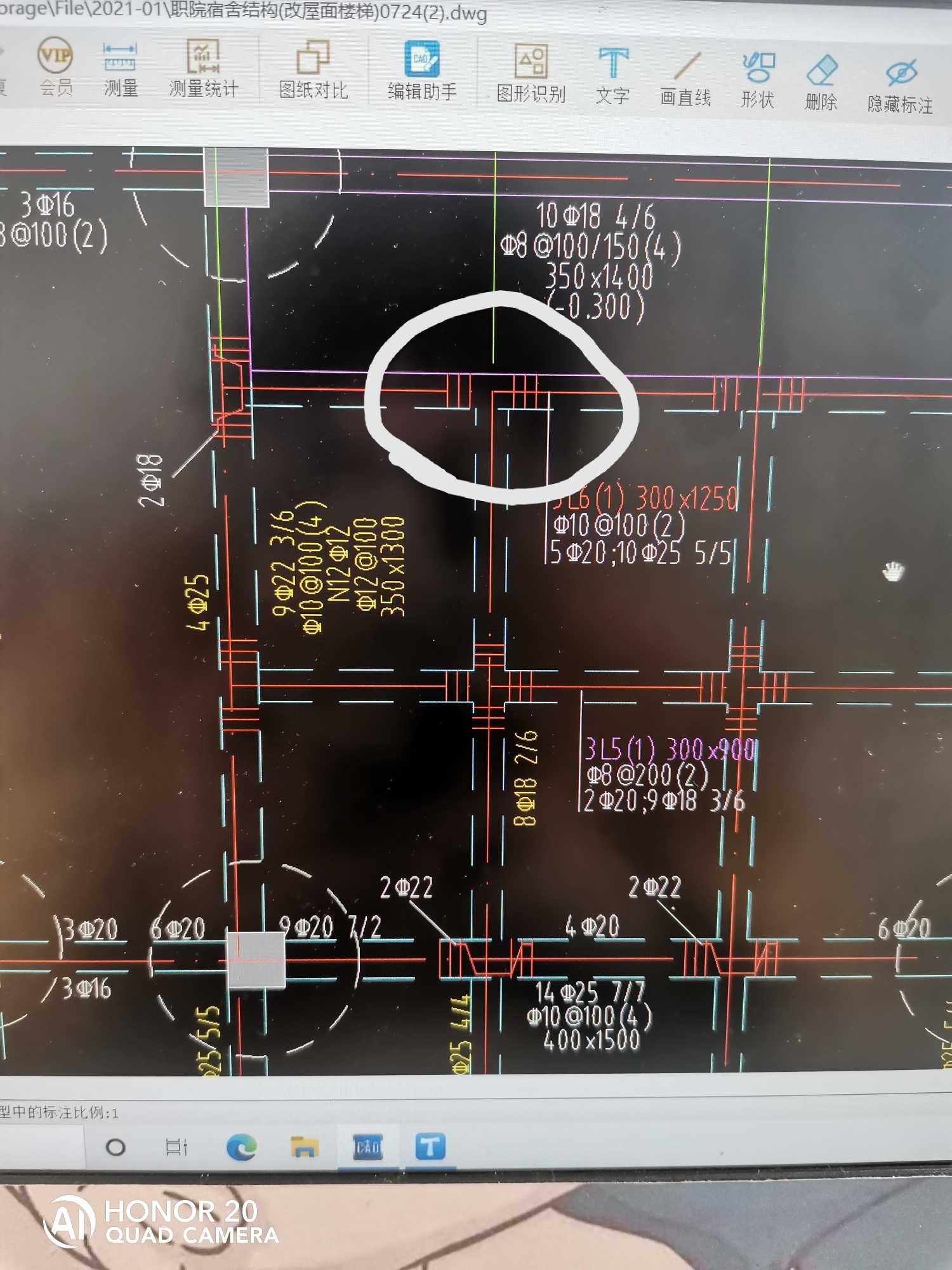

图纸上这个符号是什么意思？是吊筋吗？它的标注怎么找？
全部回答
(3)
首答仅用{{minutesHtml}}
-
已采纳
你画圈的是次梁加筋的箍筋，不是吊筋，你画圈左边的和垂直的那根梁，和这个一样每侧三个竖线，但是里面有个弯折的钢筋2C18的，那个才是吊筋
你在软件里点自动生成吊筋，然后在次梁加筋的位置输入6软件就自动生成附加筋了
2021-01-17 14:10:03
-
主次梁相交的 附加的箍筋 2c22是吊筋 用生成吊筋解决
框架梁可以点击【生成吊筋】功能自动生成吊筋和次梁加筋。
主、次梁绘制完成后，在梁的【建模】界面的“梁二次编辑”中选择【生成吊筋】，然后再选择生成位置、设置钢筋信息和生成方式，其中次梁加筋的根数是两侧总共的数量，然后点击确定即可生成。
备注：软件生成方式分别有“选择图元”和“选择楼层”。选择图元：在楼层中选择需要生成吊筋的梁，右键确定。选择楼层：则在右侧选择需要生成吊筋的楼层，该楼层中所有的梁均生成吊筋。
基础梁/连梁无法自动生成吊筋/次梁加筋，变通处理方法如下：
基础梁如何自动生成吊筋/次梁加筋？
连梁如何自动生成吊筋/次梁加筋？
2021-01-17 14:07:30
-
垂直或者水平的线是附加箍筋的标志线，吊筋只有局部的有2C22。说明里看看附加箍筋是要求的
首次提交 2021-01-17 14:09:44 最近修改2021-01-17 14:09:44 (修改过2次)
