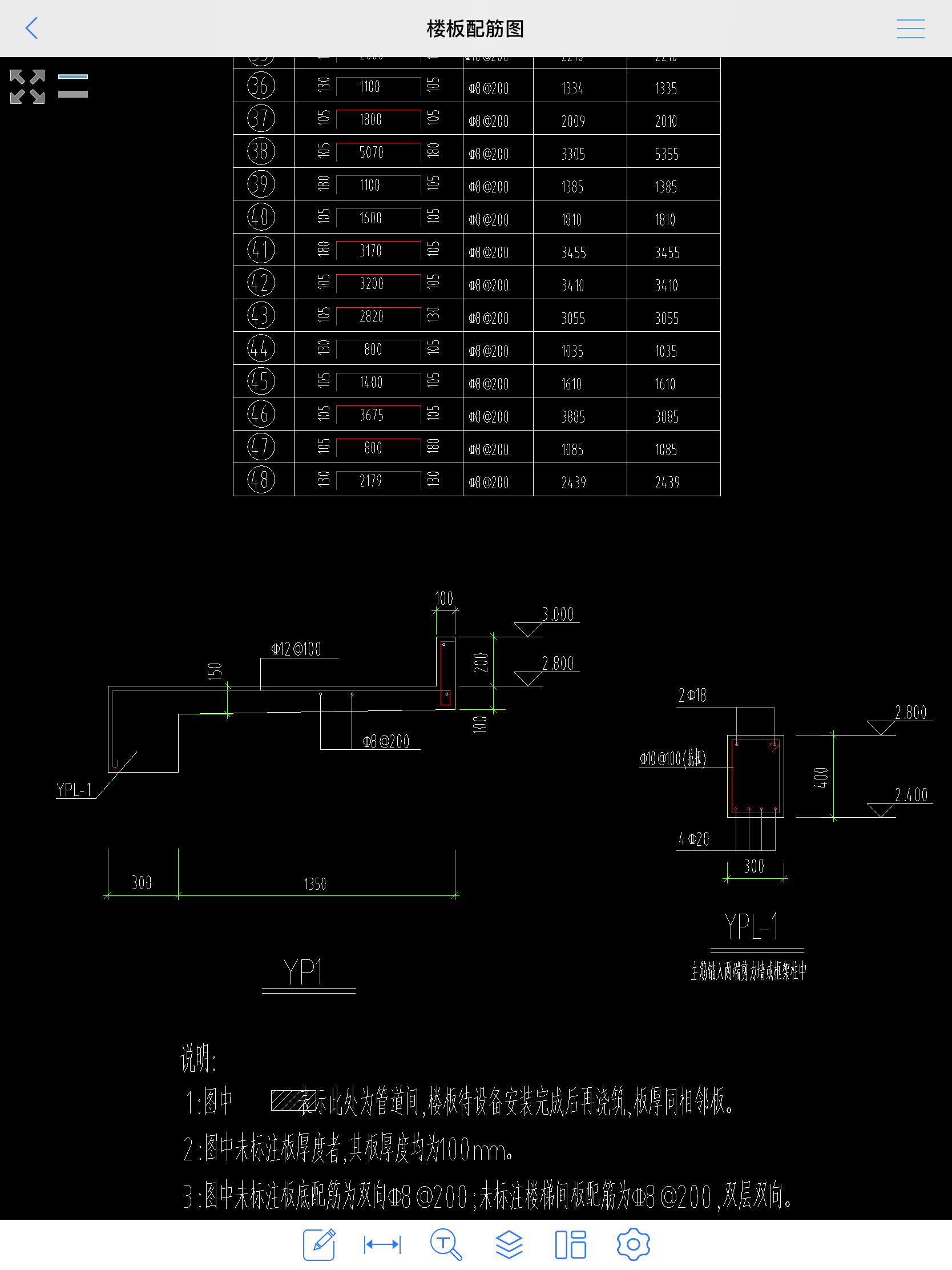

请问以下这个雨棚怎么画，具体一些（gtj2018）
全部回答
(2)
首答仅用{{minutesHtml}}
-
已采纳
您好，YPL用梁定义即可
剩下的用异形挑檐处理

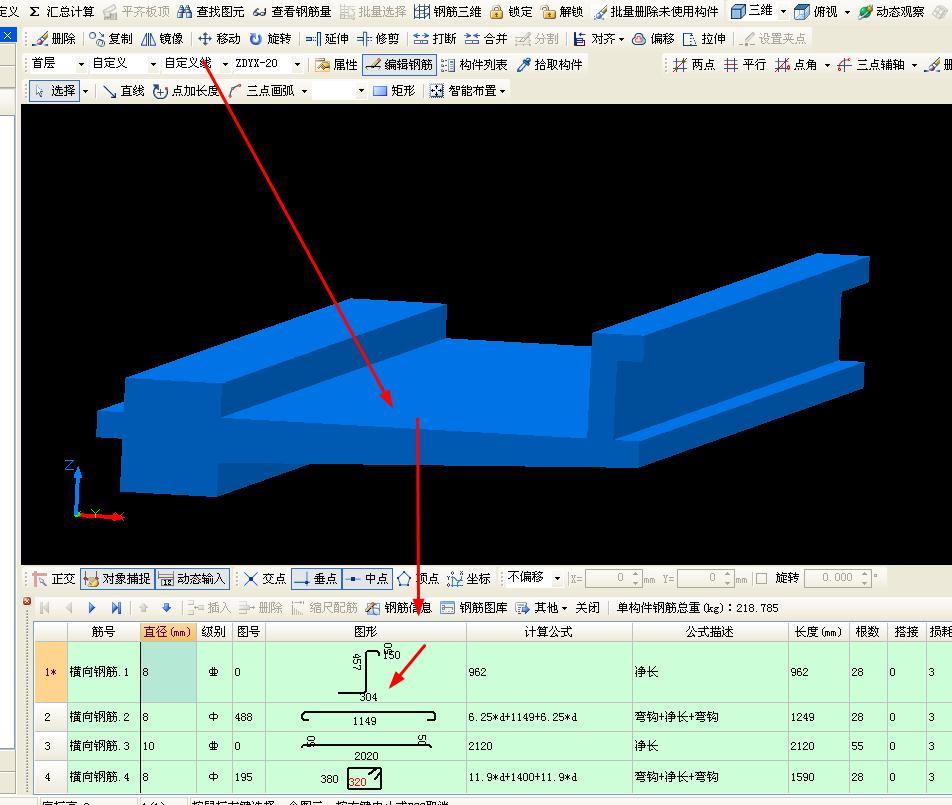

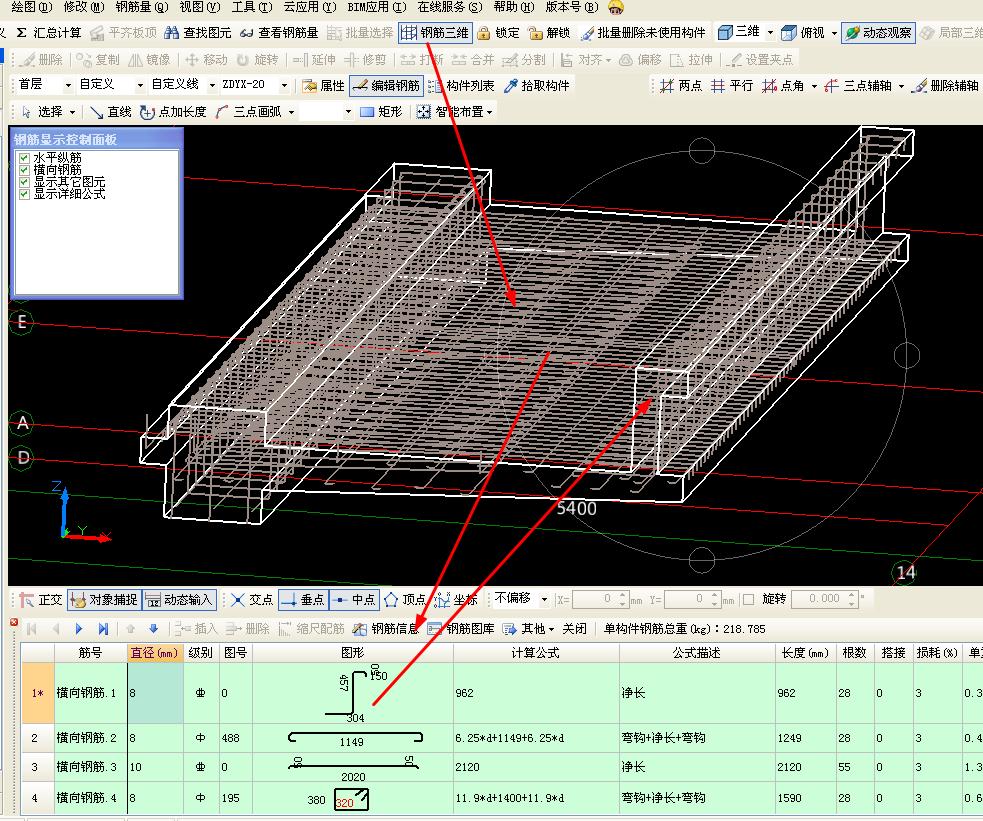

自定义线/线式异形挑檐/异形栏板/压顶截面编辑钢筋的方法一致。以线式异形挑檐为例：
新建线式异形挑檐---异形截面编辑器中绘制截面形状---在属性列表下的【截面编辑】中绘制纵筋和横筋。
纵筋：选择纵筋，水平/垂直方向，钢筋信息中输入信息，直线/点/三点画弧按照参考线位置绘制；
水平筋/箍筋/拉筋：选择横筋，选择直筋或箍筋，直线/矩形/三点画弧按照纵筋位置绘制横筋。
备注：其中矩形栏板或面式挑檐没有截面编辑功能，钢筋在属性或【其它钢筋】中输入。
异形挑檐的绘制视频：https://jzkt.fwxgx.com/front/playkpoint/5943，打开链接后点击【异形挑檐处理】查看。
如果有帮到您， 采纳+点赞 一下吧^_^您的采纳和点赞就是对我的支持与肯定谢谢！
2021-01-25 16:55:18
-

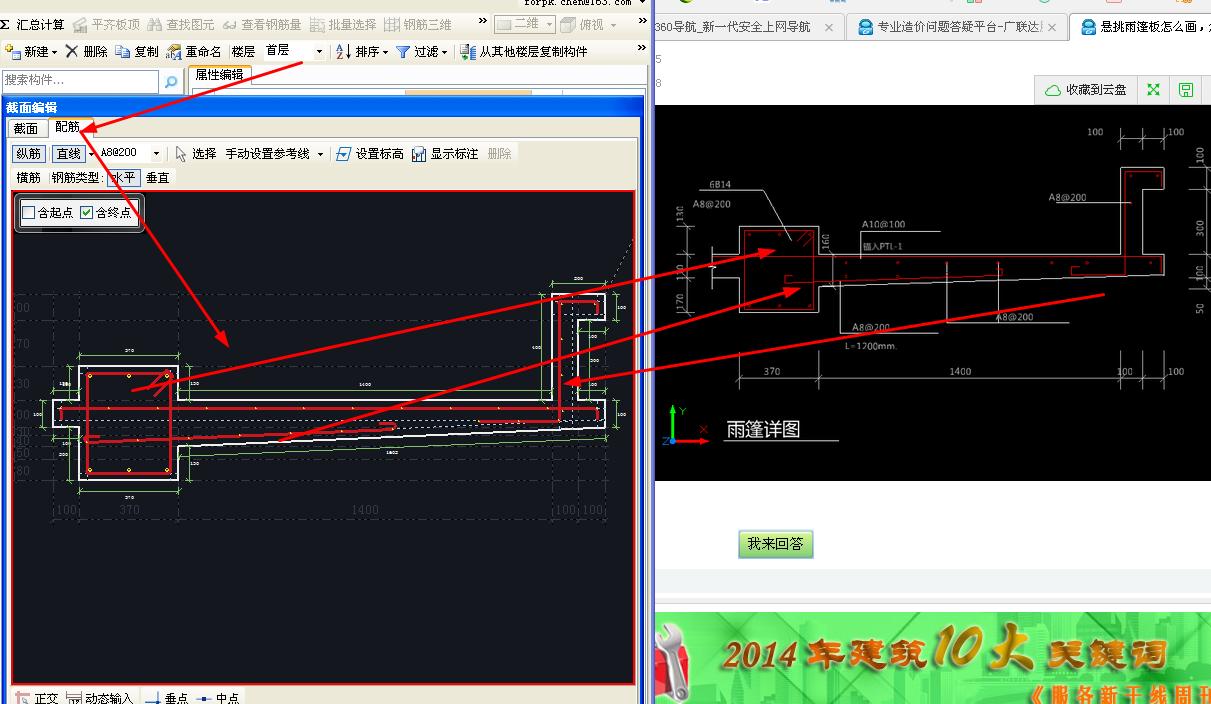

例如下图方法，自定义线画。
2021-01-25 16:55:12
