这句话的意思不太理解
2021-01-31 10:36:06 补充

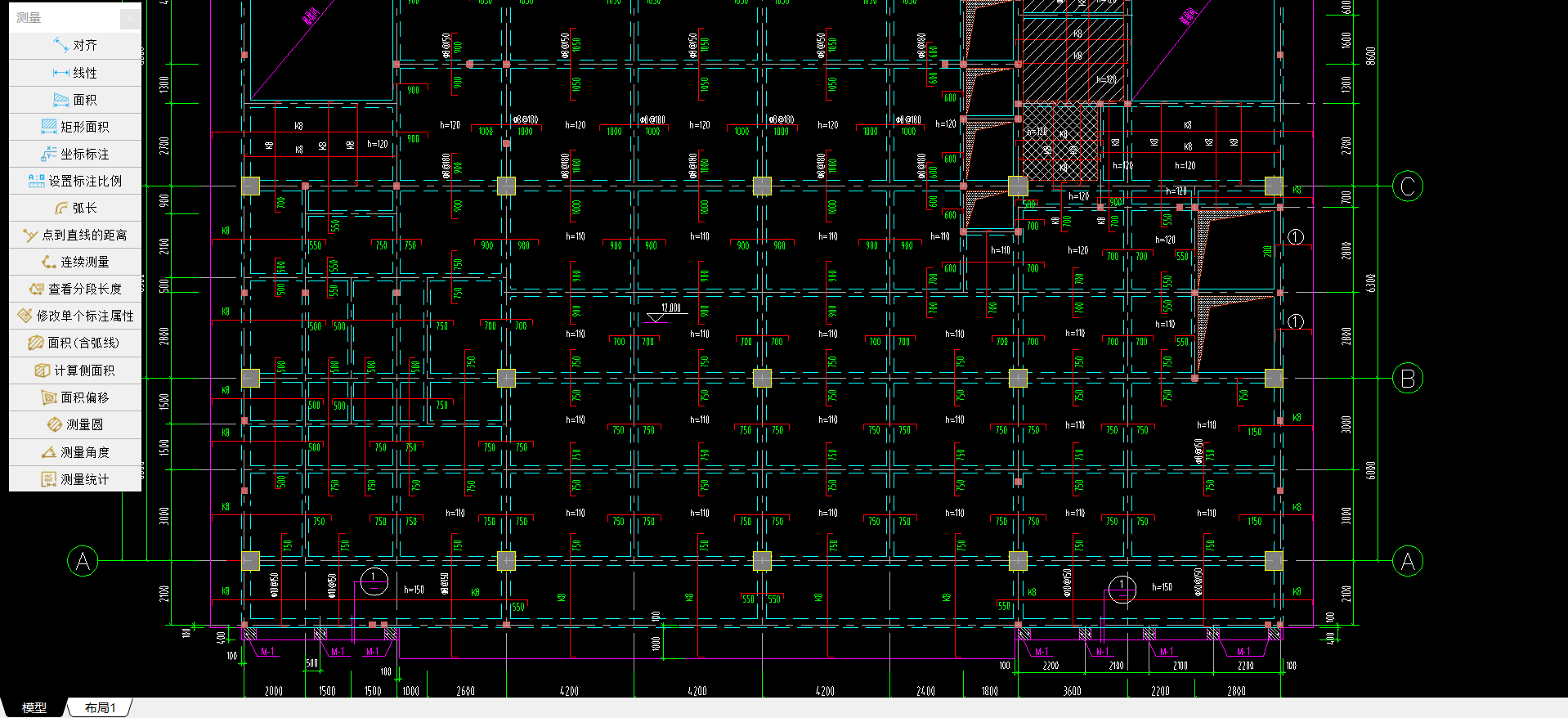

板负筋已绘制，如何理解这句话去绘制板受力筋
全部回答
(3)
首答仅用{{minutesHtml}}
-
已采纳

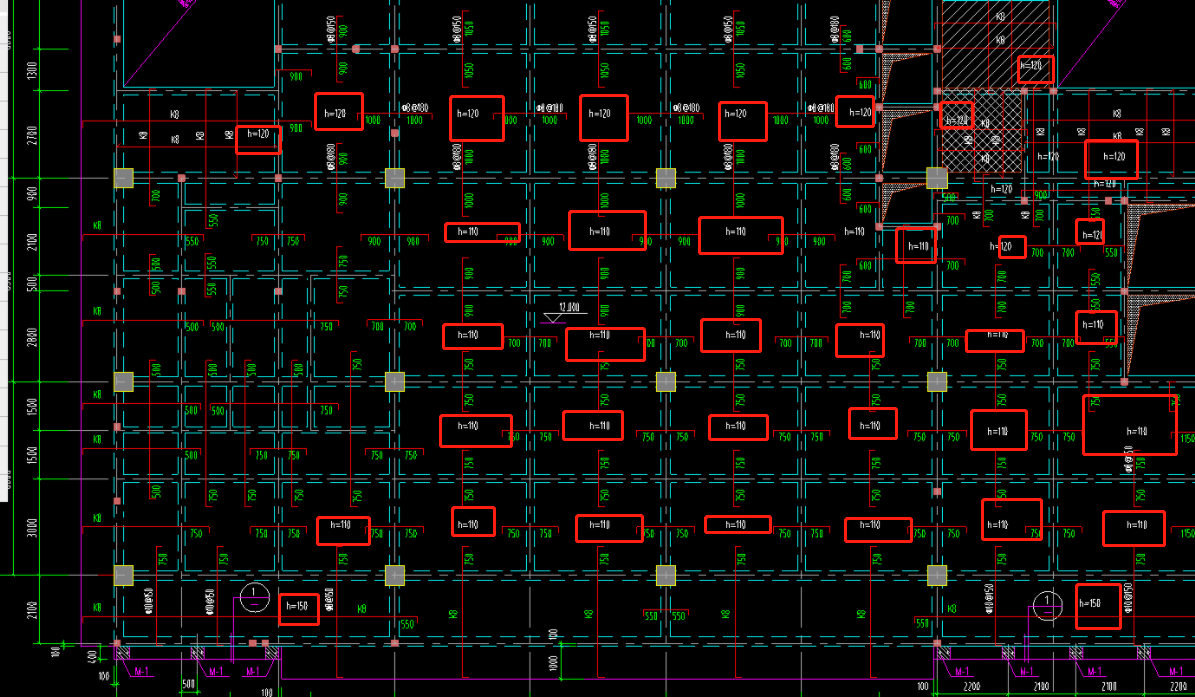

您好，除了带板厚标注的板其他的都是100厚，钢筋型号都是c8-200双网双向
还有下边那句100.110下部钢筋c8-200双向
120.的是c8-180 150 的是c8-150
还有K8 ,M8 ,结合图纸给出的信息自己找，不一一解释了

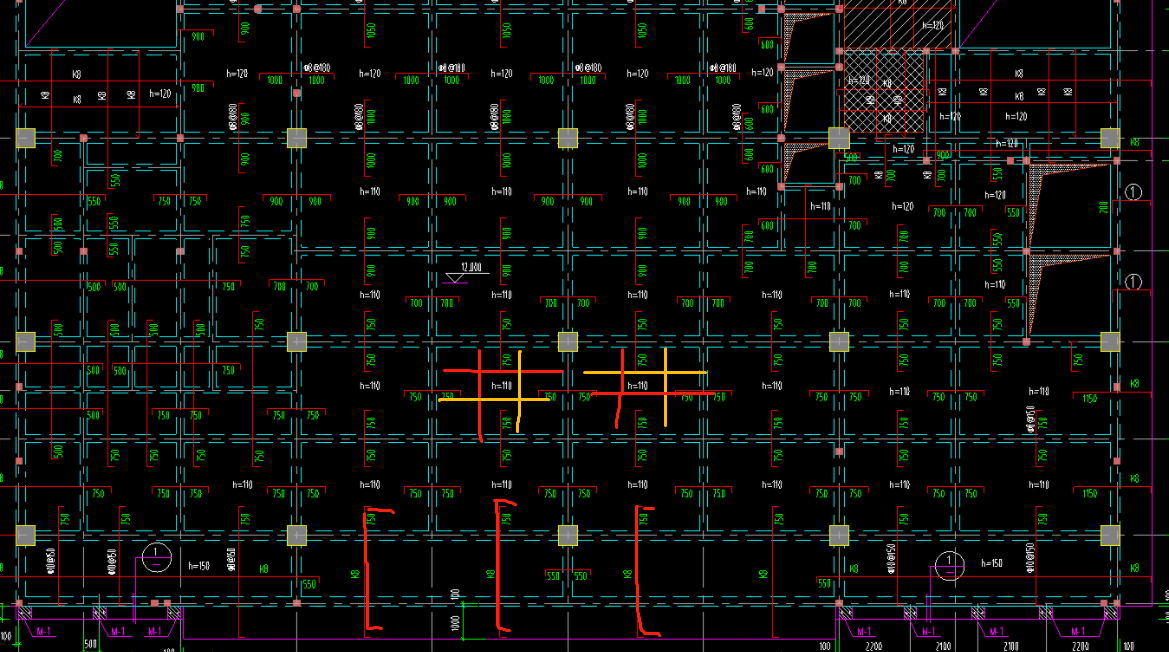

图纸上标注的跨板受力筋和面筋底筋就手动识别上去，板未标注的按说明上边的来
如果有帮到您， 采纳+点赞 一下吧^_^您的采纳和点赞就是对我的支持与肯定谢谢！
首次提交 2021-01-31 10:31:30 最近修改2021-01-31 10:31:30 (修改过1次)
-
你好：这是3层顶板的配筋。首次提交 2021-01-31 10:30:51 最近修改2021-01-31 10:30:51 (修改过1次)
-

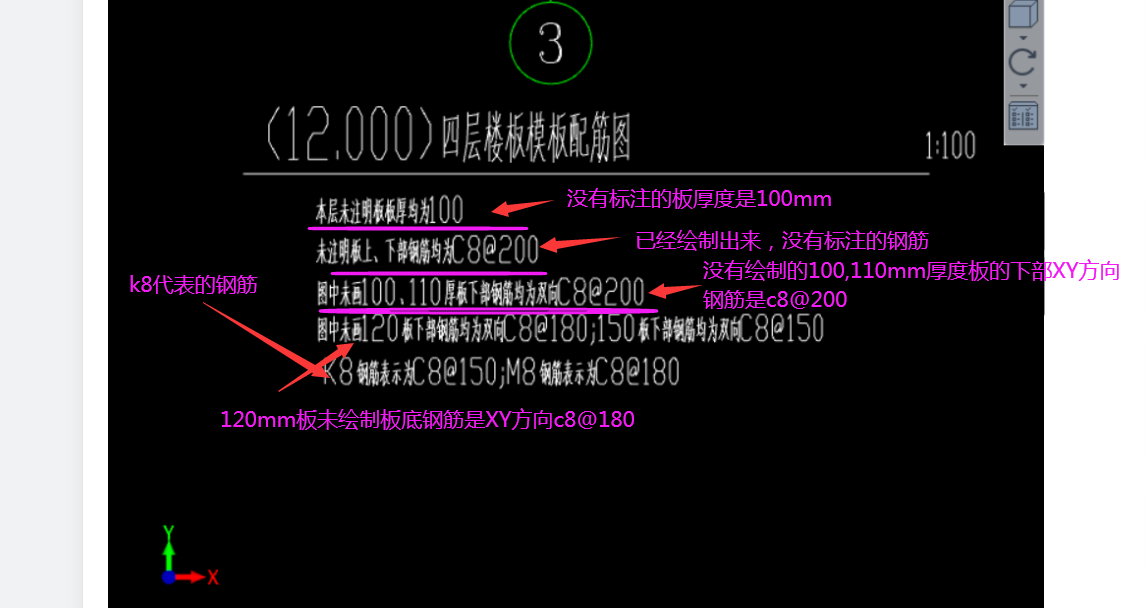

本层未注明的板厚均为100【图上有注明的按注明】
未注明板的底筋及面筋均为C8-200【图上有注明的按注明】
板厚为100、110的板底筋，图上未画出的均为C8-200，纵横方向设置
板厚为120的板底筋，图上未画出的均为C8-180纵横向设置；板厚150的板底筋，图上未画出的均为C8-150纵横向设置；
K8代号表示：C8-150；M8代号表示C8-180，各点按图纸对应设置可以
2021-01-31 10:45:26
你好：这是3层顶板的配筋。
