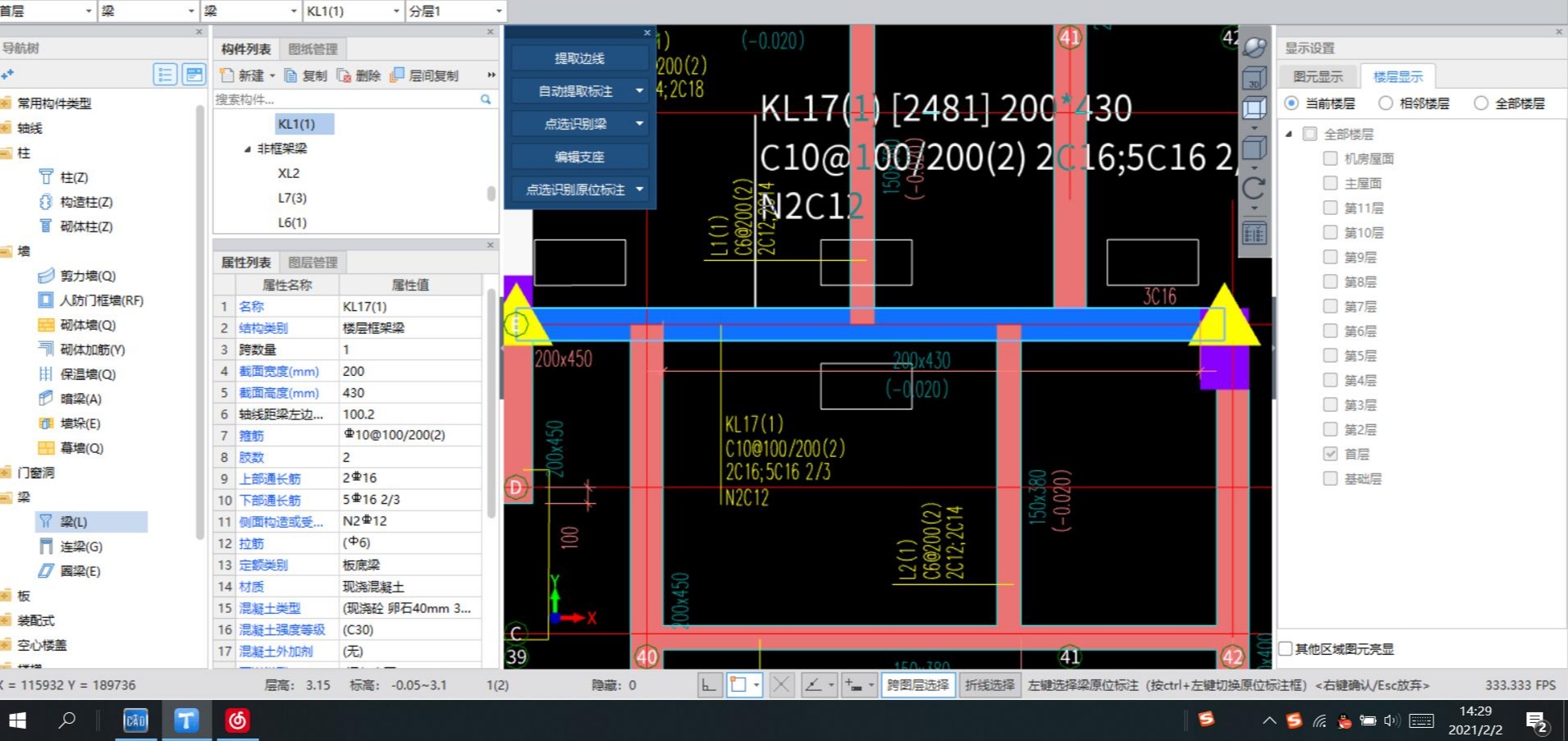

梁只有一跨。有两个规格的尺寸。是把梁分成两跨还是取中间值
全部回答
(4)
首答仅用{{minutesHtml}}
-
已采纳
您好，打断

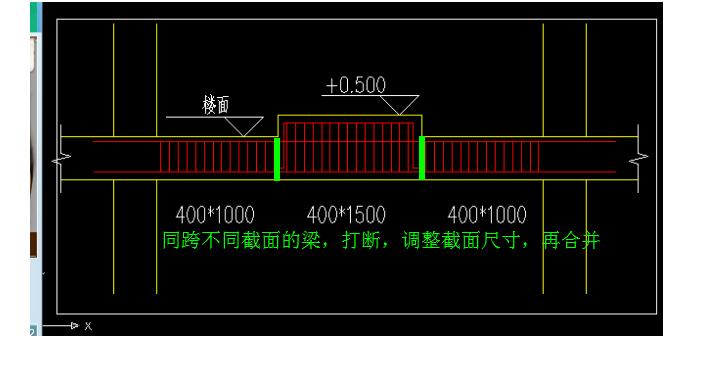

方法：在梁绘图界面，选中梁图元---右键---打断，然后鼠标左键在属性不同的位置点一下，打断之后，选中梁图元在原位标注中修改截面尺寸和标高，修改好了之后，选中两个梁，右键合并即可。如图：
如果有帮到您， 采纳+点赞 一下吧^_^您的采纳和点赞就是对我的支持与肯定谢谢！
2021-02-02 14:34:39
-
先打断梁，设置各自的截面，然后合并梁的方法。
首次提交 2021-02-02 14:34:32 最近修改2021-02-02 14:34:32 (修改过1次)
-
只有20可以忽略
2021-02-02 14:35:30
-
先按某一尺寸定义并全跨绘制——在不同截面交接位打断——选择不同截面的那段修改属性内的尺寸——再用合并功能合并设置看看
2021-02-02 14:39:03
