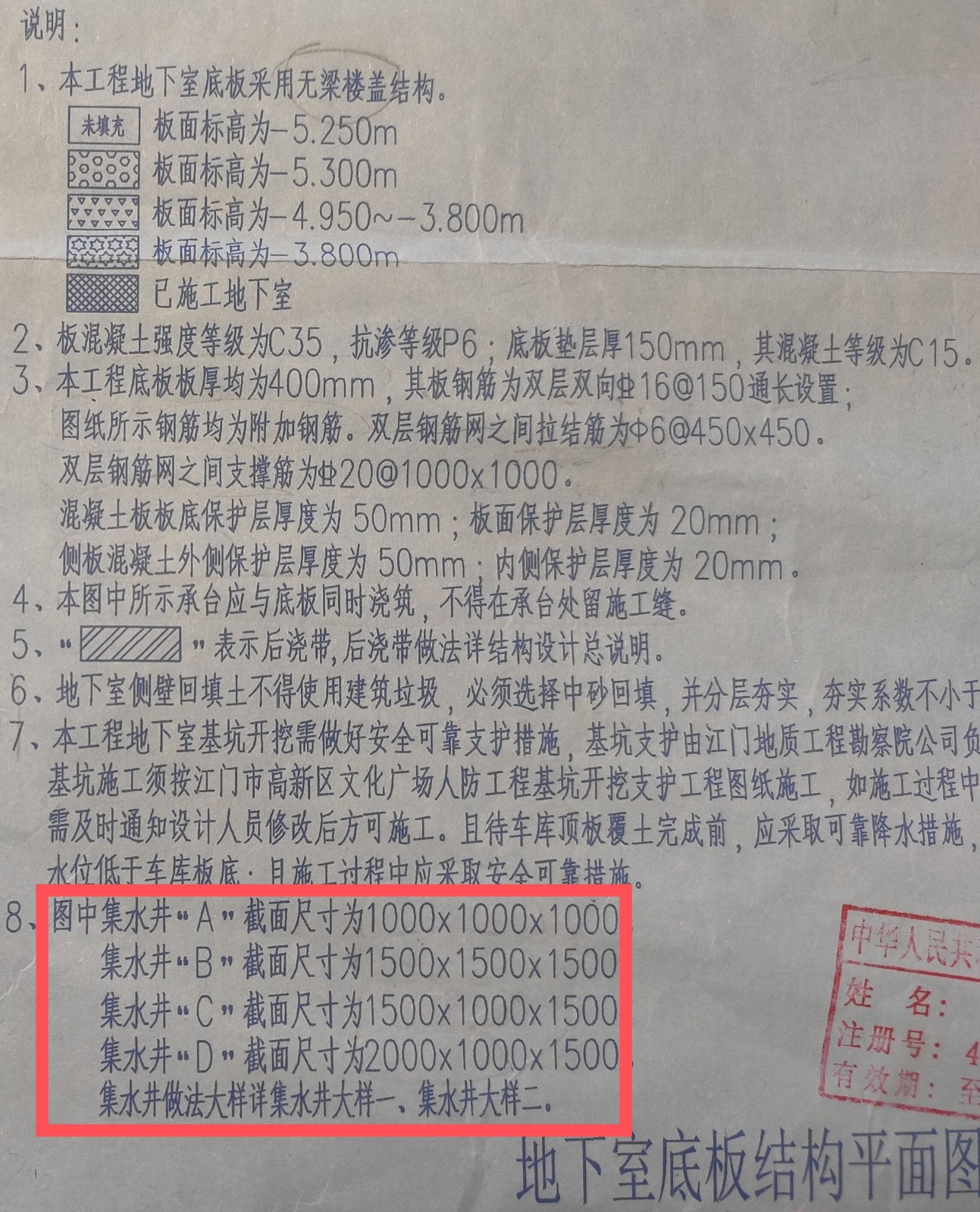

结构图中有多个集水坑，然后做法参照大样一、二，怎么确定是用哪个集水坑大样图呢?
2021-02-05 12:03:44 补充

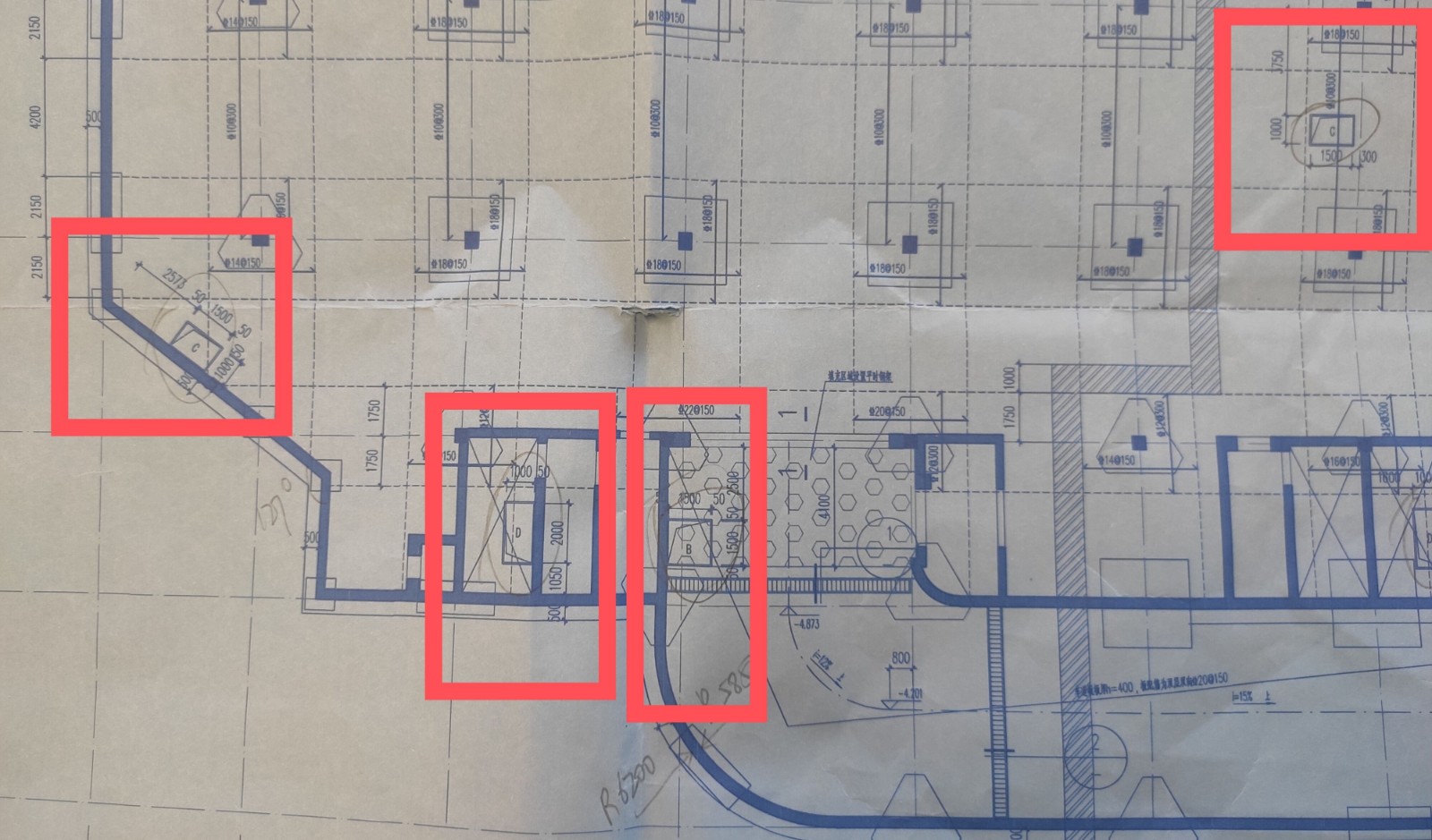

大样一是单坑集水井，大样二是双坑集水井，这个同一个集水井例如C有的是靠墙布置，有的是两侧没有墙布置，像这种同一个C集水井不同位置两种大样，这个要怎么定义区分呢？
全部回答
(5)
首答仅用{{minutesHtml}}
-
大样一、二是不是集水井的正面和侧面的剖面图哦，你再看下图纸呢
2021-02-05 11:19:22
-
大样一是遇到那种壁利用剪力墙的（除图三右上角外），大样二则是完全坑自己的壁的（如图三右上角位置）。
2021-02-05 11:20:23
-
配筋都一样，只是靠墙或者靠梁不同而已。按图尺寸绘制就可以了
2021-02-05 11:20:48
-
简单的说，大样一，集水坑坑顶左侧是墙，大样二，坑顶左右侧都是板，也就是说有一侧靠墙的，按大样一。两侧都没墙的按大样二。
2021-02-05 11:24:56
-
一个是边上用的，一个是中间用的
2021-02-05 11:27:07
