卜卜卜orz
2021-02-08 00:44:24
|
广东省
土建
|
1560查看
3回答

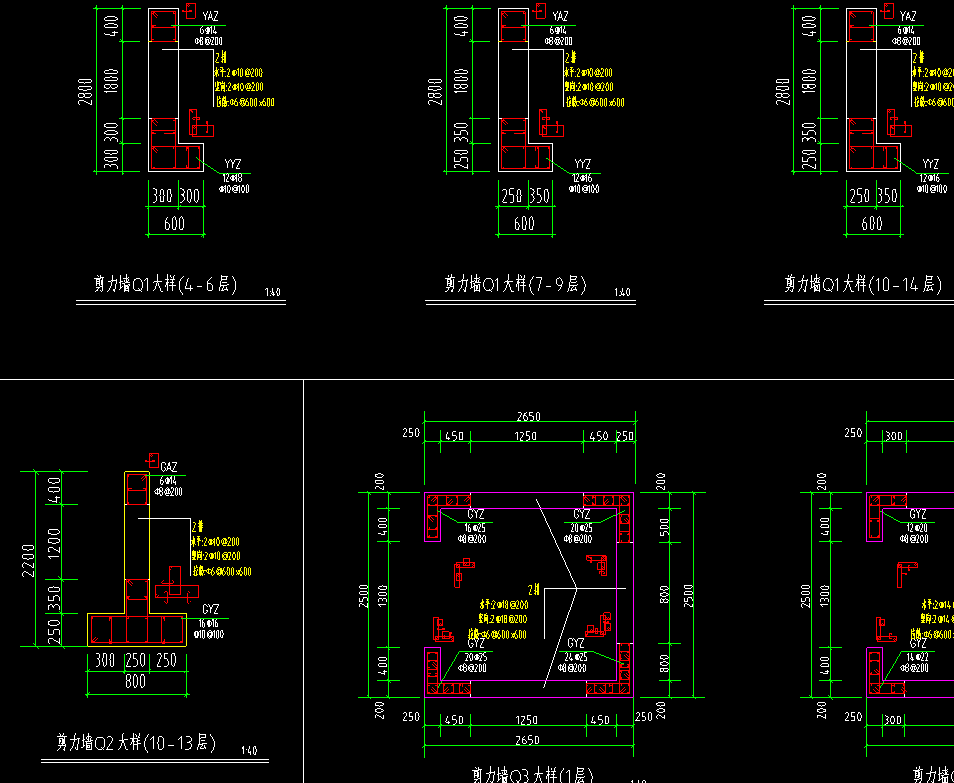

请问像这种带暗柱的剪力墙大样图要怎么识别？
全部回答
(3)
首答仅用{{minutesHtml}}
-
采用先设置比例→识别柱大样→识别墙
2021-02-08 03:44:24
-
识别不了用手工定义布置上去
2021-02-08 07:49:56
-
这个不难，按正常的流程，点柱边线，点钢筋线，点尺寸，最后采用框选识别即可，拉框选择需要识别的那一小部分，就能正确的识别出柱大样了。
2021-02-08 08:20:22
