有一个关于安装识图上的问题想请教一下各位大佬

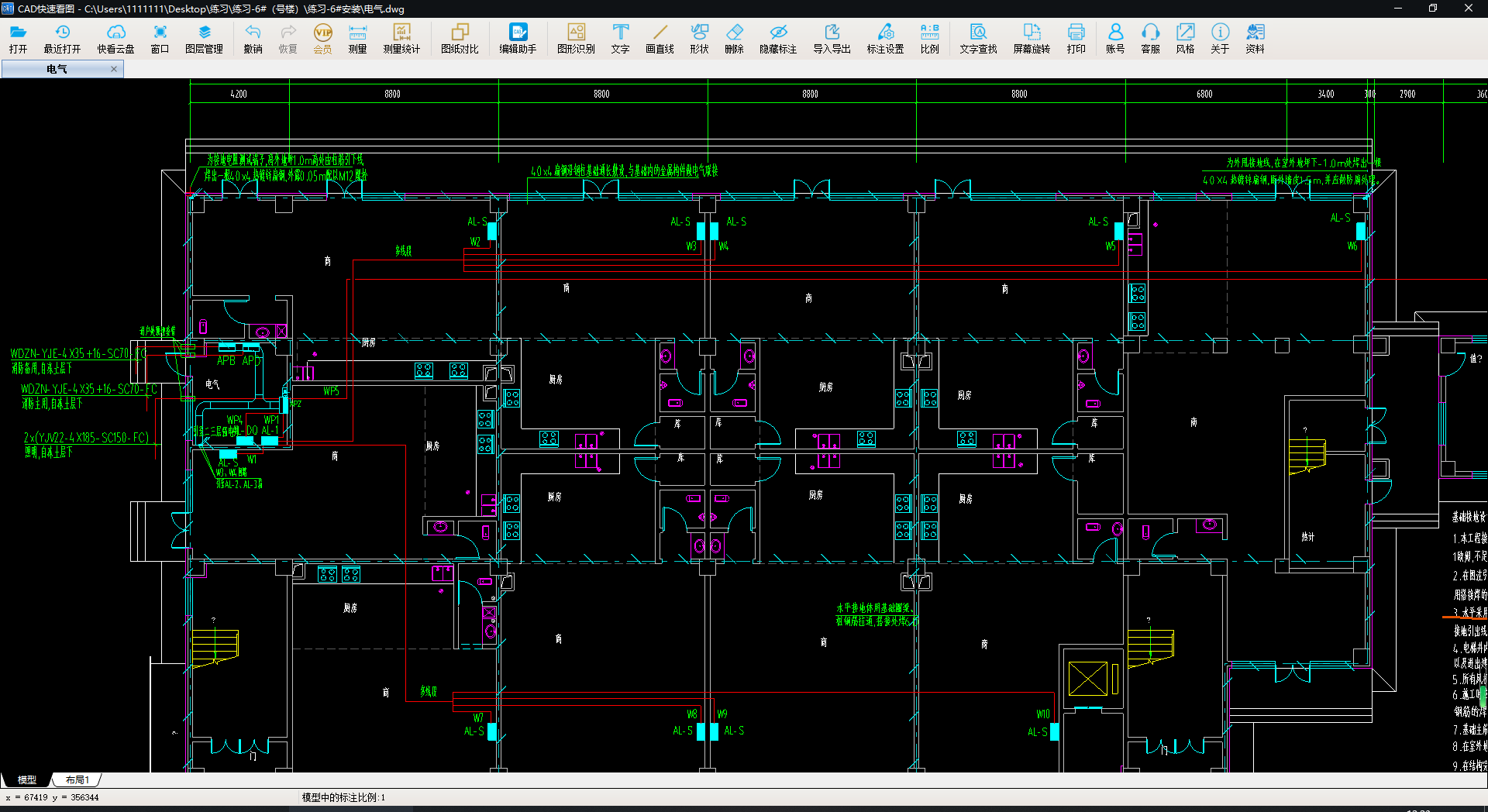

就是图纸上这些红线是什么构件（在配电柜的系统图里面找不到相关配线）
全部回答
(2)
首答仅用{{minutesHtml}}
-
已采纳

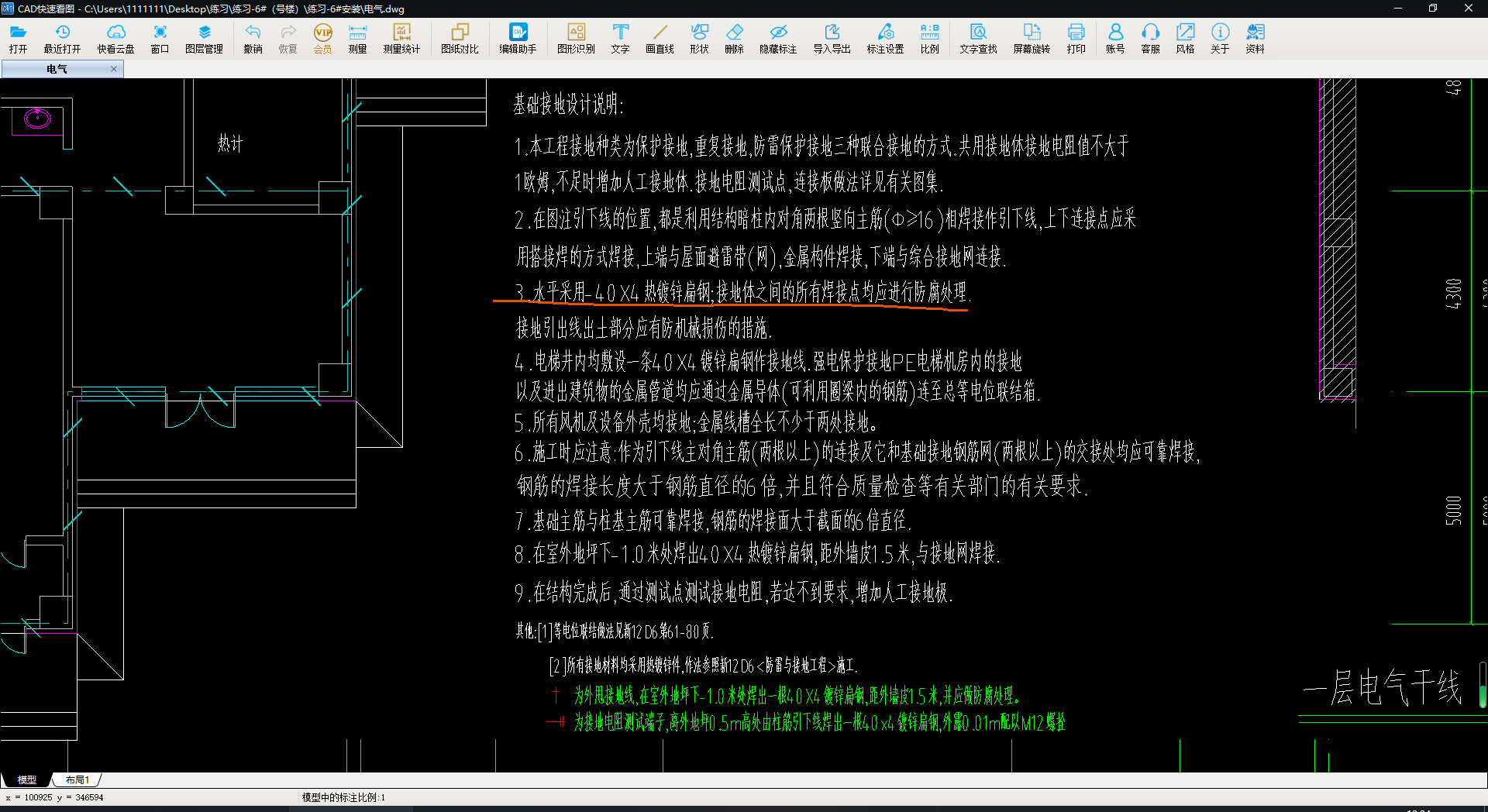

红线是配电箱回路，蓝色带斜线的是接地扁钢
2021-02-08 12:34:47
-
浅蓝色的就是图中点划线带短斜线的接地母线，红色的是配电箱AL到各ALS供电的各配管线W1~10路。找AL-1箱系统看下
2021-02-08 12:40:31
