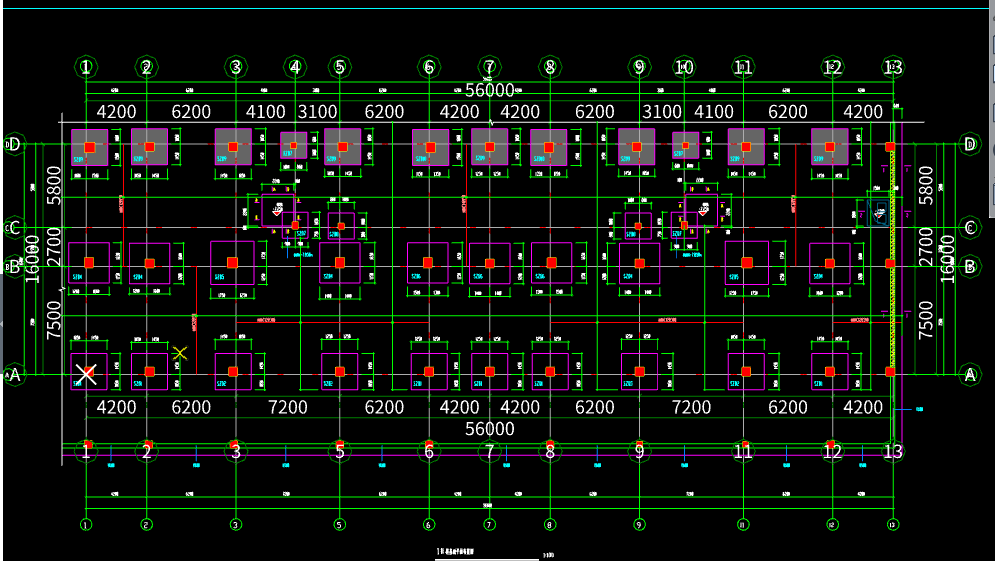

问一下，基础类型为筏板+上柱墩，那图中一个个粉红色正方形之内就是筏板基础吗

该怎么做

橘黄色代表砖模、蓝色线代表墙体、绿色方块代表阴角，红色方块代表阳角。1:筏板基础从外墙外边外扩1米，防水做到砖模边，这时筏板无论是凹进去，还是凸出来，都会产生阴、阳角，将来基础施工完成后，防水需要返1米宽到外墙边和墙体防水搭接，这时，筏板外扩产生的阴角或阳角不就多出来一个正方形，这个正方形还要往上返做防水吗？（因为本来就是外扩出来的，比外墙外边线还要长，即使返上去根本和外墙防水没法搭接啊？防水是否就做到红色线和绿色线边？正方形位置不做防水了？）

老师们有个问题，桩承台加筏板

现在不是一个个桩承台都弄好了吗，现在我看了一下这个剖面图，例如图中所示，桩承台可以看出那个放坡，但是这个放坡的这部分量是需要算上筏板也就是混凝土的量吗？如果算的话怎么计算呢？如果不算的的话那就是我在现场做完后就是回填完土方了，看看老师们有何见解吗对此？

钢筋怎么做？

1:截图中基础筏板阳角布置放射筋，阳角位置全是下沉式柱墩，（图纸要求筏板阳角布置放射筋，虽然放射筋要在单构件里计算）但我就想知道一下筏板阳角位置是下沉的柱墩，放射筋在柱墩位置怎么放置呢？放置在什么位置？实际施工呢？           2:图纸中筏板筋遇到柱墩，底部钢筋断开，面层钢筋通过柱墩，（就像图集一样）这时在筏板边缘位置有柱墩，（柱墩一半在筏板内，一半在筏板外）筏板底筋按节点锚入到柱墩内，施工时筏板面筋怎么处理呢？尤其是超出筏板边，外扩的柱墩位置，要怎么封边呢？是否需要封边？如果封边面筋伸到什么位置？锚固弯折多少？能否给画个示意图呢？或者什么图集有这个说明？    （截图红线位置转角处外扩4个面，另外一个外扩3个面，）3:11G图集的剪力墙水平筋构造（p68、69页）的节点，构造做法中许多是有暗柱的做法，要是墙体在这些位置没有暗柱，水平筋构造做法能否参照p68及p69的做法呢？（尤其屋面的机箱层，剪力墙L转角处没有暗柱，水平筋在L拐角处该怎么锚固）？               补充问题：图纸要求的封边是上下钢筋150帮扎补充问题：如果伸到柱墩端部按封边弯折，截图位置蓝色线的位置怎么处理？

施工钢筋处理

1:截图中基础筏板阳角布置放射筋，阳角位置全是下沉式柱墩，（图纸要求筏板阳角布置放射筋），可是这个位置是下沉的柱墩，放射筋怎么放置呢？放置在什么位置？实际施工呢？（图纸节点，筏板底筋伸到柱墩内锚固，面筋通过柱墩。）2:图纸中筏板筋遇到柱墩，底部钢筋断开，面层钢筋通过柱墩，这时在筏板边缘位置有柱墩，（如截图）底筋锚入到柱墩内对吗？     筏板面筋怎么处理呢？尤其是外扩的位置，（图纸说明里只有筏板封边的做法，上下锚固150）没有说筏板边缘柱墩外扩的情况是怎么处理的，实际施工是怎么处理的？（截图红线位置转角处外扩4个面，另外一个外扩3个面，）如果是锚固，钢筋锚固是从什么位置为起始点，到什么位置截止的？锚固多少D？3:11G图集的剪力墙水平筋构造（p68、69页）的节点，构造做法中许多是需要暗柱的，（在暗柱范围内需要怎么做），但是要是墙体在这些位置没有暗柱，水平筋构造做法能否参照呢？（尤其L转角处没有暗柱，水平筋该怎么做？）补充问题：1:我这是筏板边缘柱墩，不是筏板内的柱墩，图集节点只适用于筏板内的柱墩吧。2:图集有水平筋端部锚固做法，可没有L墙体水平筋拐角处的做法啊，能否参照使用呢？

在请教下

1:截图中基础筏板阳角布置放射筋，阳角位置全是下沉式柱墩，（图纸要求筏板阳角布置放射筋，然后放射筋要在单构件计算）我就想知道一下筏板阳角位置是下沉的柱墩，放射筋在柱墩位置怎么放置呢？放置在什么位置？实际施工呢？           （图纸节点，筏板底筋伸到柱墩内锚固，面筋通过柱墩。）2:图纸中筏板筋遇到柱墩，底部钢筋断开，面层钢筋通过柱墩，（就像图集一样）这时在筏板边缘位置有柱墩，底筋按节点锚入到柱墩内，施工时筏板面筋怎么处理呢？尤其是外扩的柱墩位置，要怎么封边呢？面筋伸到什么位置？锚固弯折多少？能否给画个示意图呢？或者什么图集有这个说明？（国标11G和16G，没有说明）    （封边的做法，底筋和面筋同时弯折，互相绑在一起150长度）（1）（图纸说明里只有筏板封边的做法，上下锚固150，没有说筏板边缘柱墩外扩的情况是怎么处理的，图集的做法也仅是柱墩在筏板范围内的做法，如截图，没有柱墩外扩的封边做法啊。）（截图红线位置转角处外扩4个面，另外一个外扩3个面，）3:11G图集的剪力墙水平筋构造（p68、69页）的节点，构造做法中许多是需要暗柱的，（在暗柱范围内需要怎么做），但是要是墙体在这些位置没有暗柱，水平筋构造做法能否参照呢？（尤其L转角处没有暗柱，水平筋该怎么做？）这时可以参照图集的剪力墙水平筋构造（p68、69页）的节点，有暗柱的做法吗？（虽然转角位置没有暗柱。）               （答疑中的做法，是地下室外墙的做法，我这的墙体属于地上楼层中的结构，不是地下室外墙啊），能否参照？
