请问下这个低压柜系统图上的电缆应该怎么算呀
2021-02-25 15:28:41 补充
我就是没有理解这个系统图的意思
全部回答
(3)
首答仅用{{minutesHtml}}
-
要结合平面图纸计算
2021-02-25 15:24:40
-
由配电柜到各配电箱按比例从平面图统计工程量
2021-02-25 15:25:47
-

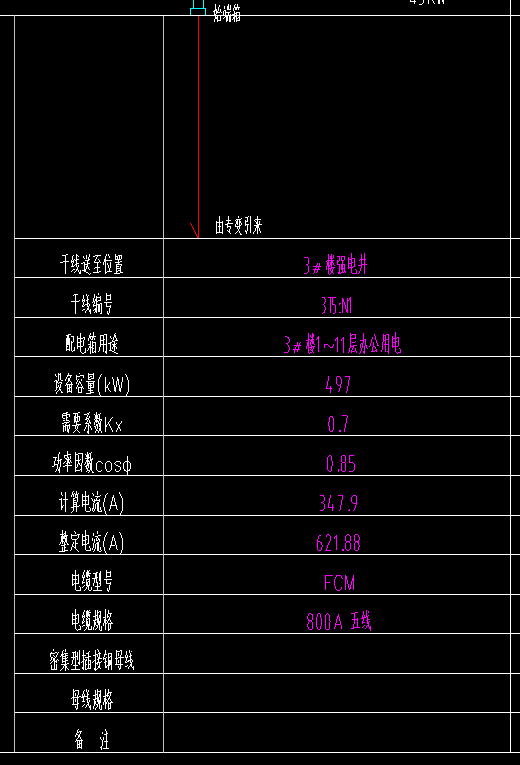

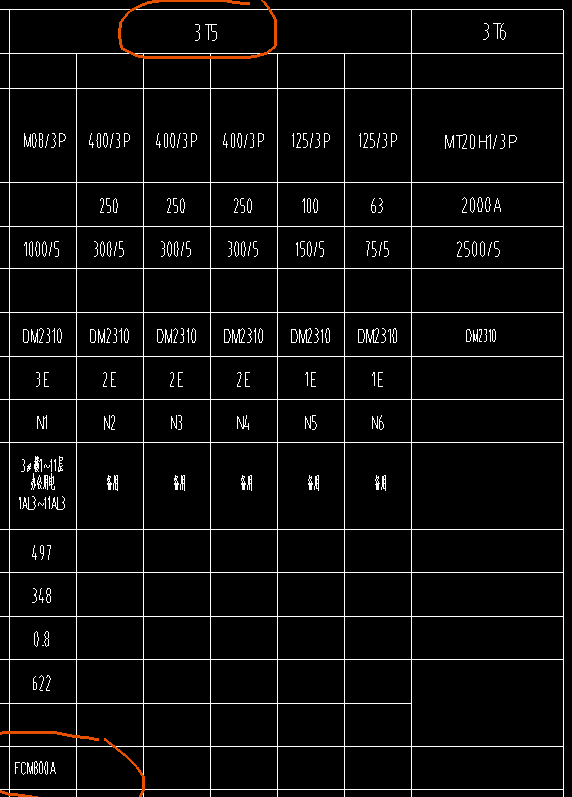

1.3T5的下端是接的3#楼1-11层办公用电及1AL3-11AL3；
2.FCMB00是紧密铜母线，母线应该在强电井中；

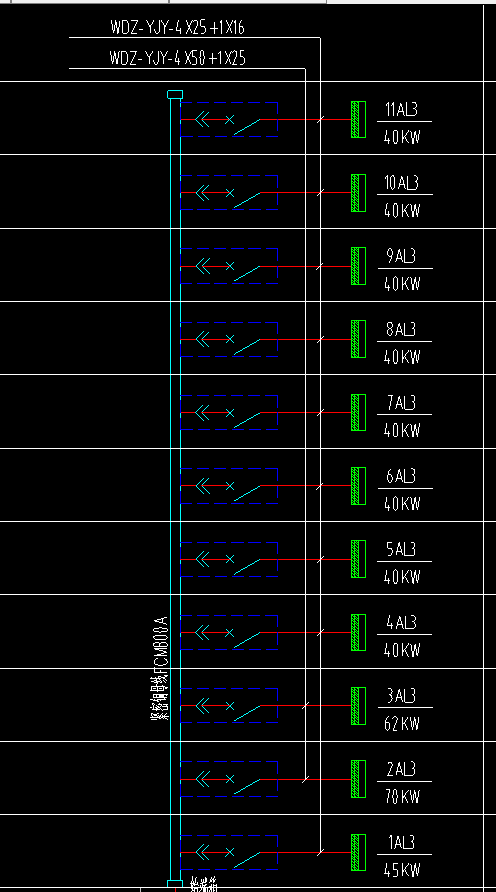

3.根据系统图得知，3AL3 2AL3电缆规格为WDZ-YJY-4*50+1*25,别的都是WDZ-YJY-4*25+1*16，电缆直接从强电井中的母线上接出来的；
2021-02-26 14:51:23
