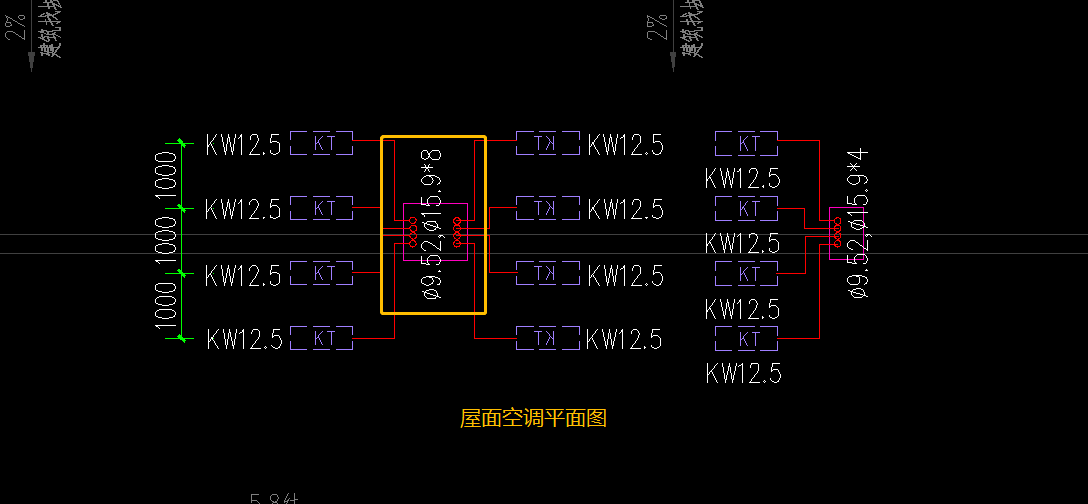

各位大神，请问在屋面空调平面图，这个紫色矩形框的图例表示什么？

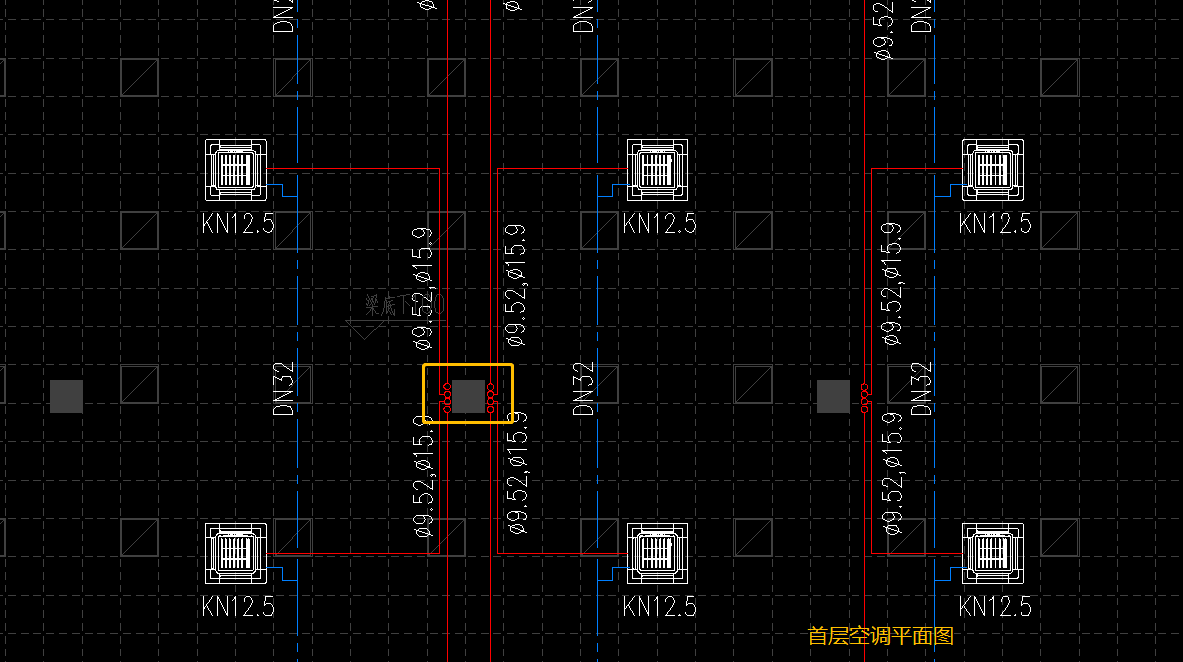

和首层这个图例是同一个东西，对吗？
全部回答
(4)
首答仅用{{minutesHtml}}
-
应该是铜管的立管，室外机应该在顶层，或者别的层，看看别的层的图纸。
2021-03-17 09:16:41
-
各位大神，请问在屋面空调平面图，这个紫色矩形框的图例表示什么？
答：与首层是一样的，都是铜管的立管示意图，看你这个应该是单联机
2021-03-17 09:18:20
-
模块式空调机组空调冷（热）媒管的接管图
回答正确请采纳并点赞，因为每一个专家都是免费服务的。
2021-03-17 09:18:27
-
紫色矩形框的图例没有表示什么，屋面这个位置和首层一样的，那些小圆圈表示铜管的立管
2021-03-17 09:20:14
