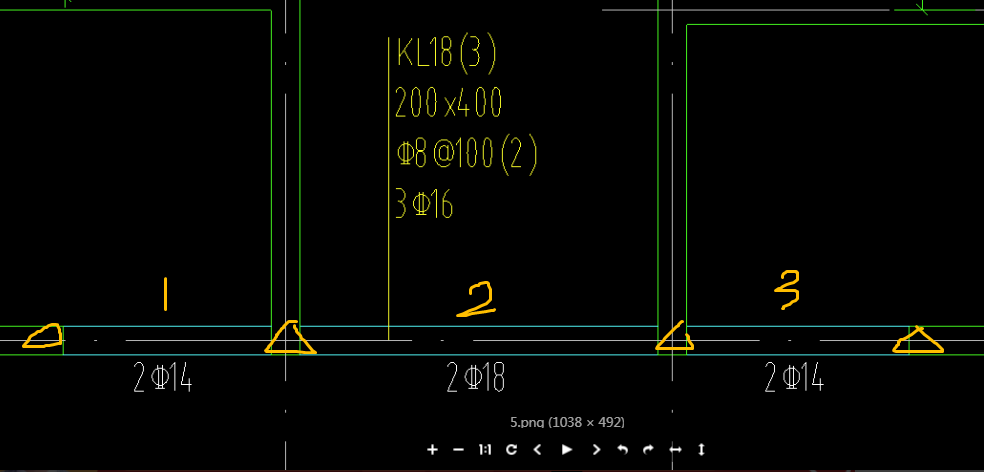

请问图中的钢筋怎么布置？

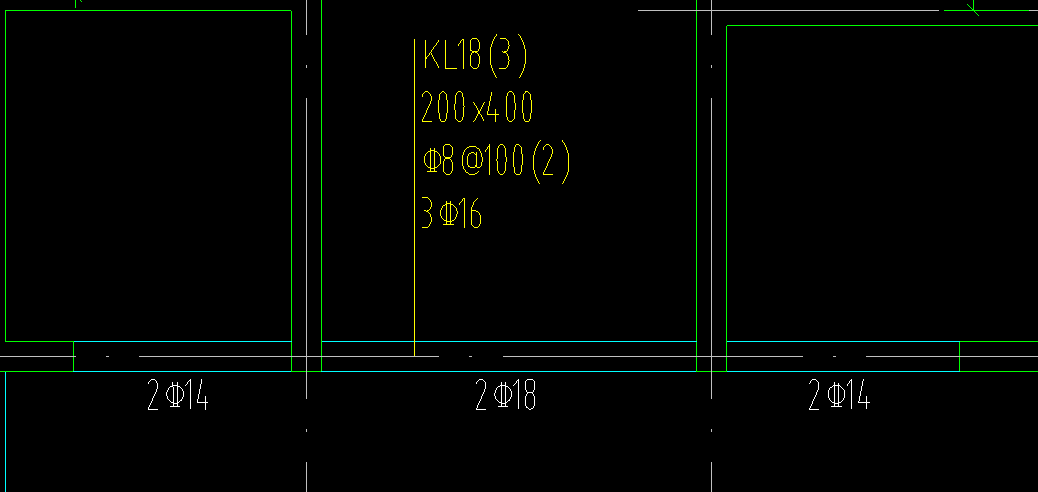

集中标注说的是3C16.下边的梁下标注是什么意思？如果施工，应该怎么布置钢筋。谢谢
全部回答
(4)
首答仅用{{minutesHtml}}
-
已采纳
3C16是上部通长筋，2C14或者是2C18是每跨的下部钢筋，在原位标注上输入
首次提交 2021-03-17 14:33:23 最近修改2021-03-17 14:33:24 (修改过1次)
-
3c16是上部通长筋
下面的是相应跨的下部筋
你可以看下16g101平法图集
2021-03-17 14:33:42
-
你好：这是该跨下部钢筋的原位标注，按照图纸输入，3C16是上部通长钢筋。
2021-03-17 14:34:01
-
集中标注3C16上部通长筋，梁下原位标注是各跨对应下部钢筋，按集中标注信息定义梁，按图绘制好梁后可用原位标注功能在各跨对应部位方框内输入对应钢筋信息
2021-03-17 14:38:45
