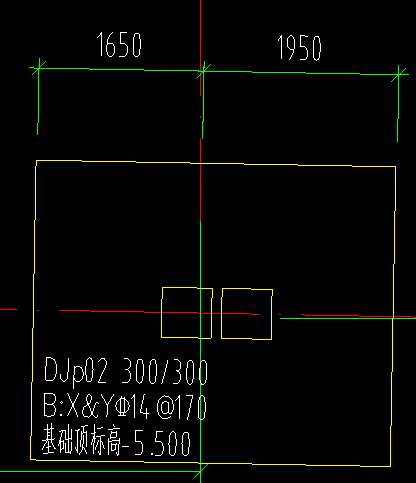

请问这种独立基础如何绘制？GTJ谢谢！

我来答收藏举报

我的答案答题人必看《优秀回答指南》

提交取消

asfsdfsadfdsf

补充或更正我的问题

提交取消

asfsdfsadfdsf

完善我的答案答题人必看《优秀回答指南》

提交取消

asfsdfsadfdsf

全部回答 (5) 首答仅用{{minutesHtml}}

已采纳

陈工钻石专家

答题： 201806 被赞： 47519

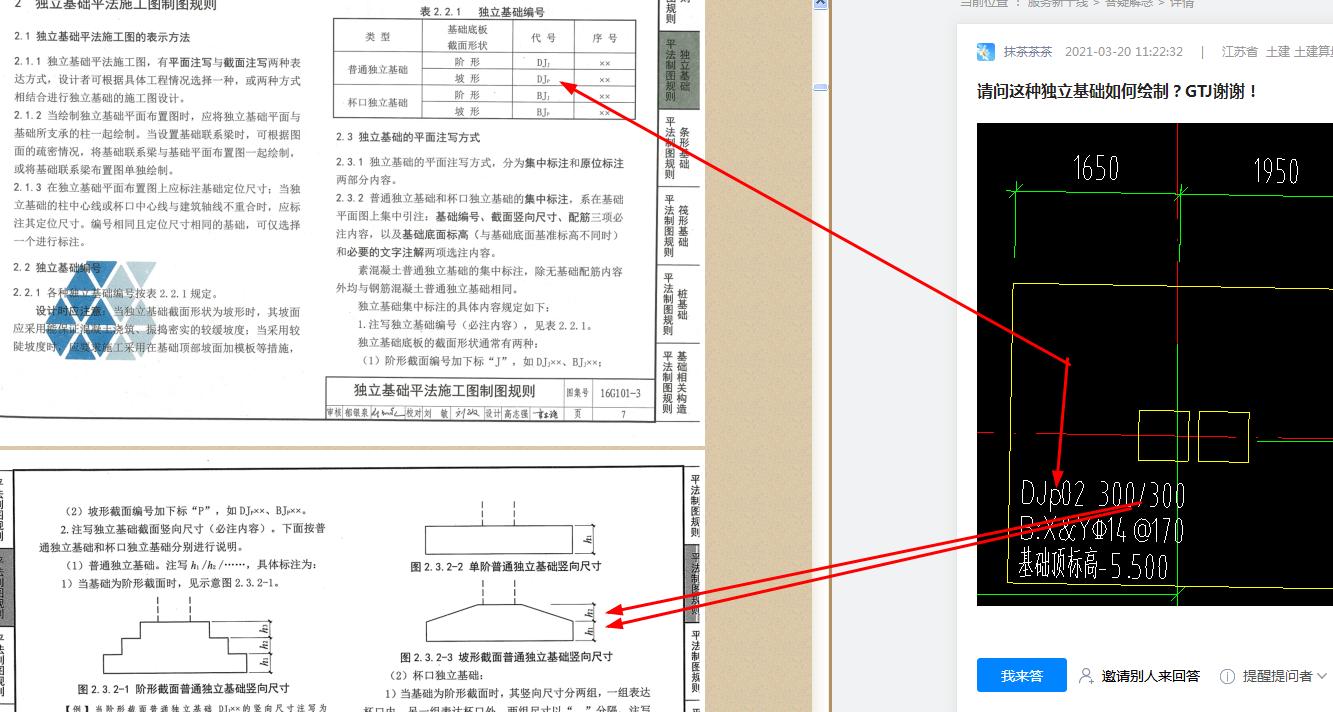

方法如下：

2021-03-20 11:27:24

赞0 回复 0
举报

提问人六分钟之前

{{smallList.content}}

回复举报删除
正在加紧审核中，请稍后查看。正在加紧审核中，请稍后查看。您发表的内容可能包含敏感信息，未能发表，如有疑问请联系在线客服。

提交

答案暂时没有追问，收到追问时可在此看到并进行答复

追问太多啦，答题者也需要休息喔

还有0条追问正在审核中，请稍后回来查看
欢乐心中飞雪钻石专家

答题： 132706 被赞： 42017

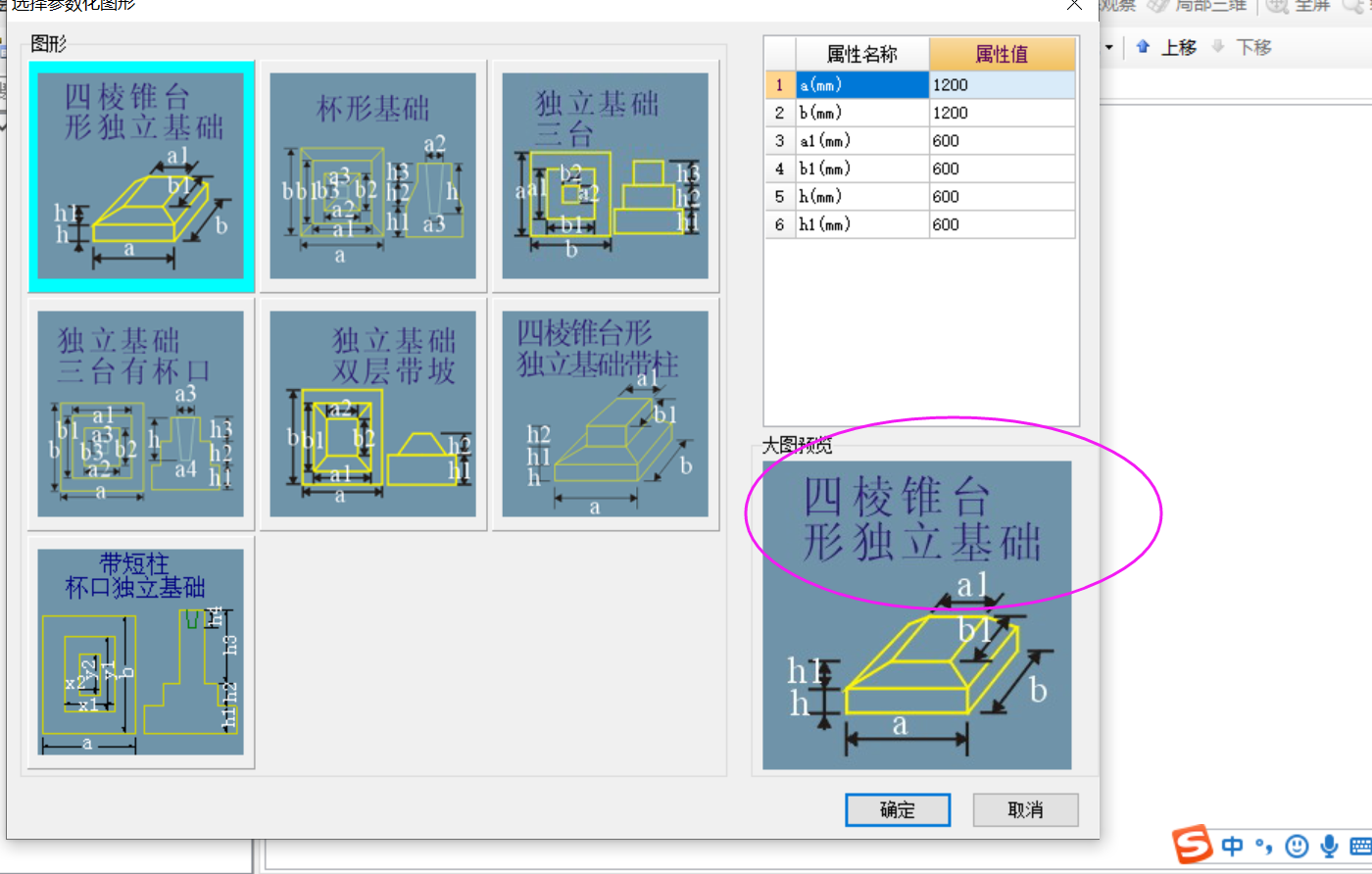

棱台形独立基础单元

2021-03-20 11:24:07

赞0 回复 0
举报

提问人六分钟之前

{{smallList.content}}

回复举报删除
正在加紧审核中，请稍后查看。正在加紧审核中，请稍后查看。您发表的内容可能包含敏感信息，未能发表，如有疑问请联系在线客服。

提交

答案暂时没有追问，收到追问时可在此看到并进行答复

追问太多啦，答题者也需要休息喔

还有0条追问正在审核中，请稍后回来查看
米老鼠铂金专家

答题： 68102 被赞： 11214

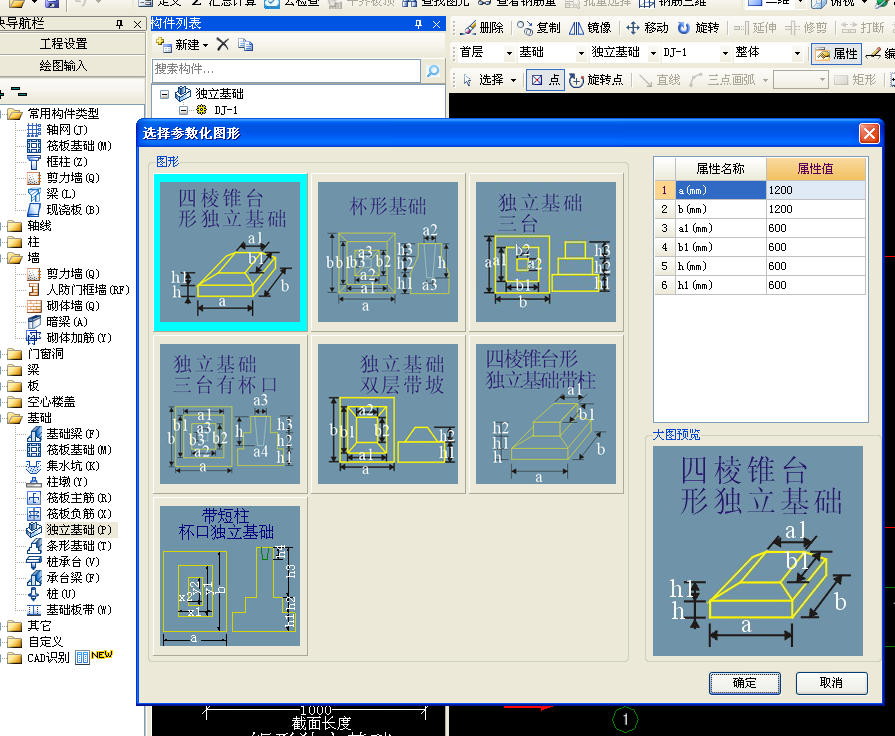

参数化构件去定义

2021-03-20 11:24:17

赞0 回复 0
举报

提问人六分钟之前

{{smallList.content}}

回复举报删除
正在加紧审核中，请稍后查看。正在加紧审核中，请稍后查看。您发表的内容可能包含敏感信息，未能发表，如有疑问请联系在线客服。

提交

答案暂时没有追问，收到追问时可在此看到并进行答复

追问太多啦，答题者也需要休息喔

还有0条追问正在审核中，请稍后回来查看
维达詹工专家

答题： 124968 被赞： 42670

你好：

2021-03-20 11:24:20

赞0 回复 0
举报

提问人六分钟之前

{{smallList.content}}

回复举报删除
正在加紧审核中，请稍后查看。正在加紧审核中，请稍后查看。您发表的内容可能包含敏感信息，未能发表，如有疑问请联系在线客服。

提交

答案暂时没有追问，收到追问时可在此看到并进行答复

追问太多啦，答题者也需要休息喔

还有0条追问正在审核中，请稍后回来查看
希望黄金专家

答题： 79053 被赞： 10807

定义独立基础,然后新建参数化独立基础单元,在新建单元中,选择四棱锥参数独立基础,按平面的尺寸分别输入底宽和长度,下段的垂直高度为300,上部的斜坡段的垂直高为300,在纵横钢筋中输入C14@150画图即可,上部的柱分别定义柱后按位置画图.

2021-03-20 11:26:12
