板的标高怎么看？图纸上没有，设计总说明上也没有。
2021-04-12 15:09:56 补充
全部回答
(5)
首答仅用{{minutesHtml}}
-
已采纳
没有就是默认的楼层的顶标高
2021-04-12 15:09:37
-
结构板平面图或梁图
2021-04-12 15:10:07
-
看结构图纸标注，或看建施图，根据建筑标高及楼地面做法可以计算出结构板标高。
首次提交 2021-04-12 15:10:29 最近修改2021-04-12 15:10:29 (修改过1次)
-
结构图中一般二层板平面图，板顶标高就是在二层底标高，三层板平面图的板顶标高就是在三层底标高处，以此类推。结合楼层表确定标高。结合立面图、大样图等综合判断下。
2021-04-12 15:11:58
-

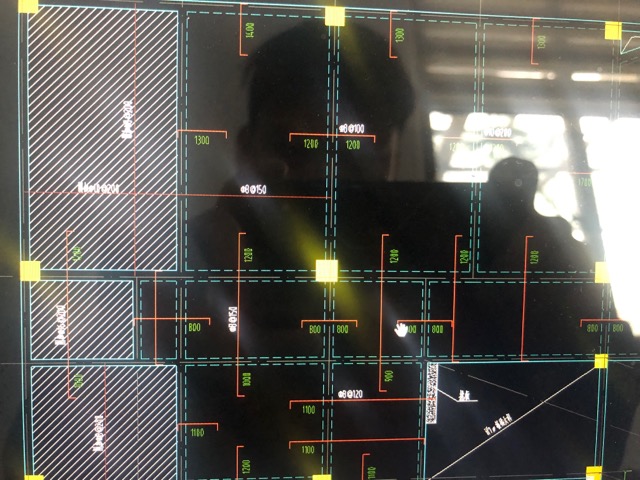

相应楼层的说明有注明的，建议查看，上图左面的三块板有填充图案，建议查看说明看看标高可以
2021-04-12 15:14:22
