当图中画出Y向底筋，说明是除注明外为双层双向，图中所示均为附加筋，要重复画Y向？

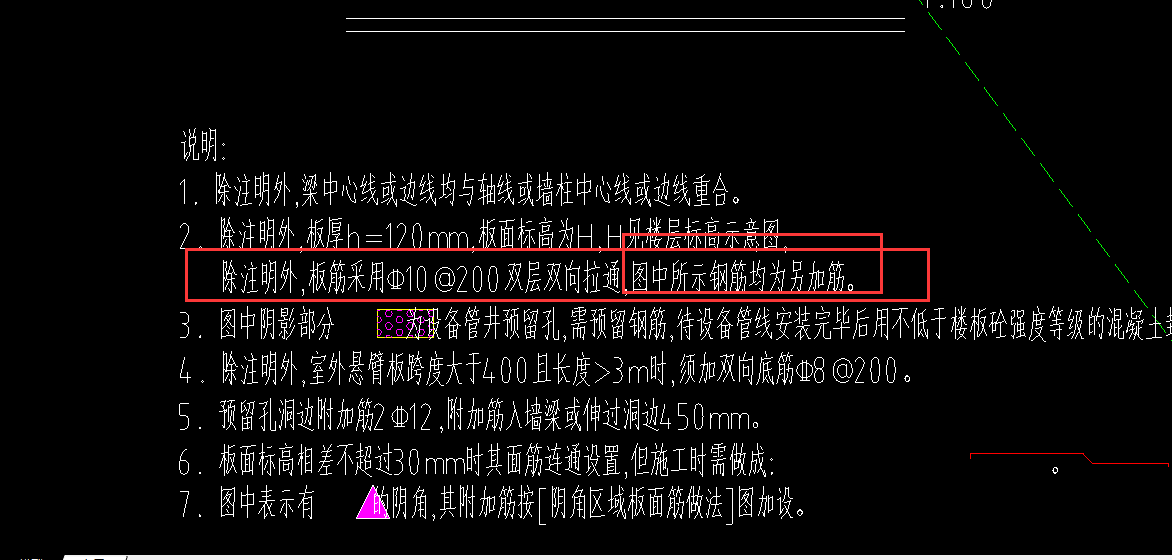

图中已画出c8-400Y向底筋，但这个说明写的是“除注明外，是c10-200双层双向布置，图中所示钢筋均为另加筋”，那图中已经有Y向底筋了，我还要布置一根c10-200的Y向底筋吗？
我理解是1：除注明外才按c10-200双层双向布置，图中已注明Y向底筋，那我只需要画出X向底筋+XY面筋就好；
2：说明有写图中所示均为另加筋，所以不管图上有画出什么钢筋，我都应该再配双层双向的钢筋；
但这两种有点矛盾，请问到底该如何配筋？
全部回答
(2)
首答仅用{{minutesHtml}}
-
是的，要重复画Y向c8-400，因为标注有另加字样，说明是附加的钢筋。双层双向受力筋正常布置
首次提交 2021-04-20 15:39:51 最近修改2021-04-20 15:39:51 (修改过1次)
-
双层双向要布置，图中所画的也 要布置
2021-04-20 15:41:42
