KATHY
2021-05-01 11:00:17
|
四川省
土建土建计量GTJ
|
4287查看
7回答
板支座负筋怎么设置长度
2021-05-01 11:02:32 补充
按照支座外边线，不包括支座设置的，绘制出来与标注不相符2021-05-01 11:08:18 补充

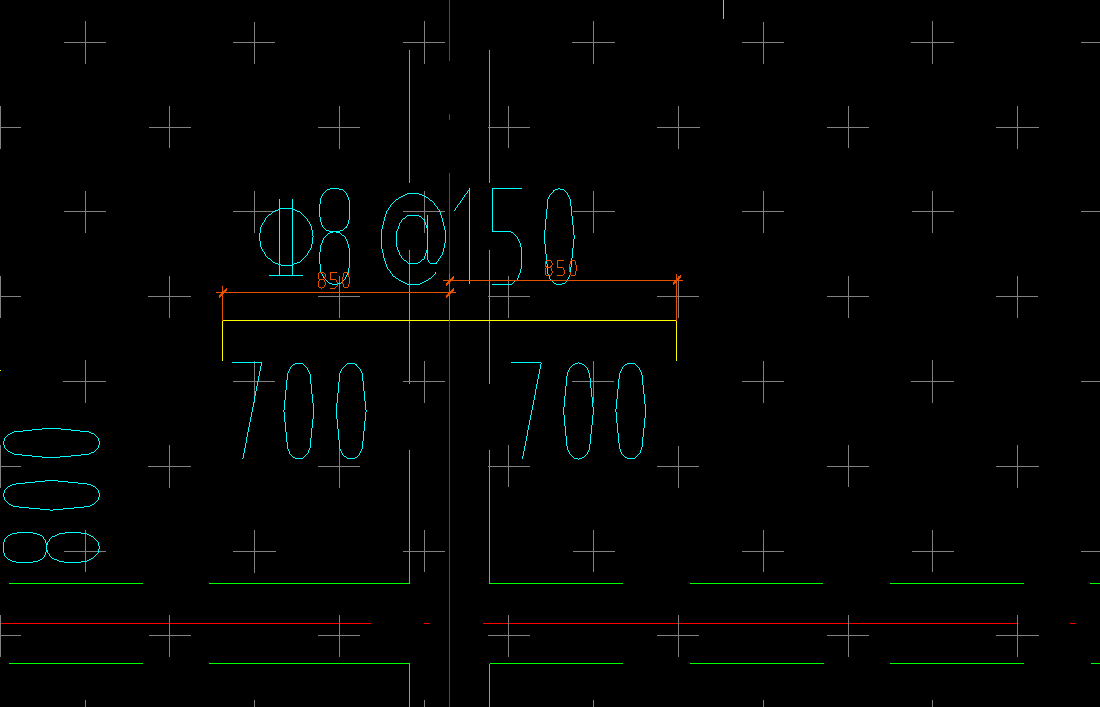

图纸标注的负筋长度是从支座边沿标注的，我绘制出来的负筋长度与图纸中是不符合的
按照支座外边线，不包括支座设置的，绘制出来与标注不相符
全部回答
(7)
首答仅用{{minutesHtml}}
-
已采纳

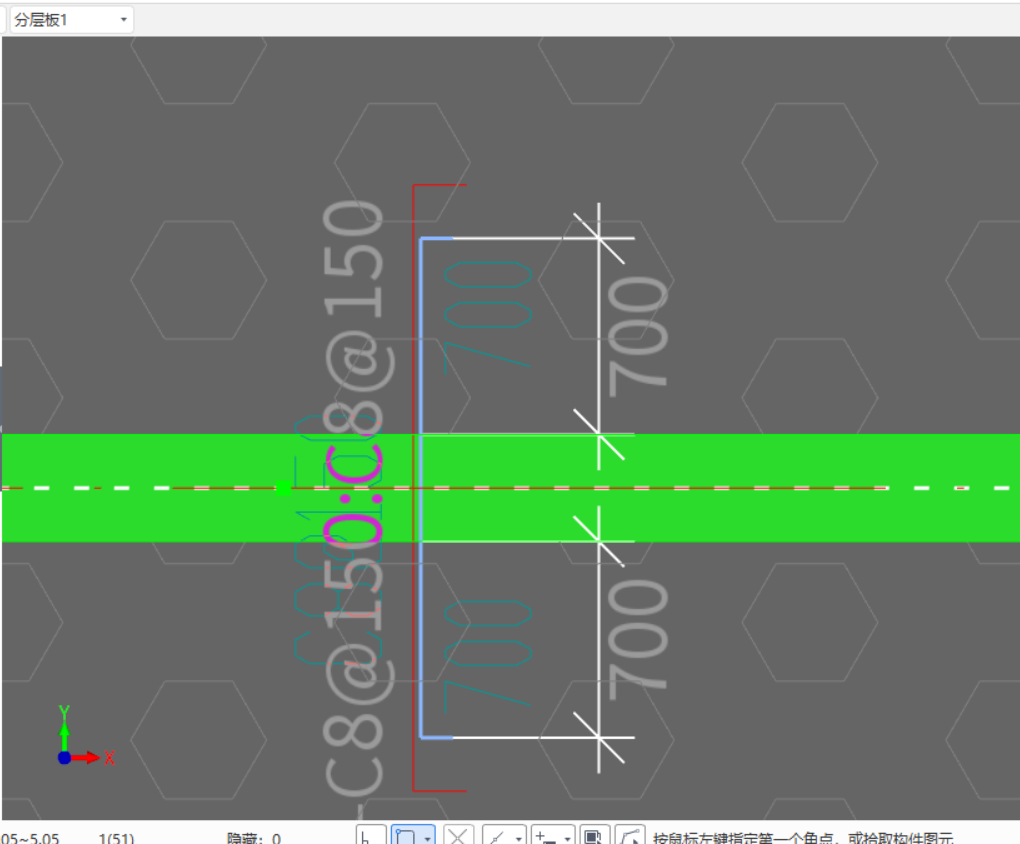

从量的尺寸上看，你设置的是700，设计标注的700 画成了800 应该按标注的来算，不能按画出的长算，只要你设置成不含支座 700长，这样算就正确啦
首次提交 2021-05-01 11:06:37 最近修改2021-05-01 11:06:37 (修改过1次)
-
定义负筋（注意负筋的分布筋要填写上）.
按线等绘图。
点击该负筋——调整单体负筋两侧长度即可。
加边缘宽度/2
首次提交 2021-05-01 11:02:24 最近修改2021-05-01 11:02:25 (修改过2次)
-
先查看结构总说明，看长度是包括支座还是不包括
回复补充：如图纸要求不包括支座的，下例参考

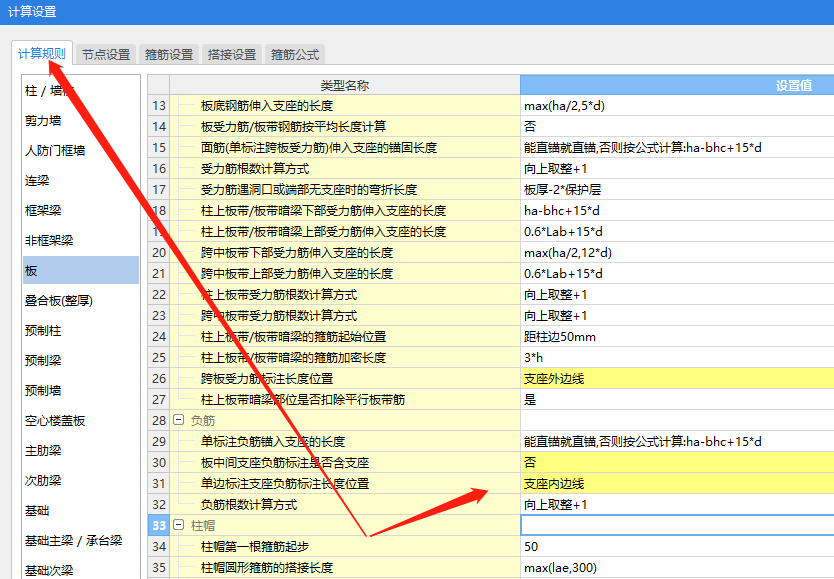

回复补充：这是中间支座，在计算设置里选择对应的设置【否，见上图参考】
首次提交 2021-05-01 11:02:31 最近修改2021-05-01 11:02:31 (修改过2次)
-
不含支座。
2021-05-01 11:02:58
-
没关系，你定义的就是正确的。
图纸上的钢筋线长度显示不一定是按比例显示的，只是示意，按标注尺寸定义就行了。
首次提交 2021-05-01 11:08:10 最近修改2021-05-01 11:08:11 (修改过1次)
-
定义
2021-05-01 11:10:33
-

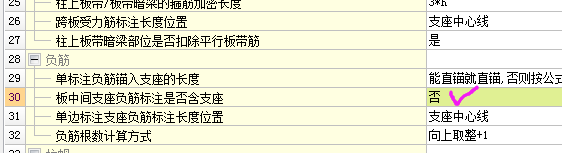

截图是中间之座负筋，选择板中间支座负筋不含支座，
2021-05-01 21:20:46
