李红亮
2021-05-05 09:29:34
|
内蒙古自治区
安装
|
1490查看
2回答

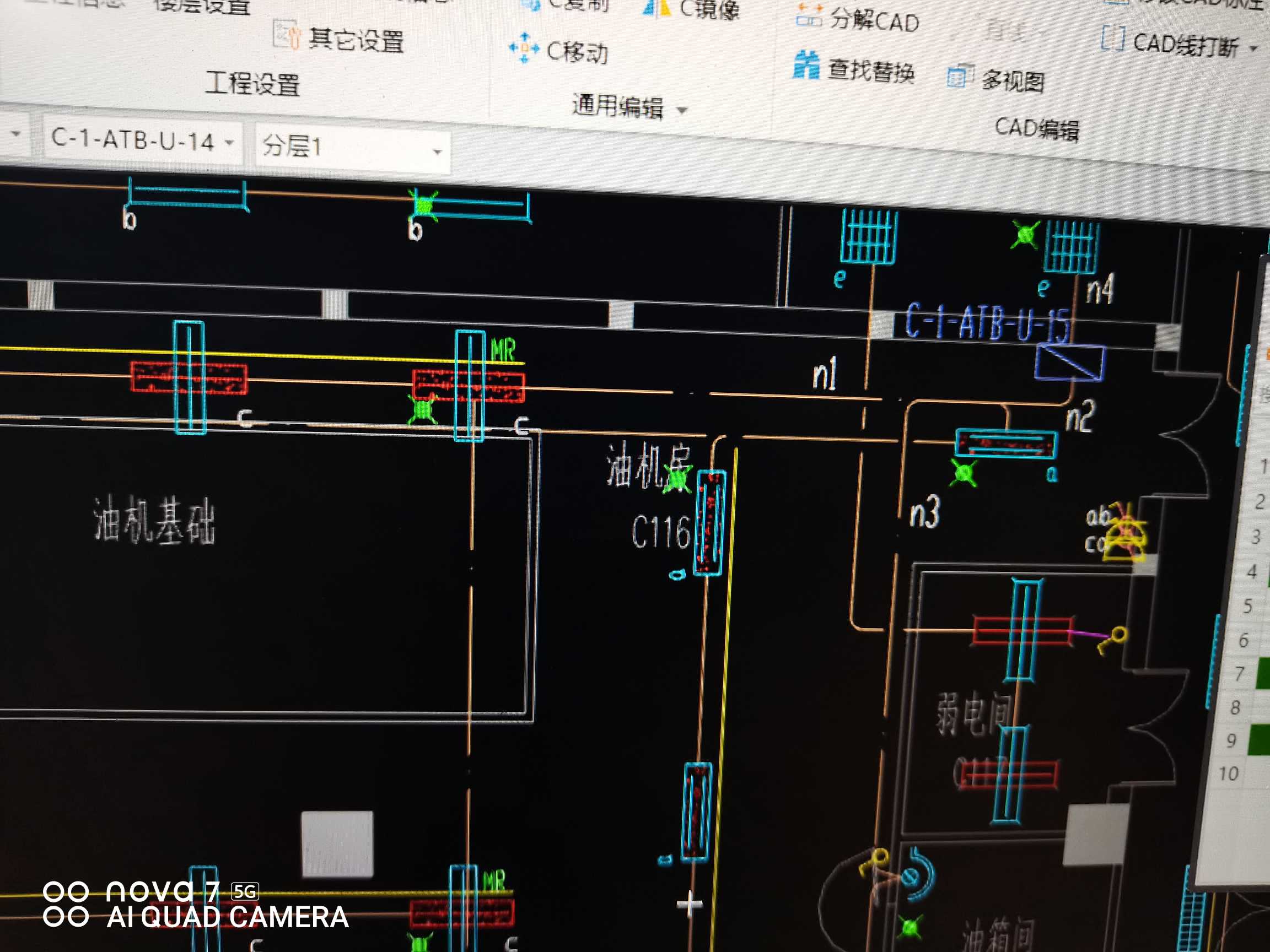

安装算量电气专业，一根线连接多个回路怎么解决，从新绘制出现管线交叉无法识别
2021-05-05 09:34:13 补充
可不可以远程，教一下应该怎么解决
全部回答
(2)
首答仅用{{minutesHtml}}
-
已采纳
重叠部分最好手动绘制
2021-05-05 09:58:19
-
要上过培训课（有软件基本操作的基础）才行。软件有个功能“组合管道”，就是解决你说的这个问题。

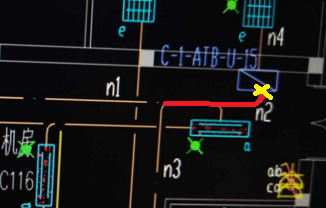

一、将三个回路共同走过的一根线条，画成“组合管道”。在组合管道进配电箱的位置，设置起点。
二、识别N1回路后，点击N1管线构件（进入组合管道的构件），使用选择起点功能，将N1回路管线识别进配电箱。
二、识别N2回路后，点击N2管线构件（进入组合管道的构件），使用选择起点功能，将N2回路管线识别进配电箱。
三、识别N3回路后，点击N3管线构件（进入组合管道的构件），使用选择起点功能，将N3回路管线识别进配电箱。
首次提交 2021-05-05 10:13:13 最近修改2021-05-05 10:13:13 (修改过2次)
