砌体墙识别为什么把门窗直接空出来了？
全部回答
(2)
首答仅用{{minutesHtml}}
-
你没有提门窗线吧？
2021-05-12 21:51:57
-
原因一：识别墙时未提取门窗线。
方法：点击提取墙线---提取墙标识---提取门窗线---再识别墙识别。
原因二：下层的墙体的顶标高超过了层顶标高，造成这层墙识别不上。
方法：先将墙标高调整正确之后再识别墙。
原因三：识别墙界面，最大洞口宽度设置的宽度太小。

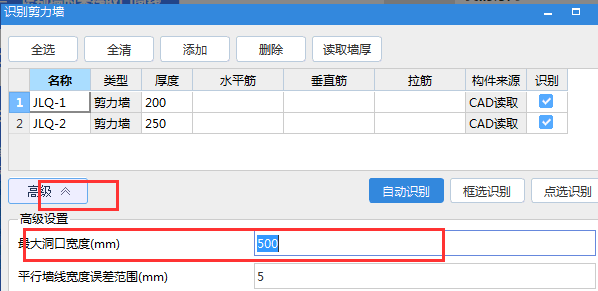

方法：点识别墙按钮后，会弹出一个识别剪力墙的窗口，点高级选项，将【最大洞口宽度】改大一些（如：修改为图纸中标注的最大洞口尺寸），那么图中小于这个距离的墙就会贯通过去。如图：
2021-05-12 22:08:54
