承台问题

承台问题

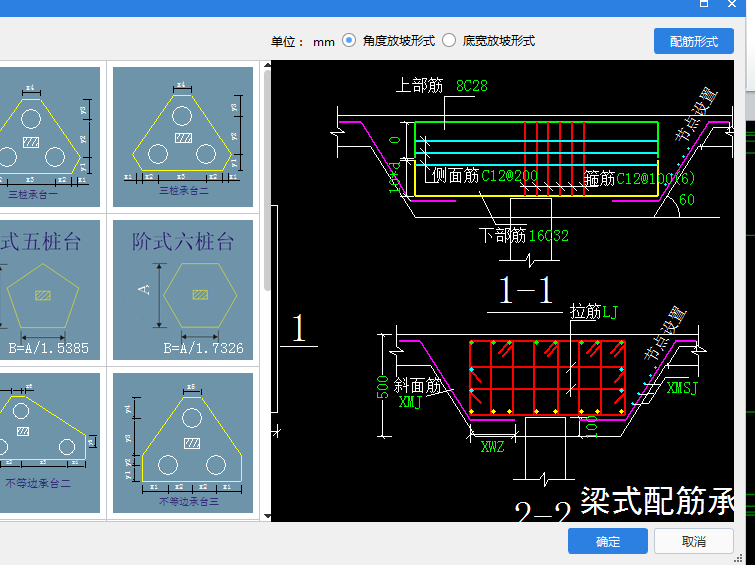

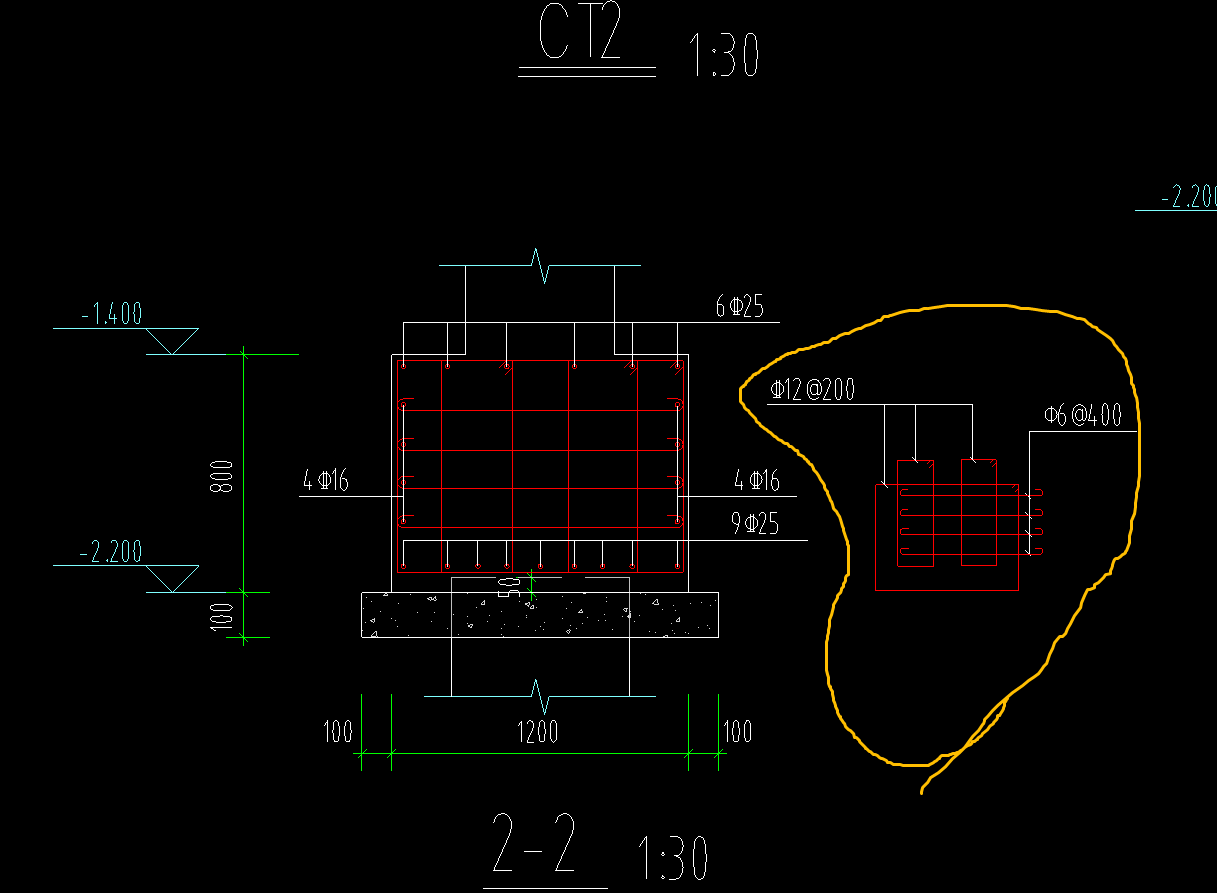

这个承台怎么按节点画？

基础梁入承台锚固及承台梁入承台锚固问题

图集和规范在基础梁、承台梁入承台锚固问题其实不是很明确。见图中如果承台和这根基础梁上顶平，我咨询了两个老师傅得到两种答案，不知道哪个正确。  第一个师傅：1、两边承台如果有上部钢筋，那这条基础梁就是从两侧承台边开始算锚固，直锚入承台，这个承台可以算是基础梁的支点。2、两边承台如果只有底筋，没有上部钢筋，那这条基础梁就是：底筋锚入承台，面筋伸至柱边（找到支点）开始算锚固，基础梁钢筋伸入承台内部分加3个固定箍筋。问有图集规范说明么，师傅说没有，这么多年经验。。。。第二个师傅：1、两边承台如果有上部钢筋，那这条基础梁就是从两侧承台边开始算锚固，直锚入承台。这点和第一位师傅一样。2、两边承台如果只有底筋，没有上部钢筋，那这条基础梁就是：上下部纵筋均伸至柱边（找到支点）算锚固，基础梁入承台中箍筋贯通设置。。。。如果这根不是基础梁，是承台梁呢，两个师傅答复和基础梁一样。。。我也迷糊了，基础梁怎么和承台梁一样呢。请各位大牛给解惑下。感谢。

承台梁的问题

如图承台梁CT-1的顶标高为-1.0，CT-3为-5.9，连接两承台的基础梁顶标高为-5.9，但是这样建模就会出现如图情况，这个是图纸的问题吗

承台梁的锚固问题

承台之间的梁 是进入到承台就算锚固还是进入到柱才算锚固，承台部位标注的框架梁和非框架梁在承台内都是锚固到柱吗？对应的规范依据在哪？

桩承台 上部钢筋问题

如图 这个承台 T: X&Y:C18-130(仅用于多桩承台）是什么意思呢？在什么情况下设置呢？
