请问弱电图纸中，管线上的红色圆点是什么意思，管线怎么走的，如图黄色框内

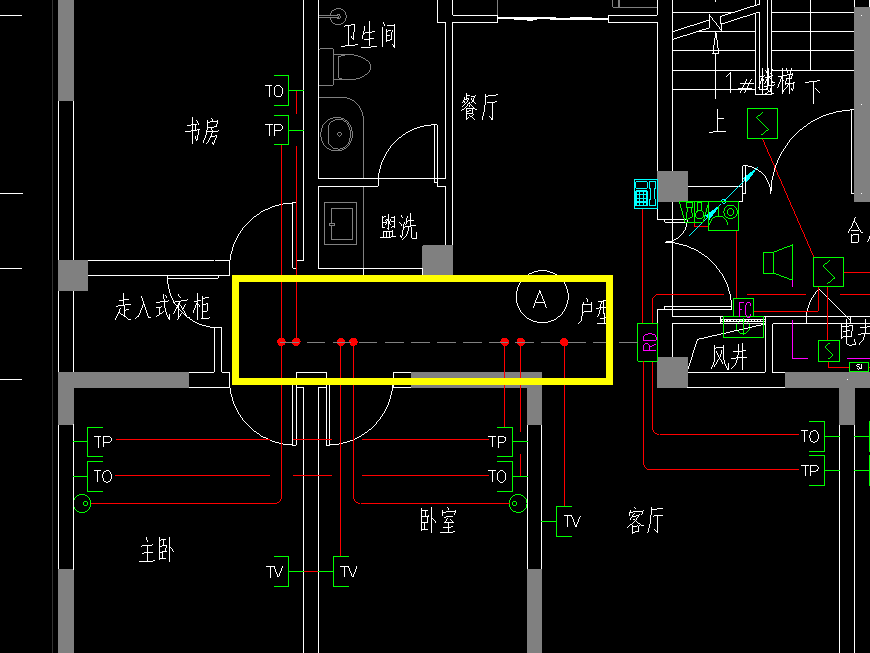

上面平面图所示，管线上的红色圆点是什么意思，管线是怎么走的？比如到TP的线，是一根线到达最左侧圆点然后在最左侧的圆点分别到TP，还是从RD分别用线缆分若干根线到TP？

我来答邀请别人来回答

提醒提问者

提问者将收到消息提醒
问题描述不够清晰

收藏举报

我的答案答题人必看《优秀回答指南》

提交取消

asfsdfsadfdsf

补充或更正我的问题

提交取消

asfsdfsadfdsf

完善我的答案答题人必看《优秀回答指南》

提交取消

asfsdfsadfdsf

全部回答 (5) 首答仅用{{minutesHtml}}

凉。专家

答题： 1702 被赞： 488

你看下系统图是一管多线还是这个虚线是示意图一个插座一个回路单独计算
