梁加腋

你好：梁垂直加腋不能自动生成，只能在【平法表格】中手动输入，操作方法如下：

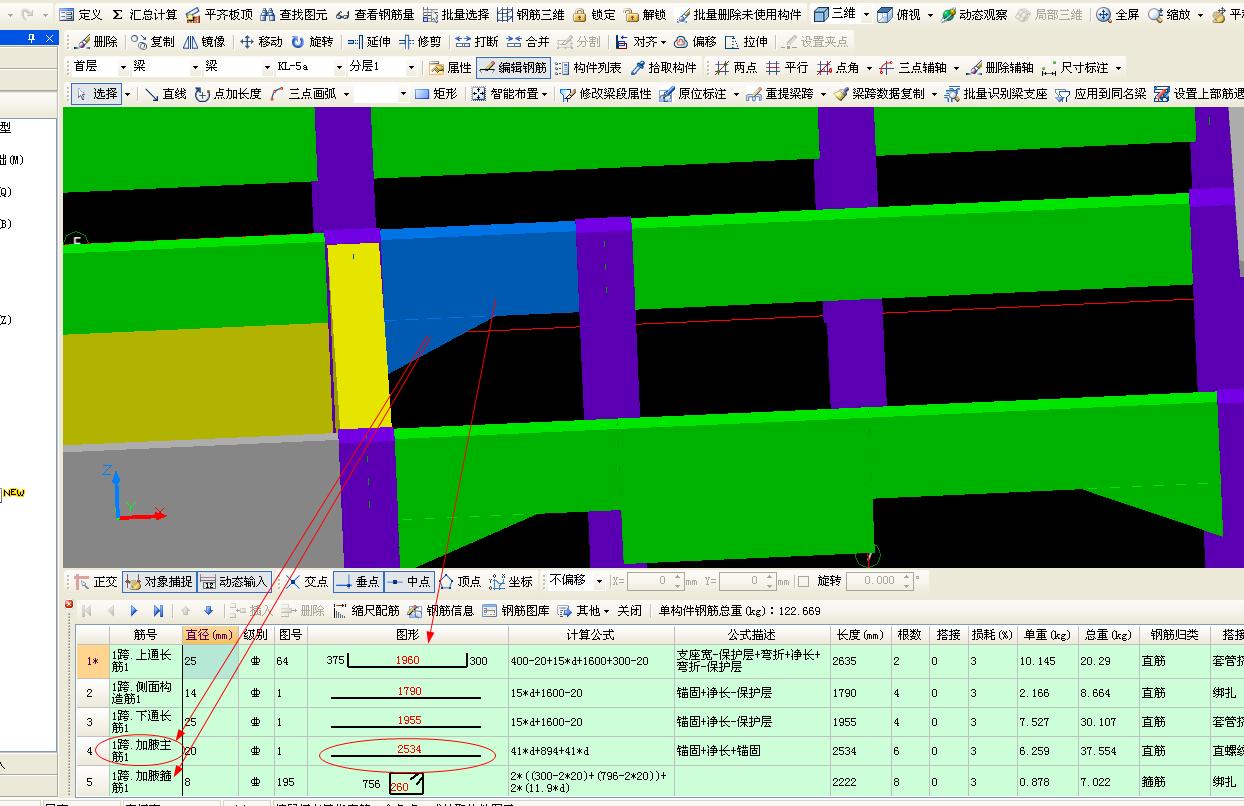

在梁界面，点击【平法表格】，选择需设置垂直加腋的梁，在【平法表格】中输入腋长、腋高、加腋钢筋即可。如图：

备注：1.【平法表格】中输入加腋信息后，绘图界面也会显示出加腋图形。

2.梁旁边必须要有支座，若没有支座则不会显示加腋图形，但加腋钢筋会正常计算。

土建计量GTJ2021及土建计量GTJ2018Plus版本中：框架梁可以使用【生成梁加腋】功能自动生成，基础梁可以用【生成侧腋】的功能生成。如图：

土建计量GTJ2018中：框架梁布置不了水平加腋，需要用异形柱代替布置，绘制出三角形的样子，【属性列表】调整标高处理；或者在【其它钢筋】/【表格输入】中输入钢筋；基础梁可以用生成侧腋的功能生成。
