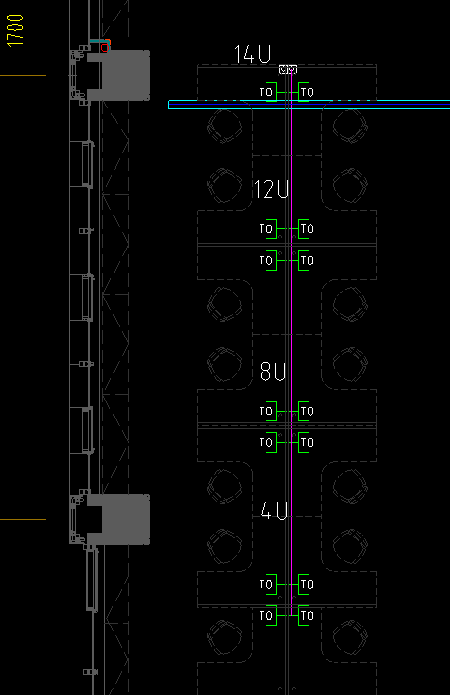

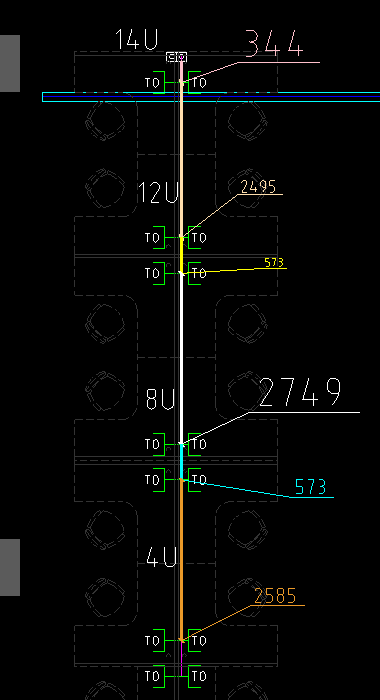

弱电里的这根是这样连吗，每段X2？都是20的管子吗？要是不对麻烦老师帮忙标一下

如果是网线插座必须是从起点算起，一般不能共用配管的，不能象插座一样，从中间的插座往过引的，否则会出现带宽不足的问题，从而影响使用，这样的设计是存在问题的，需要和设计院联系一下。如果是电话插座和语音线，就可以象插座一样从中间插座处引过去，不会影响使用功能。

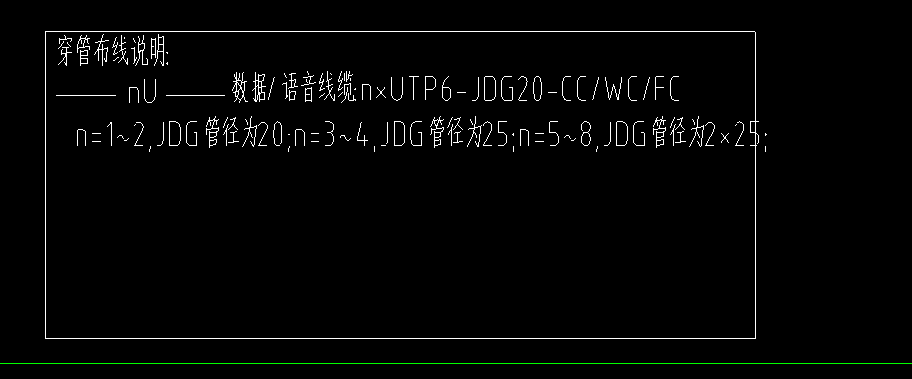

从图中可以看出，UTP6这是非屏蔽六类双绞线，是网线的一种，如果插座是多网口插座，是可以共用管的，如果不是多网口插座，是无法共用管的。从图中可以看出，从接线箱出来后到第一对网络插座处，如果是双网口插座，则可预埋JDG20一根配管到接线箱处，管内穿两根UTP6网线；如果不是双网口插座，即插座各管各的，就必须预埋两根JDG20预埋配管到各自的插座，管内各穿一根UTP6网线。从接线箱到第二处四个网络接口处，如果是四口网络插座，即可从接线箱到四口网络插座处预埋一根JDG25的配管，管内穿四根网线；如果不是四口插座，是四个插座，就需要预埋四根JDG20的配管，管内各穿一根网线。其它同理！
