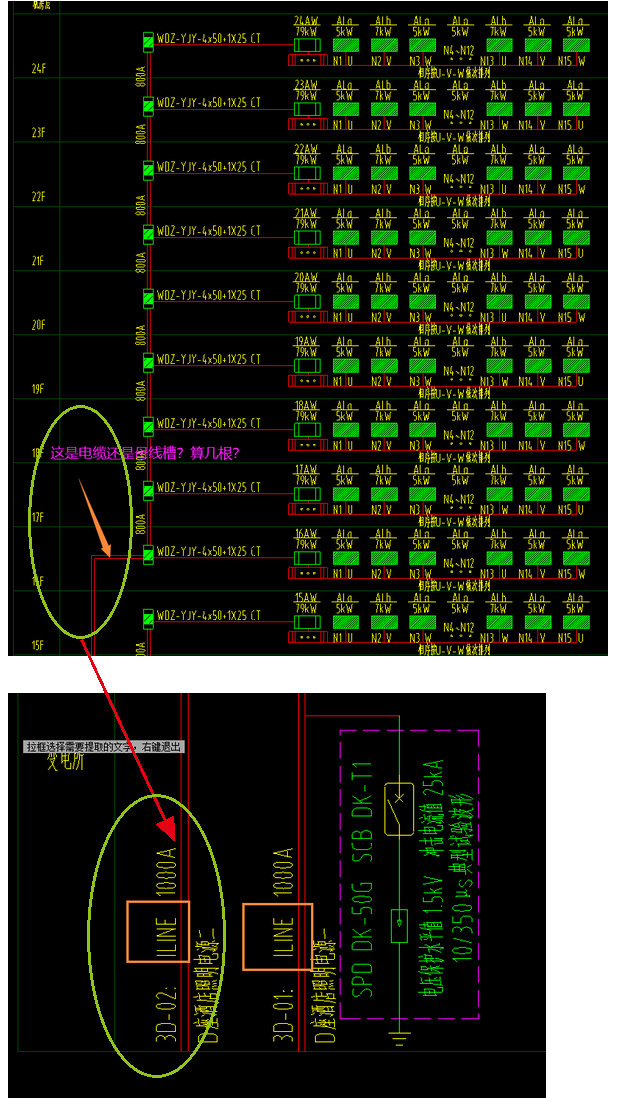

请老师帮我识别一下这个系统图是电缆还是母线槽，算几根呢？

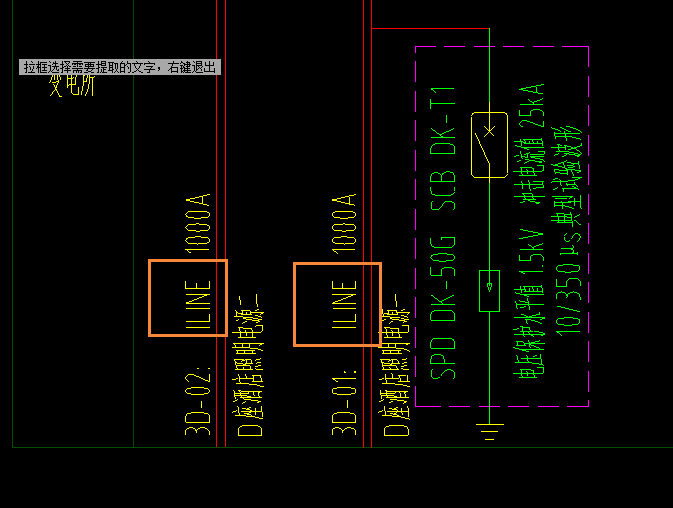

从变电所往上引至屋面，图2写了一个“ILINE”是不是母线槽的意思？没有其他电缆型号。
如果是母线槽的话，画了两根线算几根母线槽啊？
全部回答
(4)
首答仅用{{minutesHtml}}
-
已采纳
两根母线槽都是1000A的，一根供15层以下，另一根供16层及以上。两根线条为一根母线槽。
2021-07-05 10:54:47
-
是预分支电缆
2021-07-05 10:43:31
-
“ILINE”是母线槽
从你竖向系统图看出电表箱是由两路供电，一路母线槽，一路D座酒店照明电源
必须找到进线路由，结合系统图
首次提交 2021-07-05 10:48:50 最近修改2021-07-05 11:18:33 (修改过1次)
-
母线槽 要结合着 整个系统图计算
2021-07-05 10:51:21
