GTJ梁的识别，梁支座错误不会报错

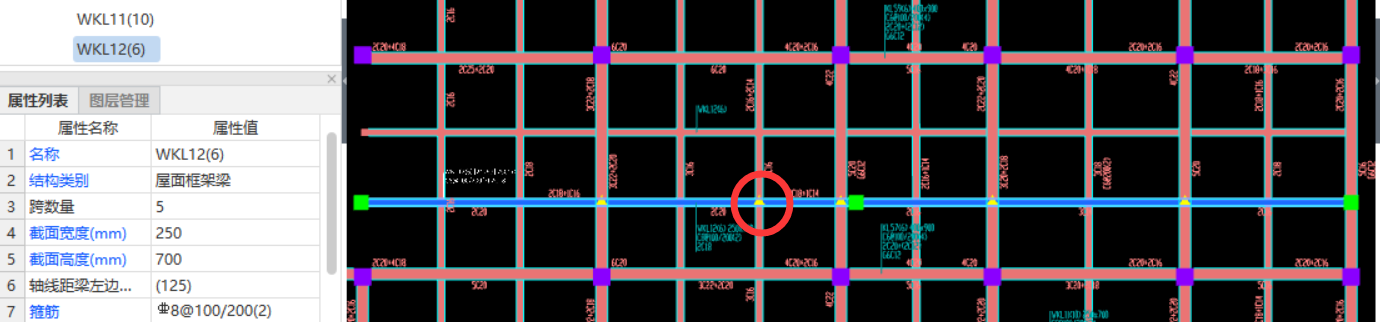

各位同事，如图，该梁实际只有5跨，图纸问题名称为6跨，正常做法应该是在属性中手动修改跨数为5跨，但是软件识别会在次梁上生成一个支座（红圈内），这实际是错误的，但是他多生成一个梁支座，满足6跨要求后，支座问题根本不会报错，那么不仔细检查就很难发现这个问题
所以想问下各位同事，软件的识别梁步骤应该具体怎么操作，为了准确性是不是只能花费时间采用点选识别梁，原位标注识别方式中的单构件识别有什么区别（即原位标注应该框选还是单构件，或者也是花费时间一个个点选）
点选梁、点选原位标注，真的很耗费时间，各位同事在建模中，对于梁自动识别都是怎么操作，来避免这种不会报错的错误的，以及“重提梁跨”这个功能有没有用，使用这个功能的话，应该在画梁的哪一步使用
问题如上，希望能够学习一下各位同事的建模方法
全部回答
(2)
首答仅用{{minutesHtml}}
-
已采纳
识别完梁，重提梁跨，然后校核梁图元
2021-07-07 16:36:42
-

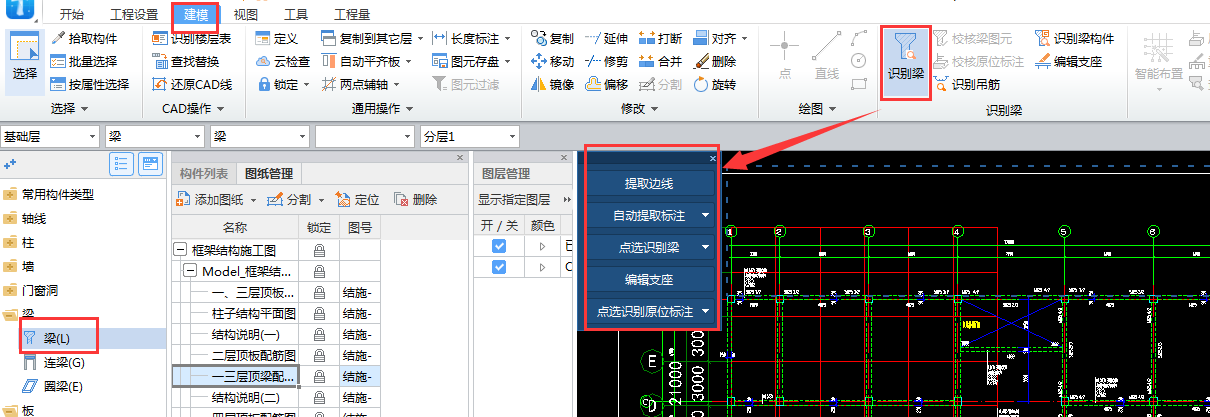

你好：步骤一：在梁界面点击菜单栏“建模”---【识别梁】，点击提取边线，左键选择图纸中梁边线，右键确定；
步骤二：点击自动提取标注，左键选择图纸中梁集中标注和原位标注，右键确定，提取后，梁集中标注显示为黄色，原位标注显示为粉色；
步骤三：点击【点选识别梁】的倒三角，在下拉中点击【自动识别梁】，在识别梁选项界面可以查看、修改、补充梁集中标注信息，点击继续按钮，则按照提取的梁边线和梁集中标注信息自动生成梁图元。
2021-07-07 16:39:30
